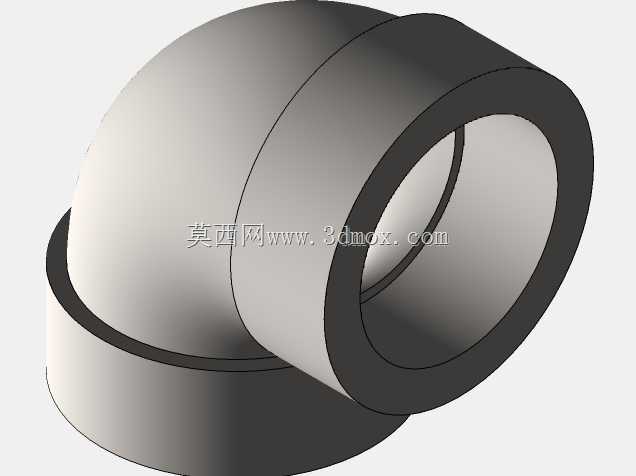

ASME标准3000磅级承插焊90度弯头组

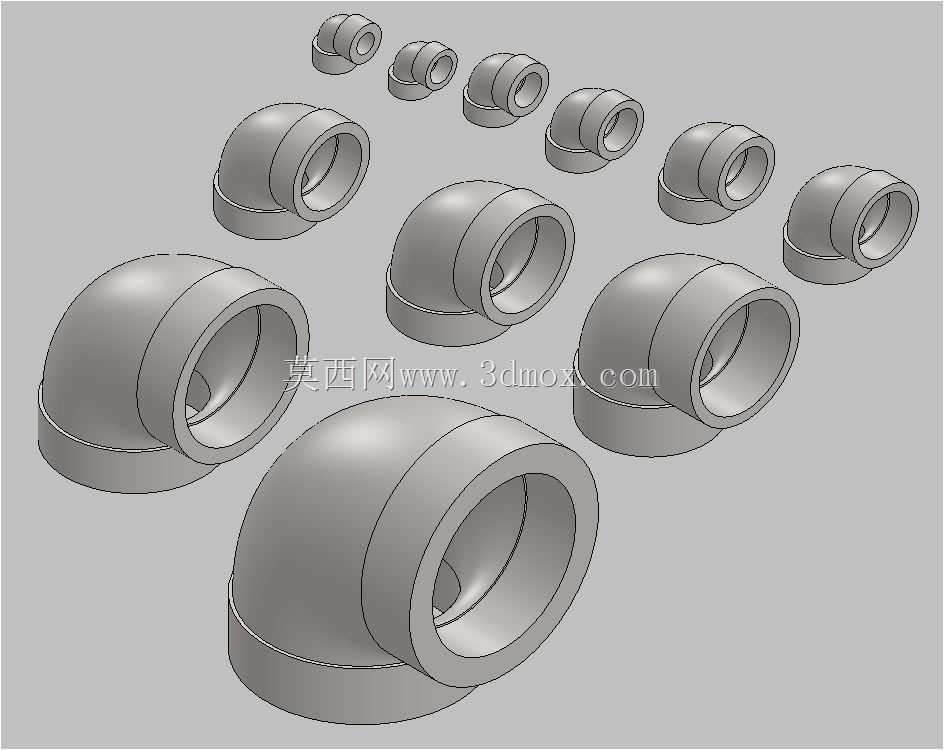

在高压工业管道系统的搭建与改造作业中，承插焊90度弯头是改变管路走向的核心承压管件，本次呈现的系列弯头严格遵循ASME B16.11标准设计，适配3000LBS压力等级工况，覆盖多档常用通径规格，可满足不同管径的高压管路转向需求。从实际工程应用场景来看，这类弯头广泛部署在石化装置高压工艺管线、火电厂高压给水回路、液压动力站高压输油管路、工业气体高压充装系统中，承担管路直角转向的介质导流作用，承插焊的连接形式可保证焊口处的密封可靠性与结构强度，避免高压工况下出现焊缝渗漏、接口脱开的失效问题。设计过程中，首先依据标准确定各通径对应的承口深度、本体壁厚、弯曲半径核心参数，承口内径尺寸严格匹配对应规格钢管的外径公差，保证现场安装时钢管可顺利插入承口定位，焊接时承口结构可对焊道形成背衬保护，减少焊根缺陷的产生概率。弯头本体采用等强度流线型设计，弯曲段内壁做圆弧过渡处理，避免介质流经转向处时形成湍流区，降低管路压损与介质对管壁的冲蚀速率，外轮廓的圆滑过渡可减少应力集中点，在高压交变载荷工况下可有效降低疲劳开裂风险。安装边界方面，各规格弯头的端面到中心的尺寸严格符合标准公差要求，现场配管时无需额外调整管线长度即可完成精准对接，弯头本体的外部轮廓预留足够的焊接操作空间，承口端部的止推台阶可保证钢管插入深度一致，避免因插入深度不足导致的焊口有效承载面积不够的问题。不同通径规格的弯头形成完整系列，设计人员在进行管路三维布置时，可直接根据管线通径、压力等级选取对应规格的模型，快速完成管路系统的装配排布，提前校验管路走向与周边设备、支吊架的干涉情况，减少现场安装时的管线修改工作量。模型的结构细节完全还原实物的几何特征，承口处的焊接坡口、本体的铸造圆角、端面的加工余量都做了准确还原，可直接用于管路系统的应力分析、干涉检查、预制加工下料参考，帮助工程人员在设计阶段就充分掌握管件的安装空间需求，优化管路排布方案，提升高压管路系统的运行可靠性与安装效率。
