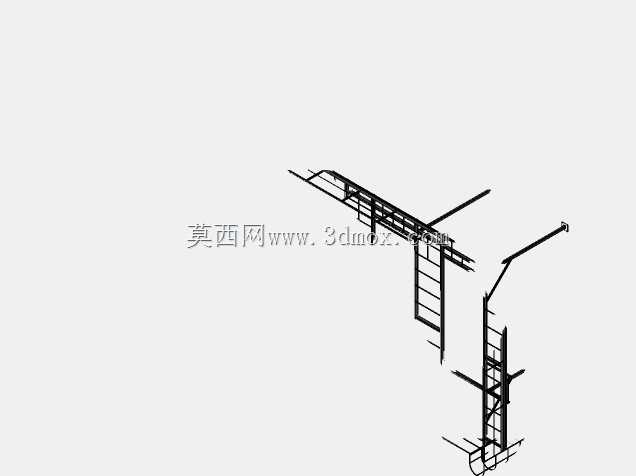

撬装式冷凝机组集成管路结构设计

　　这套集成式冷凝撬装结构，主要面向中小型工业制冷、商用冷链集中供冷场景设计，区别于散件现场拼装的传统安装模式，所有核心部件在厂内完成预装、管路排布与压力测试，现场仅需对接主电源、冷媒主管与冷却介质接口即可投用，能大幅压缩现场施工周期，降低现场焊接、管路排布的施工误差风险。从结构布局来看，整体采用型钢焊接成一体式撬装底座框架，所有部件的安装点位均在框架上预留了标准化安装孔位，底座下方预留了叉车转运孔位与地脚螺栓固定点位，适配标准集装箱运输与常规工业厂房的设备安装基础要求，整体安装边界控制在常规工业设备运输的尺寸限值内，无需拆分即可完成整体转运吊装。核心功能单元采用多台活塞式压缩机并联排布的设计思路，每台压缩机的吸气、

　　排气口均独立设置了检修截止阀与减震软连接，避免单台压缩机故障时需要整机关停，可根据实际冷量需求灵活调整开机台数，实现分级冷量调节，降低部分负荷工况下的运行能耗。管路设计上区分了高压排气侧与低压吸气侧的管路走向，高压侧管路采用无缝厚壁钢管，沿框架上层排布，避开压缩机检修操作空间，低压侧管路做了合理的弯折曲率设计，减少管路直角弯头带来的冷媒流动阻力，同时在管路关键节点预留了压力检测、温度检测的仪表安装接口，方便后期运行状态监测与故障排查。换热单元采用卧式壳管式冷凝器横向排布在框架上部，与压缩机排气口通过最短管路路径连接，减少高压高温冷媒的沿程热损失，冷凝器的冷却水进出口统一设置在撬体侧面的集中接口区，所有外接管路接口均采用法兰连接形式，

　　密封面采用耐高压耐冷媒腐蚀的密封垫片，避免长期运行后的冷媒泄漏风险。气液分离部件设置在撬体端部的低压侧管路末端，分离后的液态冷媒通过干燥过滤器接入供液主管路，过滤器两端设置了检修截止阀，可在不停机状态下完成滤芯更换作业。框架侧面预留了电控箱的安装挂点，所有设备的动力线缆、控制线缆均沿框架内侧的走线槽排布，与冷媒管路、冷却水管路做了物理隔离，避免管路凝露、渗漏带来的电气安全隐患。设计过程中充分考虑了日常运维的操作空间，每台压缩机的正前方均预留了不小于单人操作的检修距离，油位观察镜、注油口的位置均朝向操作侧，无需攀爬或拆解外围结构即可完成日常油位检查、补油作业。管路支吊架采用弹性减震管卡固定，与框架连接点位加装橡胶减震垫，

　　削弱压缩机运行时的振动沿管路传递，避免长期振动导致的管路焊缝开裂、接口松动问题。撬体整体的重心经过测算控制在底座几何中心范围内，吊装时采用底座四角的标准吊耳即可完成平稳起吊，不会出现侧倾风险。所有承压部件的安装位置均避开了人员操作通道的正上方，即使出现极端的介质泄漏情况，也不会直接喷溅到操作巡检人员身上，满足工业设备的安全设计要求。
