多规格卡套式直动电磁阀组结构设计

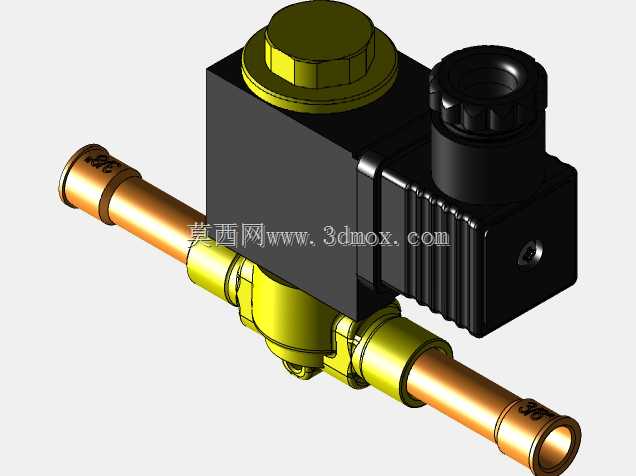

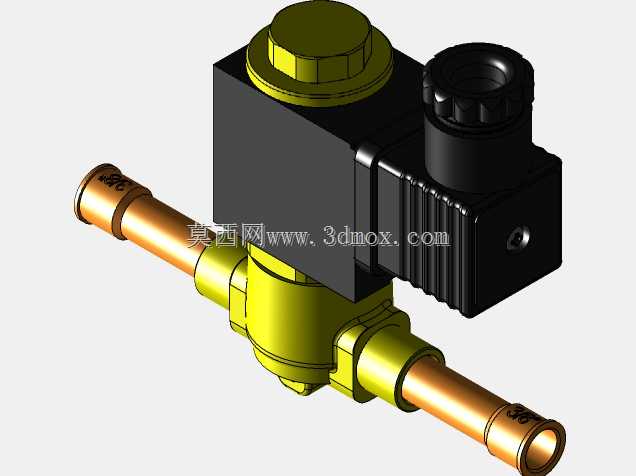

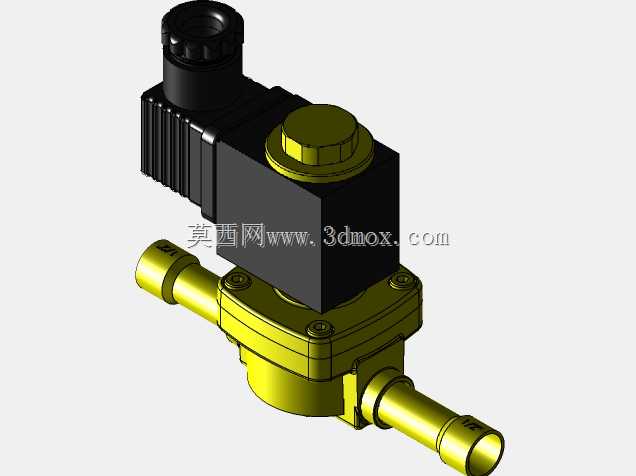

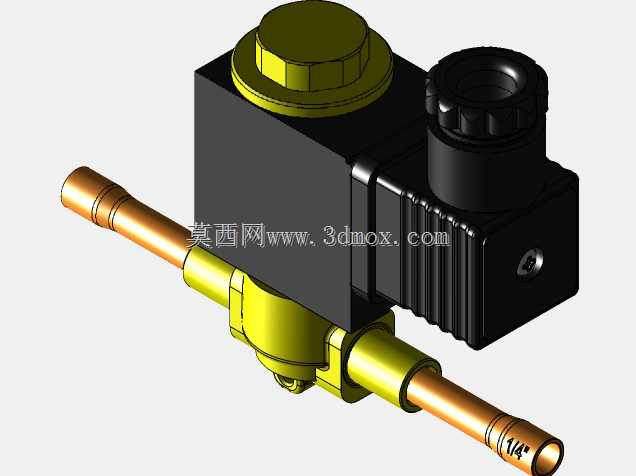

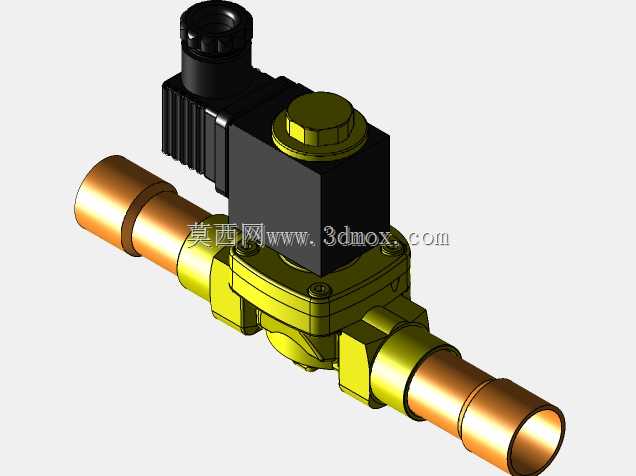

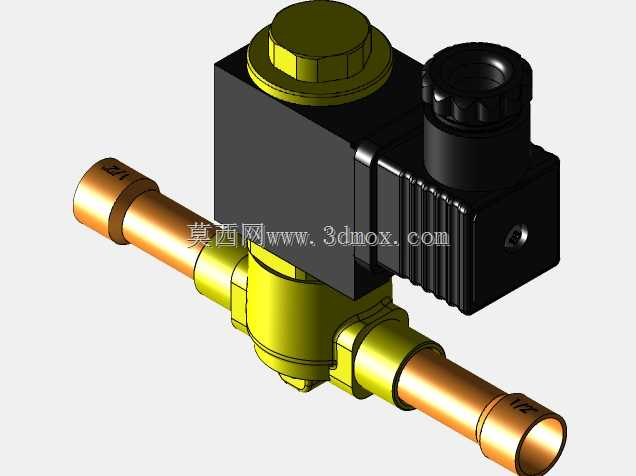

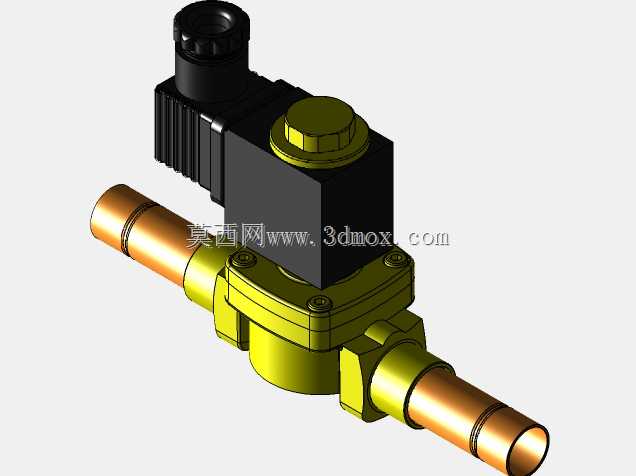

　　本次呈现的是覆盖6种不同通径规格的卡套连接直动式电磁阀三维结构，这类阀件核心应用场景集中在商用制冷机组、小型工业流体管路、实验室气路管控系统中，主要承担管路介质通断的切换控制功能，区别于大口径先导式电磁阀，该系列直动结构无需依赖介质压差即可完成启闭动作，在低压、小流量管路工况下的动作可靠性更具优势。从结构设计逻辑来看，整套阀组采用统一的模块化设计思路，线圈部分、密封腔体、连接接头三个核心模块做了通用化处理，仅根据通径差异调整流道孔径与接头尺寸，既减少了零部件的种类数量，也能覆盖从1.4mm到15.8mm的不同通径需求，适配不同流量等级的管路配置。线圈部分采用顶部方形塑封结构，顶部设置黄色的手动应急按钮，在设备调试、

　　线圈故障应急状态下，可通过按压该按钮手动实现阀口开启，无需拆解管路或阀件，大幅提升现场运维的便捷性；塑封外壳的防护等级可满足常规工业车间、制冷机房的多尘、轻度凝露工况使用要求，接线端采用侧出式结构，预留足够的接线操作空间，避免管路安装后接线操作与相邻管路产生干涉。阀体主体采用锻造黄铜材质，流道做了等径过渡设计，尽可能减少介质流经阀口时的压损，阀口密封采用耐低温氟橡胶材质，可兼容常规制冷剂、压缩空气、低压清水等多种常见介质，密封副的配合面做了高精度研磨处理，长期启闭动作下仍能保持可靠的密封性能，杜绝内漏问题。连接端采用卡套式硬管连接结构，适配对应外径的紫铜管、不锈钢硬管，安装时仅需将管路插入接头端部，拧紧锁紧螺母即可完成密封固定，

　　无需额外焊接或套丝操作，大幅降低现场安装的工作量，同时也避免了焊接过程中氧化皮进入管路造成阀口卡堵的风险。从安装边界尺寸来看，不同通径规格的阀件长度尺寸随通径增大逐步递增，最小通径规格的阀件整体长度不足80mm，最大通径规格的阀件整体长度控制在160mm以内，线圈部分的外形尺寸保持统一，宽度均为42mm，高度均为58mm，在密集排布的阀组安装场景中，可保持统一的安装间距，预留足够的扳手操作空间，相邻阀件的最小安装中心距可控制在50mm，能有效压缩阀组的整体安装占用空间。在实际选型应用中，该系列阀件可根据管路的设计流量、工作压力等级匹配对应通径的型号，无需重新设计安装支架或调整管路布局，

　　通用化的安装尺寸可直接替换同类型不同品牌的同通径电磁阀，降低设备运维的备件储备成本。建模过程中对所有配合面做了精确的公差匹配，线圈与阀体的连接螺纹、卡套接头的配合锥面、密封件的安装槽尺寸均按照实际加工公差做了偏移处理，可直接用于生成工程图指导生产加工，也可导入流体仿真软件中，对不同开度下的流场分布、压损参数做仿真验证，为阀件的性能优化提供基础模型支撑。针对制冷系统的应用场景，模型中还预留了感温包安装位、检修旁通接口的扩展空间，可根据实际系统需求拓展附加功能，无需对阀体主体结构做大幅修改。整套模型的结构细节完整还原了实物的装配关系，所有活动部件的运动行程均按照实际参数设置，可直接用于装配干涉检查、安装流程模拟，帮助设计人员在方案阶段就排查出管路排布、安装操作中可能存在的干涉问题，减少现场安装的整改工作量。
