办公楼暖通空调管线布局三维设计

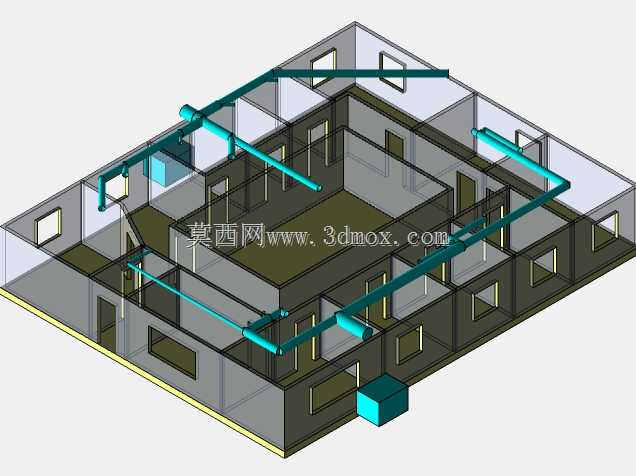

这套三维设计成果针对常规多层办公空间的暖通空调系统搭建需求完成，核心覆盖办公区域内的送风、回风管线走向排布，以及末端设备的安装点位规划。从实际工程落地角度出发，设计阶段首先梳理了办公空间的墙体分隔、门窗预留洞口位置，将主送风管道沿建筑顶部的结构梁间隙布设，尽可能压缩管线占用的竖向空间，避免后续装修阶段出现吊顶高度不足的问题，保障办公区域的净空使用需求。管线的分支节点全部对应独立办公隔间、开放办公区的人员活动区域，每个分支管的管径根据对应区域的空间容积、人员密度计算的送风量匹配，避免出现局部区域送风不足、冷热不均的情况。在管线转角、分支位置预留了检修操作空间，所有管线与建筑墙体、结构柱的安装间隙控制在合理范围，既保证固定支架有足够的安装位置，也不会过度挤占其他机电管线的布设通道，方便后续给排水、电气桥架等系统的并行排布。设计中还考虑了空调末端设备的安装边界，将新风处理机组的布设位置选在建筑边角的非核心办公区域，设备周边预留了足够的检修维护通道，设备与主管道的连接段做了顺向过渡设计，减少风阻损耗。整套管线布局采用等轴测视角呈现时，可以清晰看到不同标高位置的管线交叉处理方式，所有交叉点位都做了标高差避让，没有出现管线硬碰撞的问题，能够直接为后续的现场施工放线、管线预制加工提供直观的三维参照，减少施工阶段的现场拆改工作量。对于开放办公区的长距离送风段，设计中均匀布置了出风口点位，保证送风气流能够覆盖整个人员活动区域，不会出现通风死角；独立隔间的送风支管都设置了可调节的风阀接口，方便后期根据实际使用需求调整单个房间的送风量。管线的固定支架间距也在模型中做了隐含的点位规划，匹配不同管径管线的承重需求，避免后期运行过程中出现管线晃动、接口漏风的问题。
