地下卧式储液排水容器结构设计

这款卧式储液容器在寒区及冻土区域的场站应用较为广泛，当地下管网无法实现重力自流排液，或是需要对零散收集的水、轻质油品等无压流体做临时汇聚存储时，这类埋地安装的储液装置就能发挥核心作用。不同于地面架设的立式储罐，该设备整体采用长筒卧式结构，有效容积达40立方米，筒体两端采用标准椭圆封头做承压封边，既可以平衡埋地状态下周边土壤的侧向挤压力，也能避免罐内积液残留排净死角。

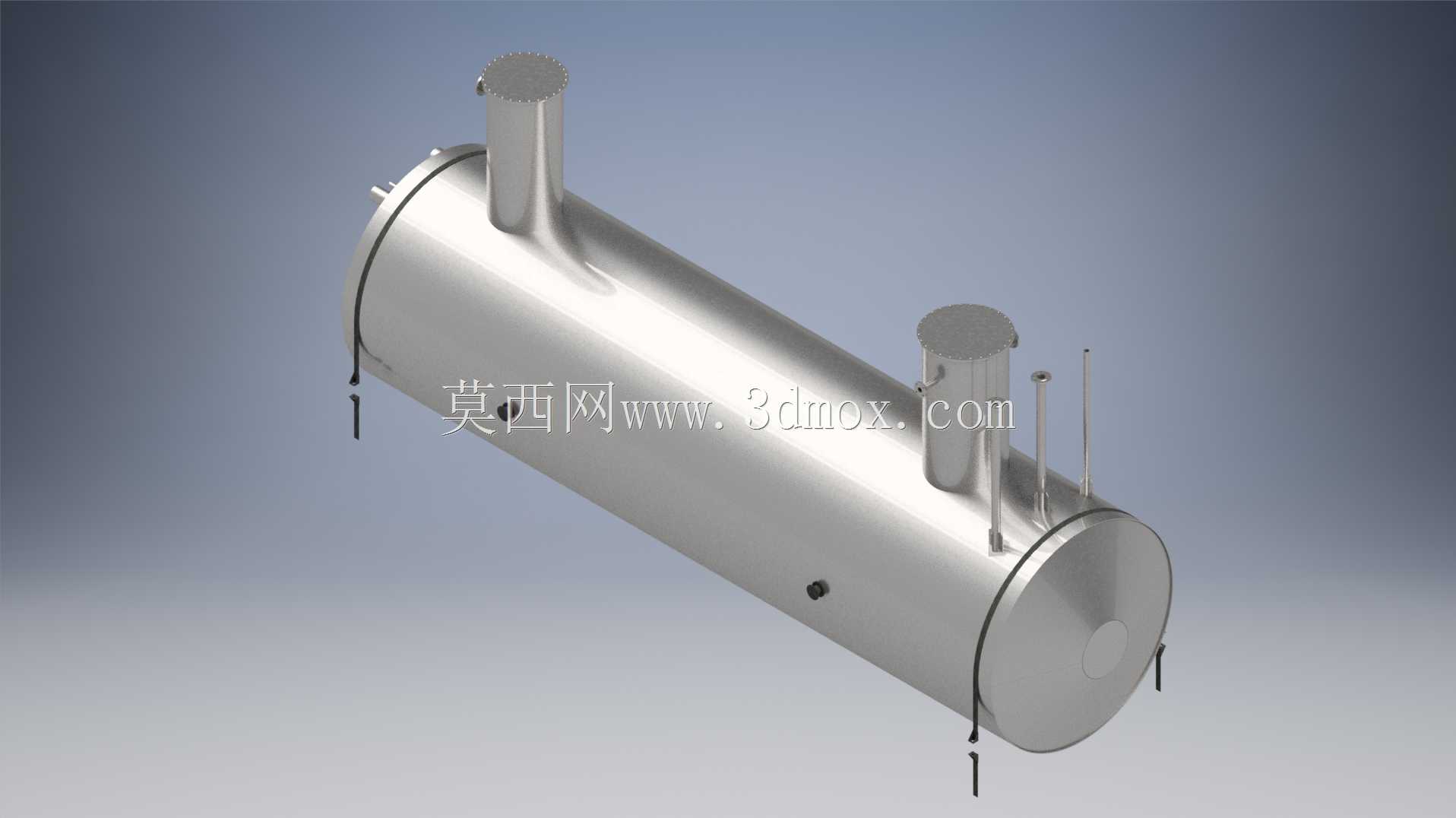

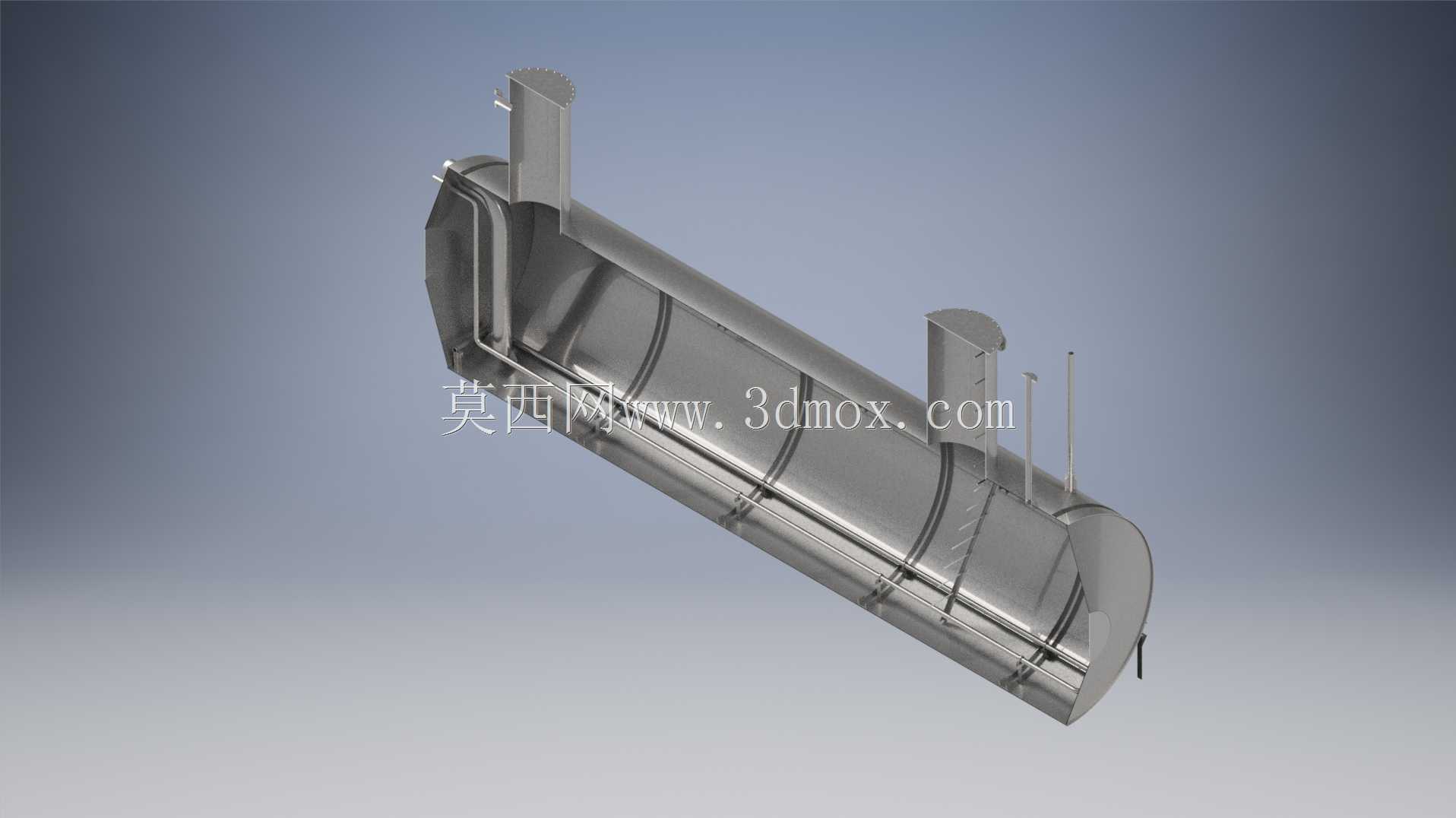

从结构设计逻辑来看，罐体上的接口排布完全匹配现场运维需求：顶部设置的大口径通气管用于平衡罐内外气压，避免进排液过程中出现罐内憋压或负压抽瘪的问题；旁侧的人孔组件采用快开压盖结构，运维人员可定期进入罐内清理沉积的油泥、杂质；不同高度的液位计接口可适配磁翻板、浮球等多种液位检测元件，实时反馈罐内积液高度，当液位达到设定阈值时即可联动抽液泵将介质转输至下游处理单元。罐体底部预留的排污口位于筒体最低侧，日常维护时可完全排空罐内残留介质，避免长期积液造成罐体内壁腐蚀。

安装层面，该储罐设计为全埋地布设，外部配套的固定夹具可将罐体牢牢锁定在混凝土基础上，防止地下水位较高时罐体受浮力作用出现上浮移位，同时也能抵消土壤冻胀带来的结构形变。筒体外部预设的多个吊耳结构，可满足现场吊装就位时的受力需求，避免吊装过程中筒体出现局部变形。所有外露接口均做了加高处理，埋地安装后接口操作端可露出地面，无需额外开挖操作井即可完成阀门连接、液位检测等日常操作。不同于承压储罐的厚壁设计，该容器仅用于无压流体存储，筒体壁厚选取兼顾结构强度与材料成本，外壁可根据存储介质特性做对应的防腐涂层处理，适配不同场站的地下土壤腐蚀环境。
