SMC常闭型24V快速连接气动电磁阀结构

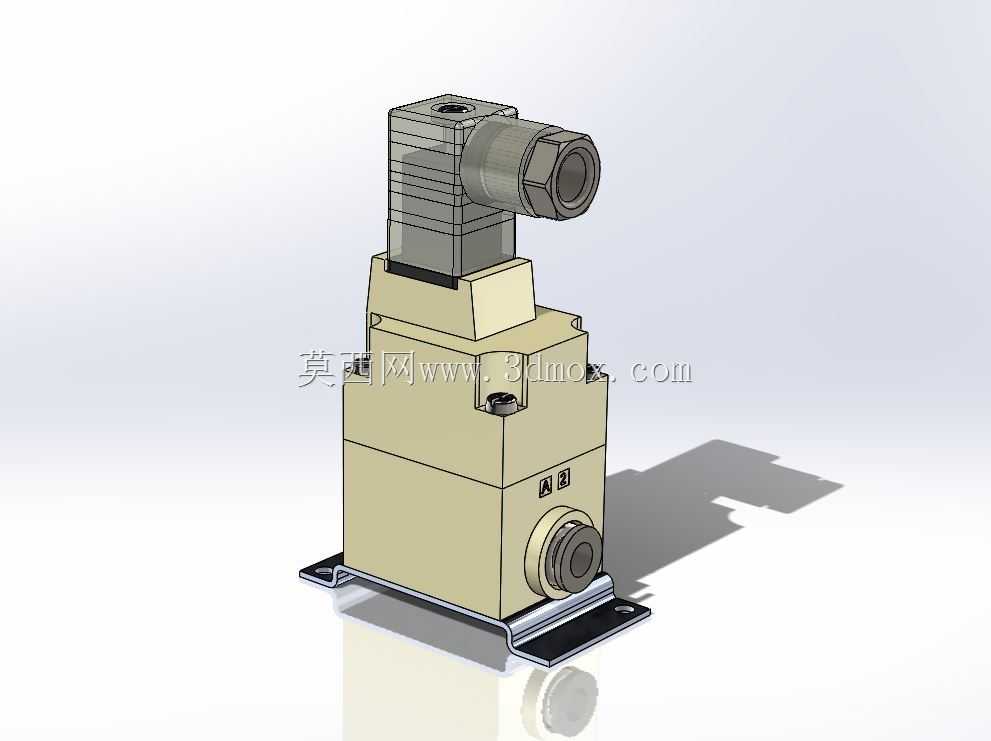

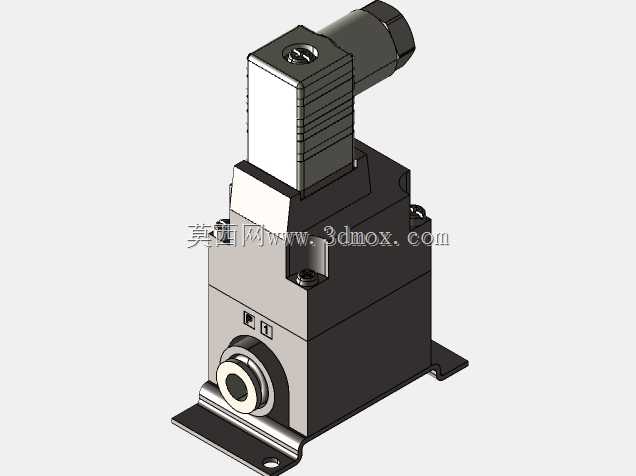

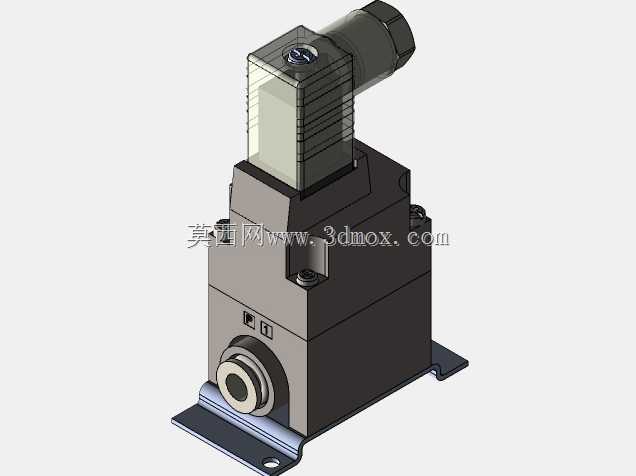

这款常闭型气动电磁阀，主要面向工业气动控制系统的气路通断场景设计，在自动化装配线、气动工装夹具、小型气动执行机构回路中应用广泛，日常承担压缩空气通路的切换控制任务，失电状态下自动切断气路，避免执行机构误动作，适配常规工厂0.15-0.8MPa的压缩空气供气工况。从结构设计来看，阀体采用方形基座搭配侧装电磁驱动头的布局，底部预留带安装孔的金属固定支架，安装时可直接通过螺栓固定在设备安装板或气路集成块旁侧，支架的开孔间距适配常规气动元件的安装孔位标准，不需要额外加工转接板即可完成固定，安装边界预留了接线与管路操作的空间，侧方的电气接线端采用标准接线座结构，接线时不需要拆解阀体主体，可直接完成线缆压接固定，降低现场装配的操作难度。阀体的气路接口采用快速连接结构，相比传统螺纹接口，不需要额外缠绕生料带或搭配密封接头，插入对应规格的气动软管即可完成气路连接，日常维护更换时拔插即可完成拆装，能大幅缩短设备气路维护的停机时间。电磁驱动部分采用塑封绝缘结构，线圈部分完全密封，可适配车间多粉尘、少量凝露的常规工业环境，避免金属碎屑、水汽进入线圈造成短路故障，驱动头与阀体的连接采用密封式卡扣结构，长期运行下不会出现压缩空气泄漏的问题。设计过程中优先考虑了气路流通的压损控制，阀体内部的流道采用平滑过渡结构，压缩空气通过时不会产生明显的节流效应，可保证下游气动执行元件的动作响应速度，不会因为阀体内流道阻力过大导致气缸动作迟缓。常闭结构的设计逻辑为线圈得电时内部阀芯在电磁力作用下克服弹簧力移位，打通气路通路，失电时弹簧自动推动阀芯复位切断气路，这种结构在设备突发断电时可自动切断气源，避免气缸带压动作引发安全隐患，适配绝大多数安全要求较高的自动化设备气路设计需求。阀体的主体结构采用硬质氧化处理的金属材质，表面具备一定的耐磨与抗腐蚀能力，长期在工厂环境下使用不会轻易出现表面锈蚀或磨损漏气的问题，整体结构紧凑，在排布密集的气路阀岛旁也能顺利安装，不会和相邻的阀件产生安装干涉。
