气动对夹式蝶阀结构设计展示

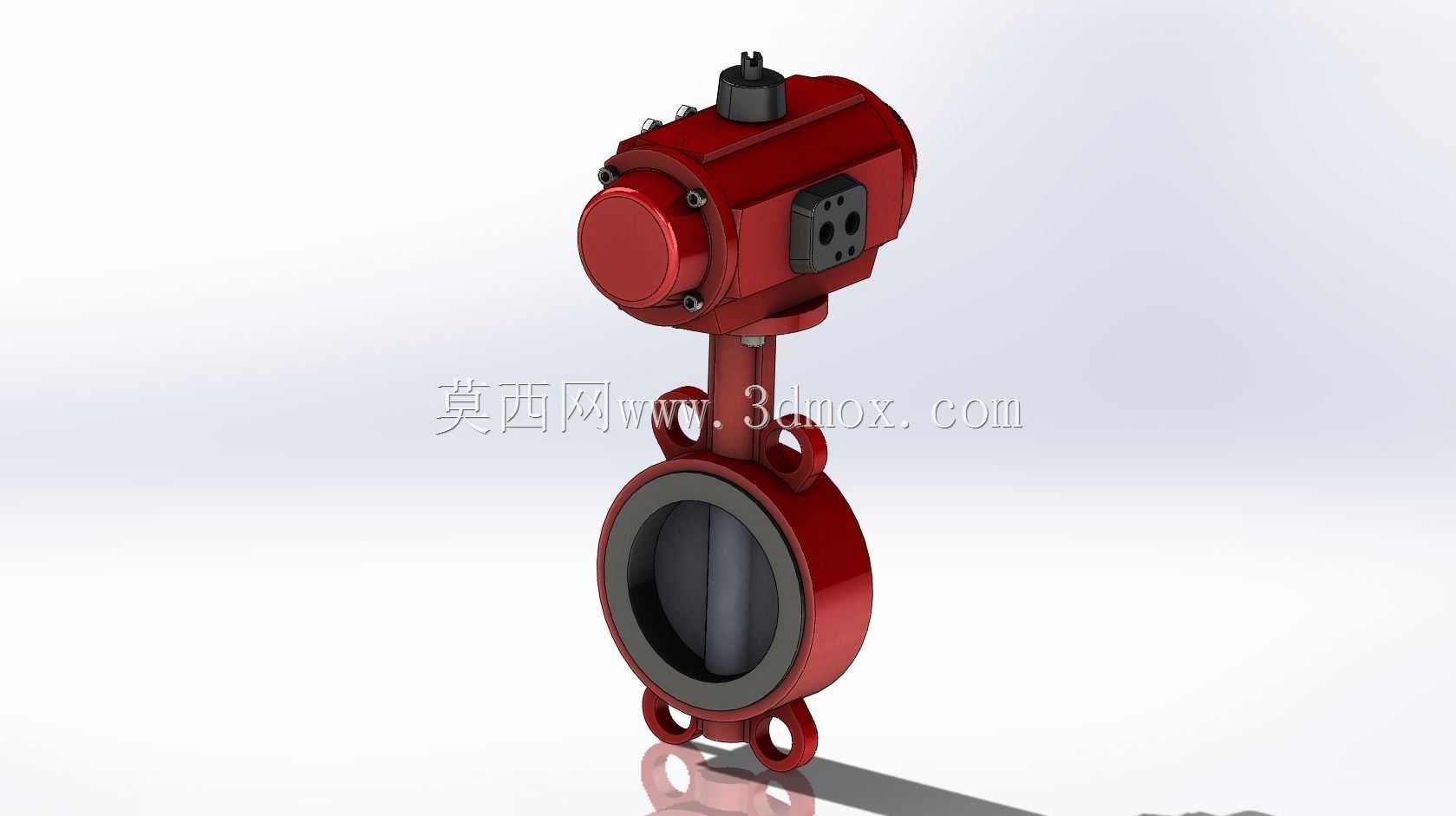

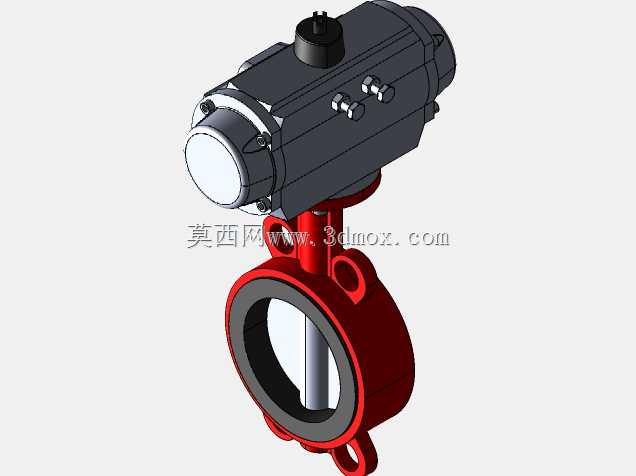

这款气动驱动的对夹式蝶阀，在给排水、暖通空调、化工流体输送、市政管网等场景中应用广泛，主要承担管路介质的通断与流量调节功能，相比手动蝶阀，它可接入自动化控制系统实现远程启闭，适配无人值守的管段工况，也能在易燃易爆、高空布置等人员不便操作的管段上稳定运行。从结构设计来看，上部的气动执行器采用拨叉式驱动结构，输出扭矩匹配4英寸公称通径蝶阀的启闭阻力，执行器壳体做了密封处理，可适配多数常规工业环境的防护需求，侧面预留的气源接口与信号反馈点位，可直接对接工厂的气动控制回路，无需额外加装转接组件。下部的蝶阀阀体采用对夹式结构设计，阀体上下共设置四个安装吊耳，安装时可直接穿入对拉螺栓，将阀体夹持在两端管路法兰之间，相比法兰式蝶阀，整体结构长度更短，重量更轻，能有效节省管路安装空间，尤其适合管廊内排布紧凑的管线场景。阀板采用中线型密封结构，密封面贴合均匀，启闭过程中密封件磨损量小，可在低压工况下实现零泄漏，阀杆与执行器输出轴采用方榫连接，传动间隙小，启闭动作响应快，不会出现滞后空程。设计过程中，首先根据公称通径匹配了对应扭矩等级的气动执行器，避免执行器选型过大造成成本浪费，或是选型扭矩不足导致启闭卡涩；其次对阀体的安装孔距做了适配通用法兰标准的校核，确保可直接适配市面常用的同压力等级法兰，无需定制转接法兰。阀座采用嵌入式安装结构，后期维护更换密封件时无需拆解整个阀体，仅需拆下阀板即可更换密封组件，降低现场运维的工作量。从安装边界来看，该蝶阀安装时需在阀体两侧预留足够的法兰对接空间，上部执行器上方需预留气源管路接线与维护操作的空间，避免与周边管线、支架发生干涉，阀杆轴线需保持垂直于管路轴线，安装时不可强行拉扯对拉螺栓来补偿法兰间距偏差，否则会造成阀体变形导致密封失效。在实际选型应用中，这类气动蝶阀常配套电磁阀、限位开关使用，可实现阀位的远程信号反馈，接入PLC系统后可根据管路流量、压力参数自动调节开度，在循环水系统、药剂投加管路、通风除尘管路中都能见到这类阀件的应用，其结构紧凑、启闭迅速、维护简便的特性，也让它成为中小通径管路自动化改造的首选阀型之一。建模过程中对阀板的流线型轮廓做了优化，减少介质流经阀板时的流阻损失，同时对执行器与阀体的连接支架做了加强设计，避免长期启闭过程中支架出现形变导致传动同轴度偏差。
