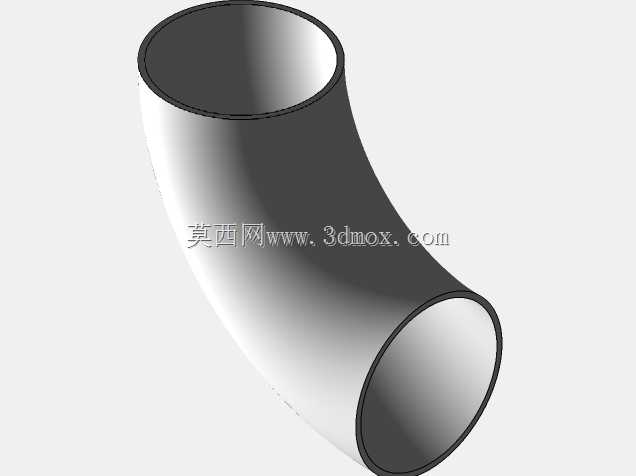

90度长半径焊接式管道弯头结构设计

在石油化工、市政给排水、热力输送、工业流体管线布设场景中，90度长半径弯头是改变管路走向的核心承压配件，相比短半径弯头，其弯曲半径为公称直径的1.5倍，介质流经时的局部阻力系数更低，能有效减少流体在转向处的紊流、压降与冲蚀磨损，尤其适配大流量、含固体颗粒介质、长期连续运行的管线系统，在长距离输送干线、泵站出入口、设备接管转向位置应用占比极高。这款焊接式弯头采用对接焊连接形式，两端端口加工有标准焊接坡口，安装时可直接与同公称通径的无缝钢管、对焊法兰组对焊接，连接部位强度与管线本体保持一致，不存在螺纹连接的渗漏隐患、法兰连接的密封老化问题，能承受更高的管线压力与温度波动，适配高压蒸汽、易燃易爆流体、腐蚀性介质等严苛输送工况。设计阶段严格遵循ASTM A403管件标准的尺寸公差要求，弯曲段的壁厚均匀性经过校核，避免弯制过程中背部减薄超标、腹部褶皱的常见缺陷，所有配置的零件号与物料清单字段一一对应，方便设计人员在管线装配、材料统计、备件采购环节直接调用，无需二次核对参数。从安装边界来看，弯头两端的端面垂直度、坡口角度、弯曲半径偏差控制在标准允许范围内，现场组对时无需额外修磨端口即可保证焊口组对间隙符合焊接工艺要求，弯曲段的外轮廓尺寸经过核算，在管线排布时不会与相邻管线、支吊架、土建结构产生干涉，尤其适合密集管廊、设备夹层等安装空间受限的场景。不同于铸造弯头，该焊接式弯头采用冲压或推制成型工艺，材质组织致密，承压性能稳定，内表面光滑无铸造砂眼，介质流经时不易结垢，长期运行的维护成本更低。在管线应力分析环节，长半径弯头的柔性优于短半径结构，能更好地吸收管线热胀冷缩产生的位移，降低管线接口处的应力集中，减少管线拉裂、焊口泄漏的风险，是工业管线系统中转向部位的首选配件结构。
