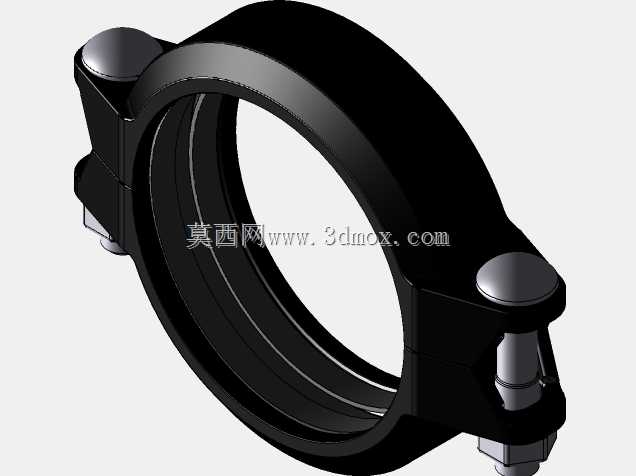

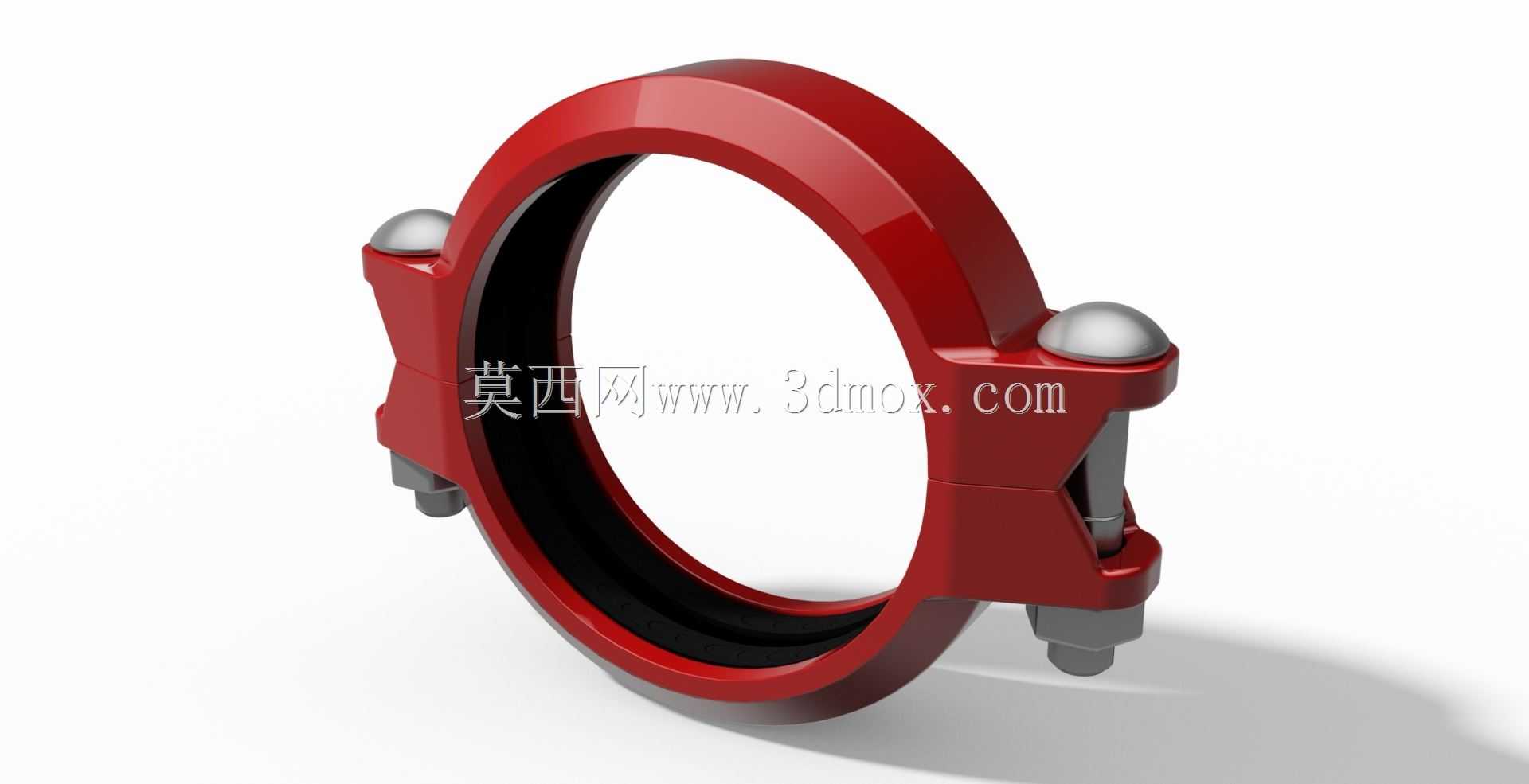

五英寸75型沟槽式管道卡箍结构

在民用建筑给排水、消防喷淋管网、工业工艺流体输送管路的施工场景里，这类沟槽式卡箍是替代传统法兰焊接、丝接的核心快装连接件，尤其适合大口径镀锌钢管、衬塑钢管的现场拼接作业，不需要对管端做复杂的套丝、坡口处理，仅需用滚槽设备在管端压出标准深度的环形沟槽，即可完成对接安装，能大幅缩短现场施工周期，降低高空管廊作业的动火风险。这款五英寸规格的卡箍适配公称通径对应的钢管外径，安装时需要保证两侧管端的沟槽对齐，卡箍内侧的黑色橡胶密封圈完全嵌入管端与卡箍的密封腔体内，通过对称拧紧两侧的螺栓螺母，让卡箍的两个半环壳体抱紧管端沟槽，同时挤压橡胶密封圈形成过盈密封，可承受对应等级的管路工作压力，满足输水、低压流体输送的密封要求。从结构设计来看，卡箍壳体采用球墨铸铁铸造成型后做涂漆防腐处理，壳体的弧形内腔完全贴合管端沟槽的弧度，两侧的螺栓座做了加厚加强处理，避免拧紧螺栓时出现壳体开裂的问题；螺栓采用高强度碳钢材质，端部的球形螺母设计可以在拧紧过程中自动适配螺栓座的角度，保证压紧力均匀分布在整个卡箍环向上，不会出现局部密封不严的渗漏问题。安装边界上，需要预留足够的操作空间用于螺栓的拧紧作业，卡箍安装完成后沿管路轴向的占用尺寸远小于同规格法兰对接的尺寸，在狭小的管井、设备夹层内布管时优势明显，同时卡箍连接属于挠性连接，允许管路存在微小的轴向位移与角度偏转，能补偿管路因温度变化产生的热胀冷缩量，降低管路应力集中导致的接口渗漏风险。日常管路维护时，仅需松开两侧螺栓即可拆开卡箍更换密封圈或者调整管路位置，不需要像法兰连接那样拆卸整圈螺栓，后期运维的便捷性很高，在消防系统、循环水系统、市政给排水管网的改造与新建项目中应用十分广泛。建模过程中需要重点还原卡箍半环的内腔弧度、密封圈的截面形状、螺栓与螺母的装配间隙，保证虚拟装配时卡箍可以顺利扣合在标准沟槽管端上，干涉检查时不会出现壳体与管端、螺栓与卡箍座的异常干涉，为管路系统的整体布管仿真、安装工艺模拟提供准确的三维数模支撑。
