冲压成型四孔安装金属导管固定支架

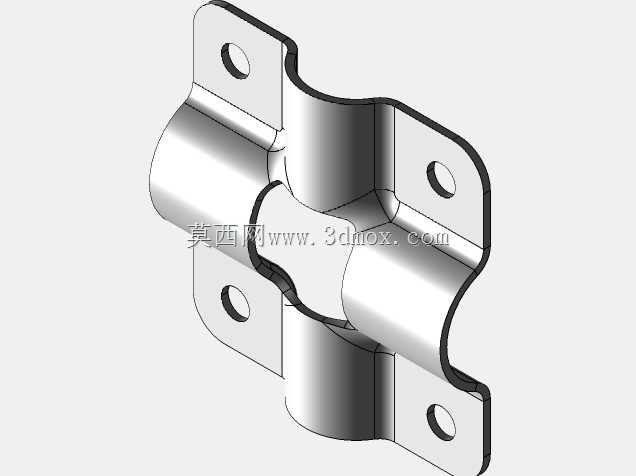

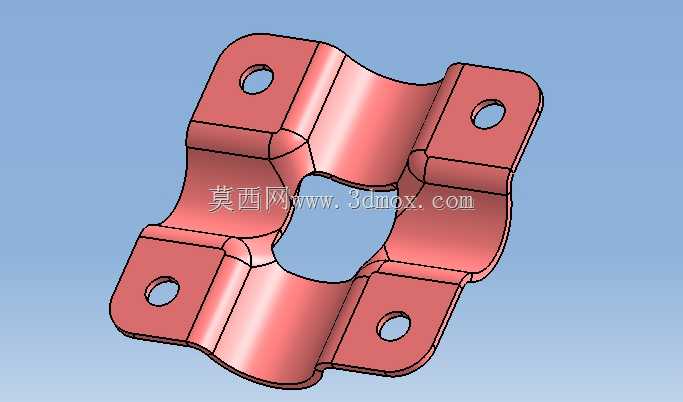

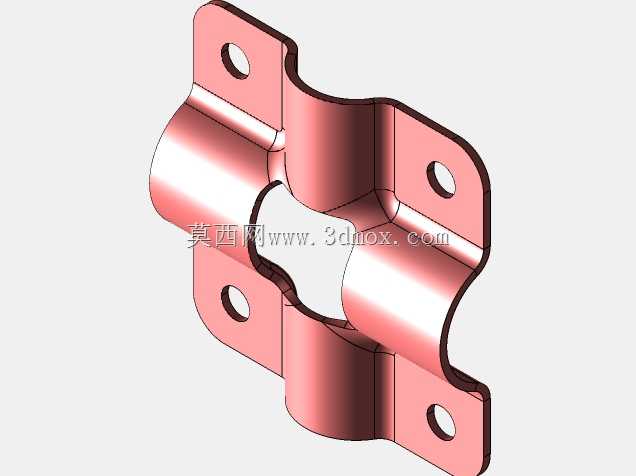

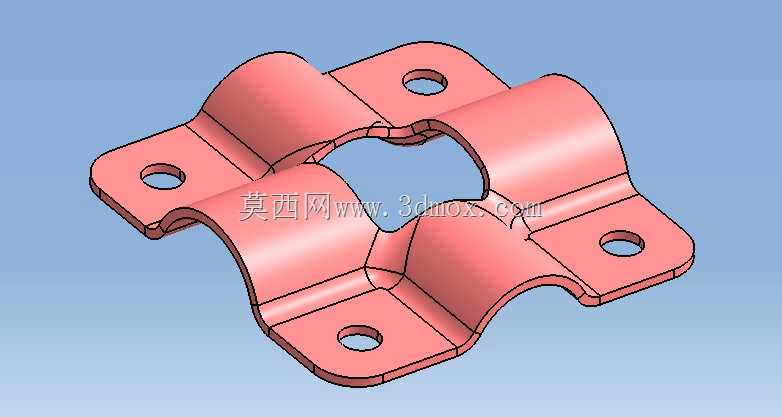

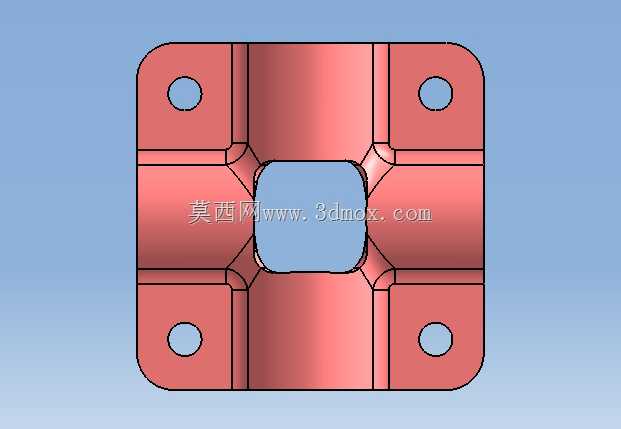

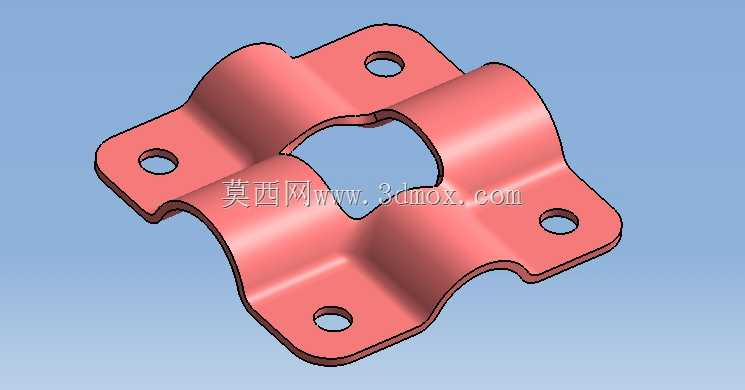

　　这类金属板材冲压成型的导管支架，主要应用在流体管路布设、气动液压管线排布的设备场景中，不管是工业生产设备的内部管线固定，还是移动作业装备上的管路限位，都能见到同结构支架的应用，核心作用是给穿过支架中心区域的导管提供稳定的支撑限位，避免设备运行过程中管路出现窜动、磕碰、磨损的问题，同时能将管路与安装基面隔开一定距离，减少管路表面与安装面的摩擦损耗，也方便管路的后期检修与更换。从结构设计来看，整体采用单块金属板材一体冲压弯折成型，没有额外的焊接拼接工序，生产过程中可以通过连续冲压模批量加工，成型效率高，成品的结构一致性好，批量生产时的尺寸偏差能控制在较小范围内，适合大规模配套使用。四个安装耳片均匀分布在支架的四个角位，

　　每个耳片上都预制了同轴度符合装配要求的安装通孔，安装时可以通过螺栓直接将支架固定在设备的安装基面或者预设的安装点位上，四个点位的固定方式能让支架整体受力更均匀，即便管路存在一定的振动传导，也不会出现单个固定点受力过载松动的问题。支架中间的弧形避让区域是根据适配导管的外径做的仿形设计，弯折形成的弧形曲面能和导管外壁形成更大的接触面积，相比平面接触的支架，能有效降低局部压强，避免长期夹持对导管外壁造成压痕损伤，同时曲面的限位作用能更好地限制导管的径向位移，不需要额外增加管箍就能实现稳定的固定效果。安装边界方面，四个安装孔的孔位间距按照通用安装模数设计，能适配多数设备预设的管路安装点位，不需要对安装基面做额外的打孔改造，

　　支架整体的弯折高度经过精准计算，既能保证导管与安装面之间留有足够的散热、走线间隙，也不会因为支架过高导致整体占用空间过大，影响周边其他零部件的布设。板材的弯折处都做了圆角过渡处理，既可以避免冲压成型过程中板材出现应力集中开裂的问题，也能消除安装过程中锐边划伤操作人员、割破导管外壁的安全隐患，整体结构没有冗余设计，在保证结构强度满足支撑要求的前提下，尽可能减少了板材的用料，兼顾了结构可靠性与生产使用的经济性。
