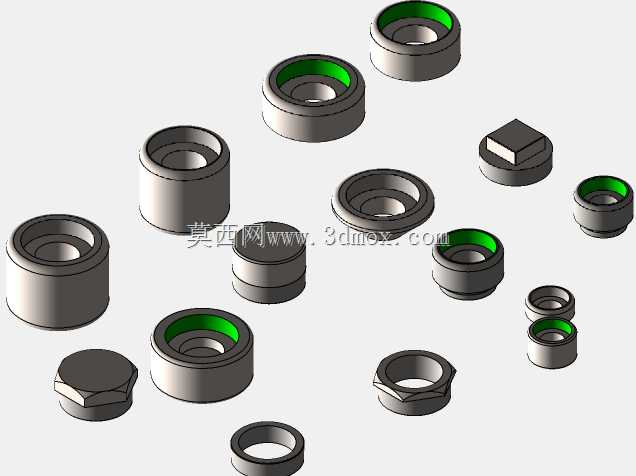

ASME B16.11标准锻造螺纹连接配件组

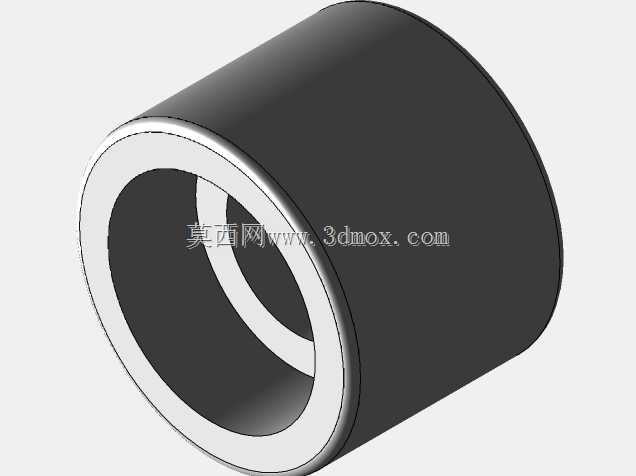

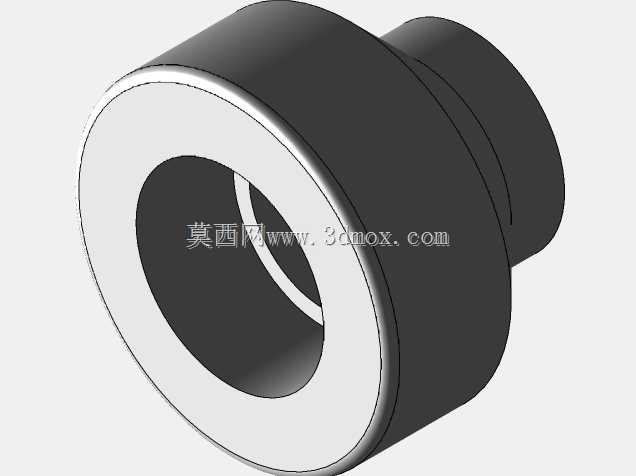

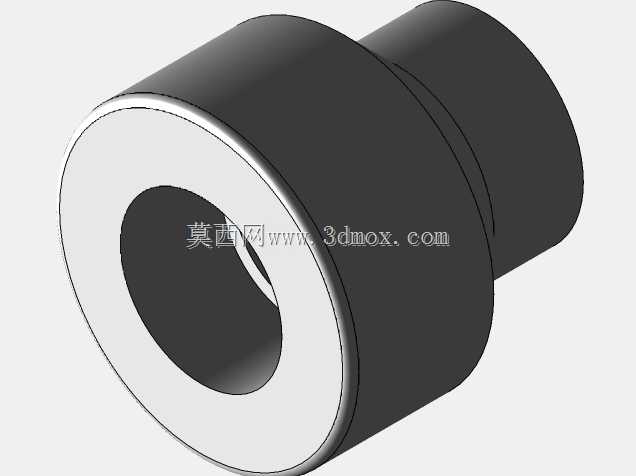

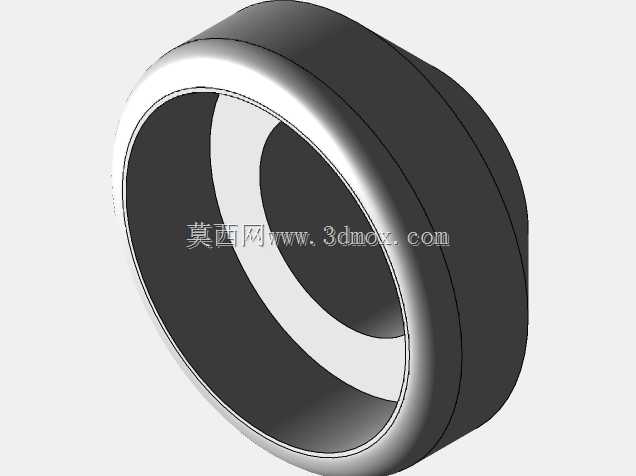

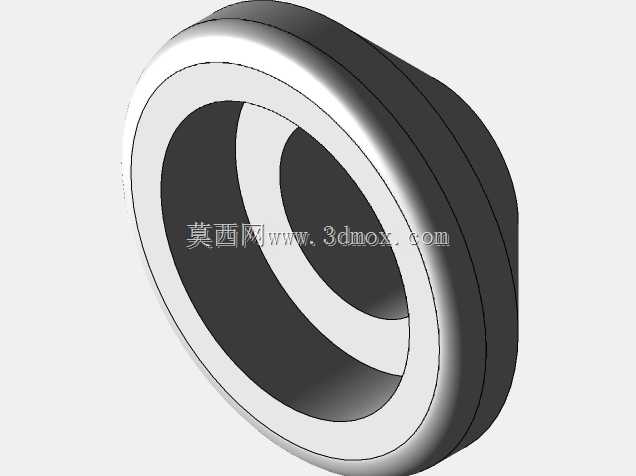

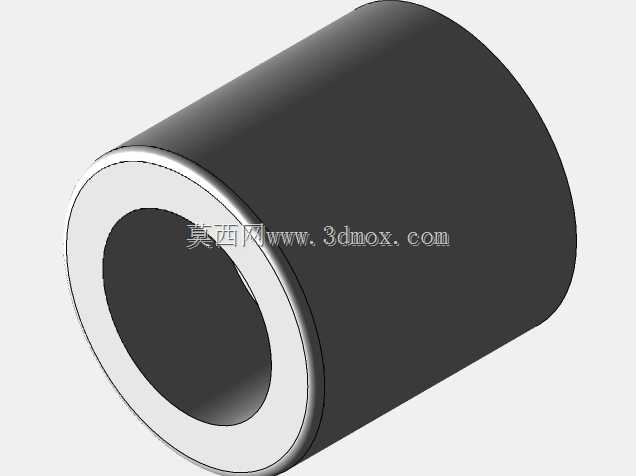

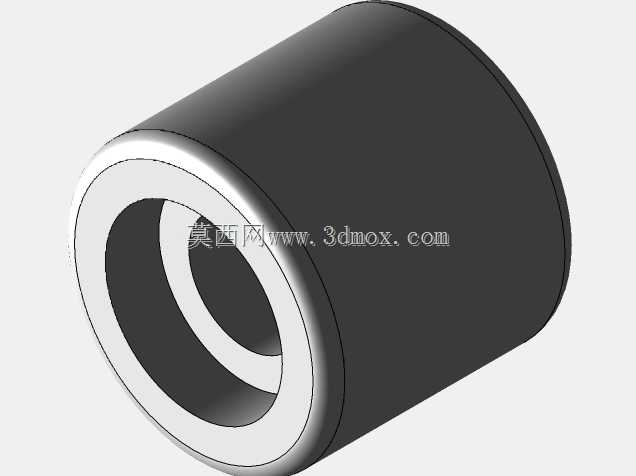

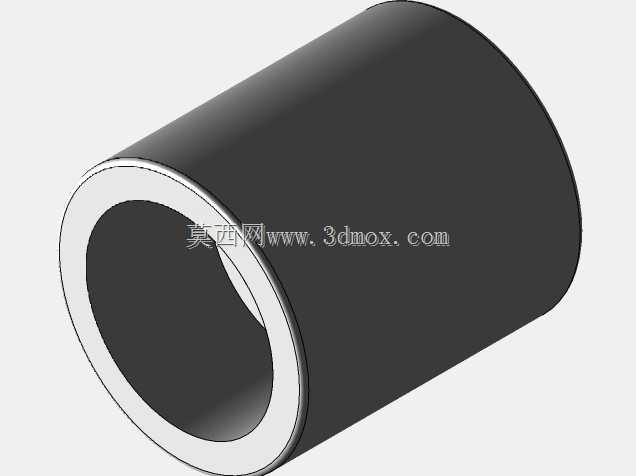

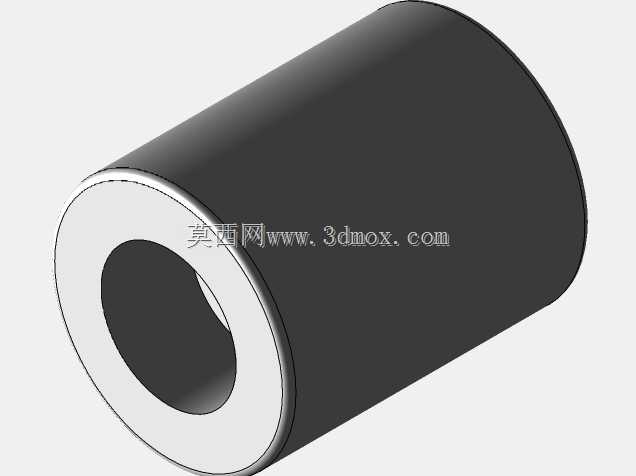

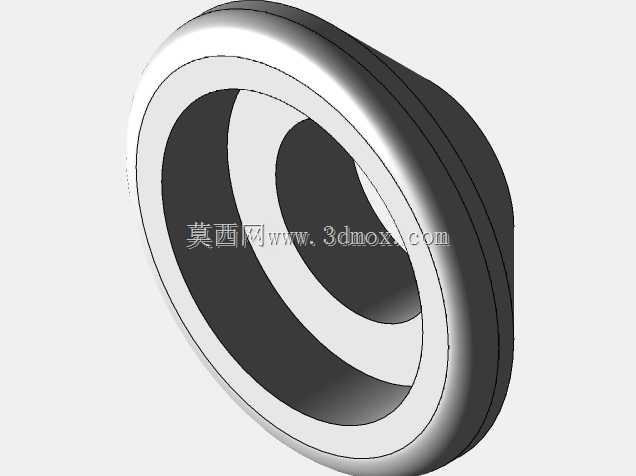

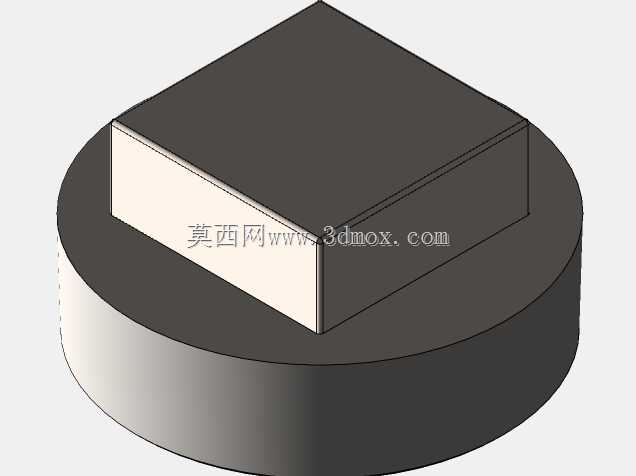

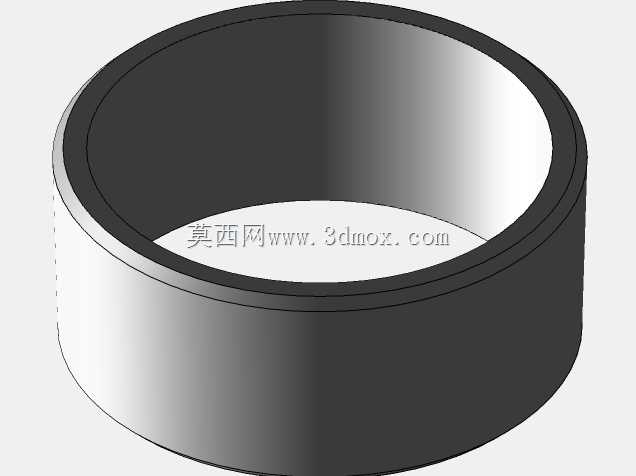

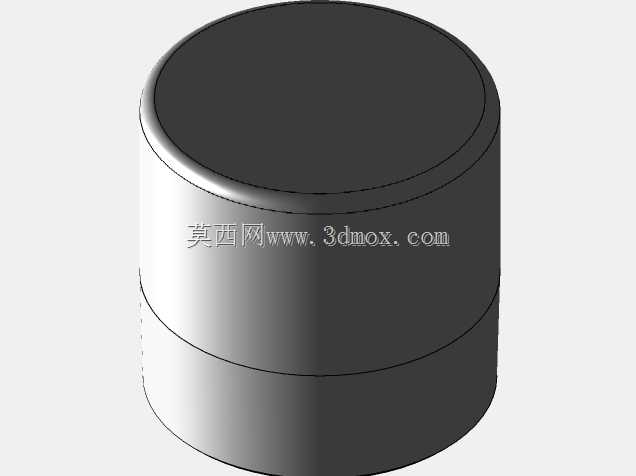

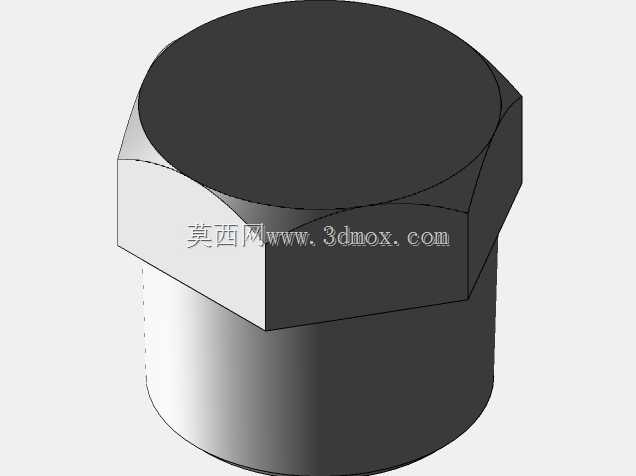

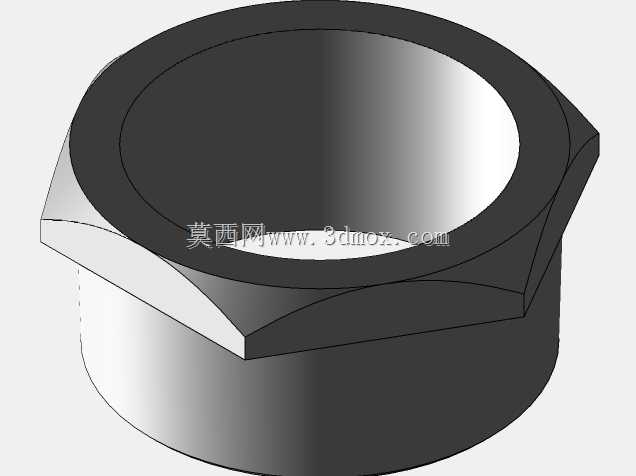

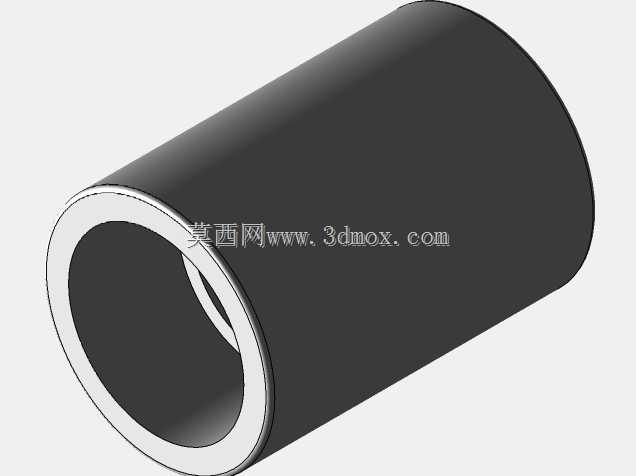

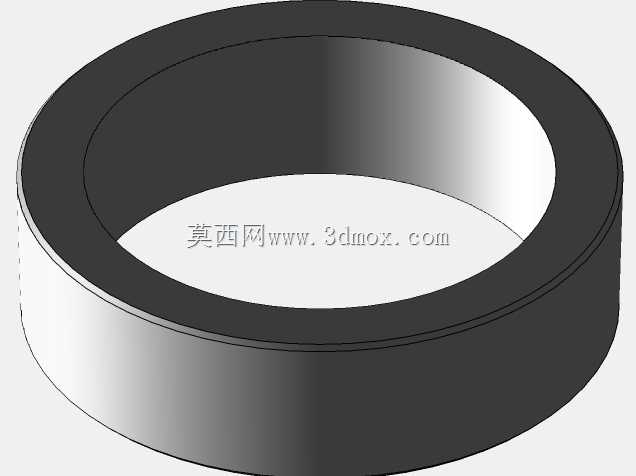

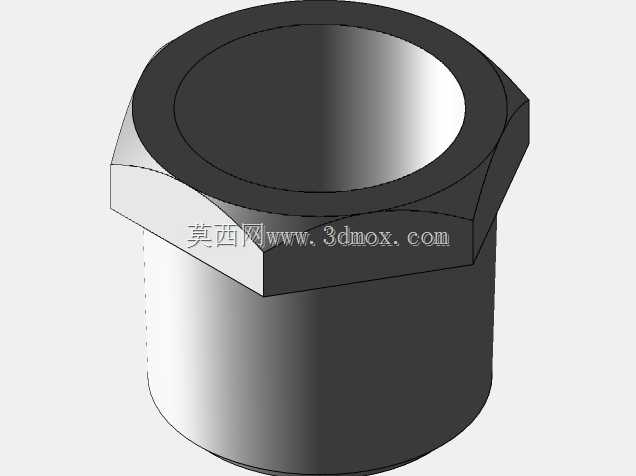

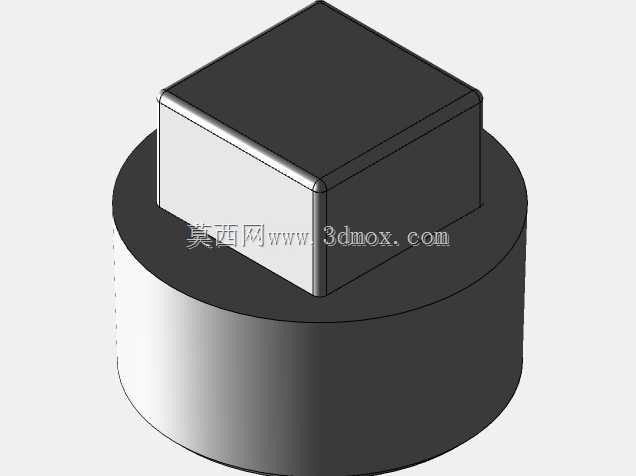

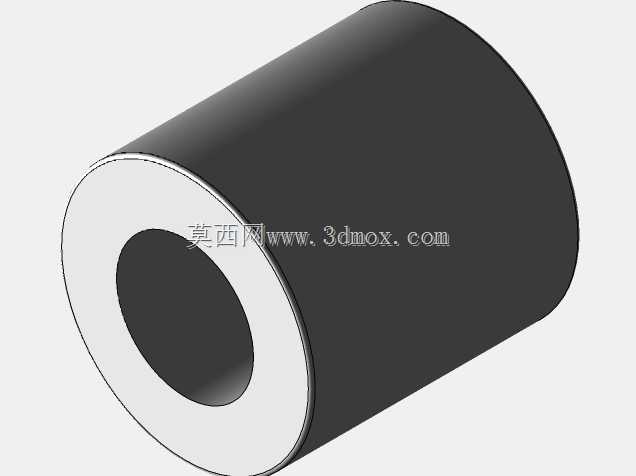

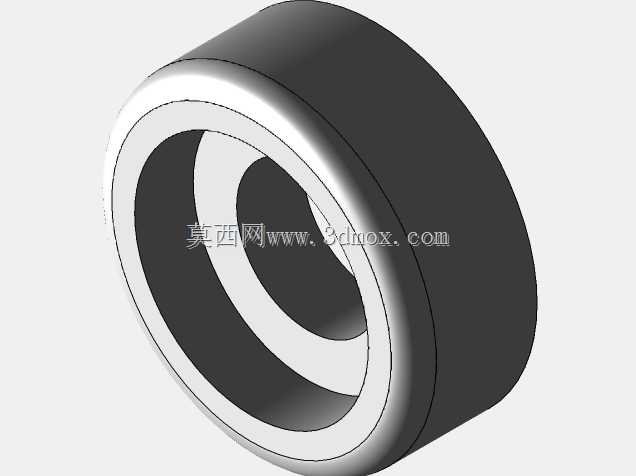

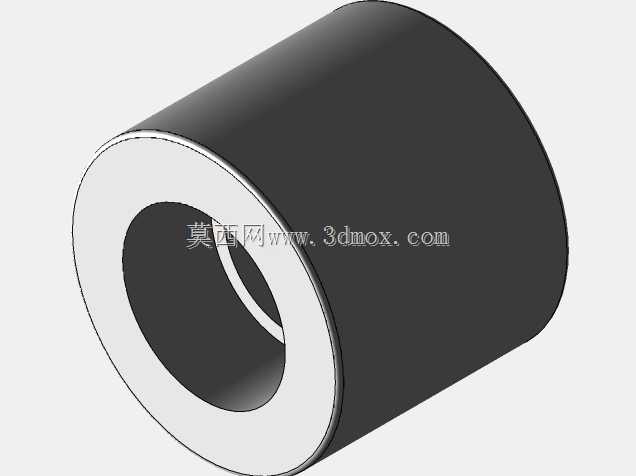

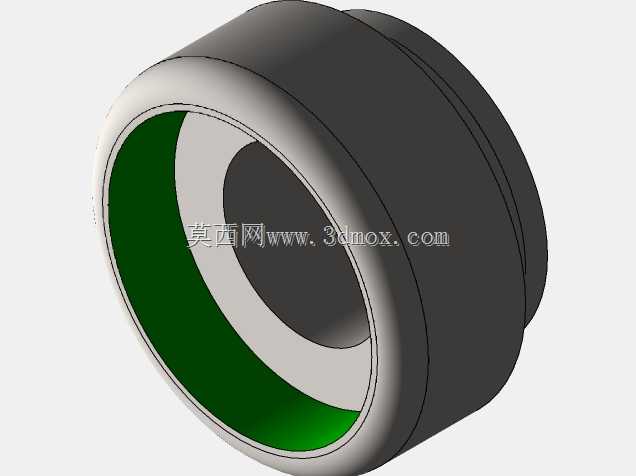

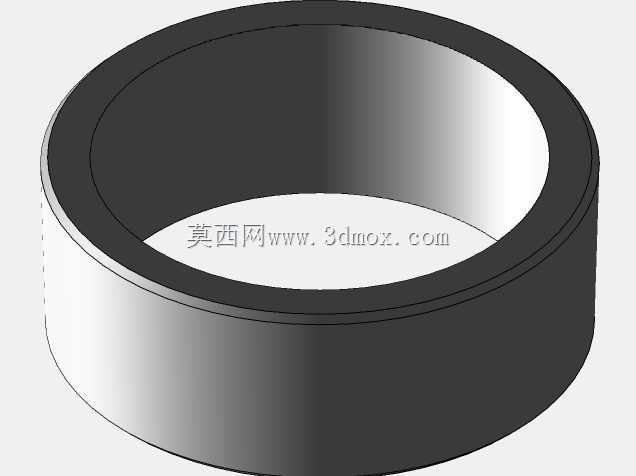

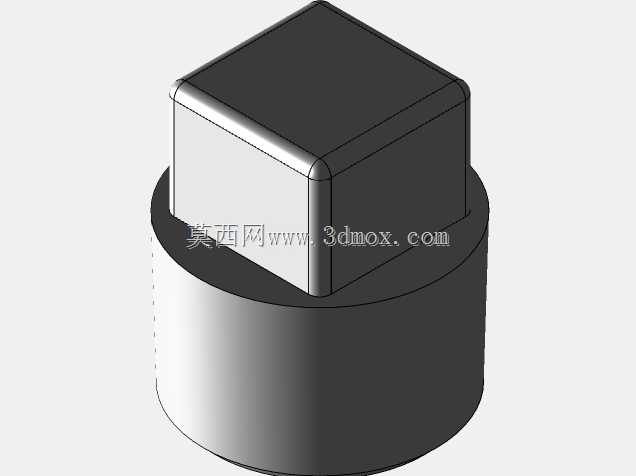

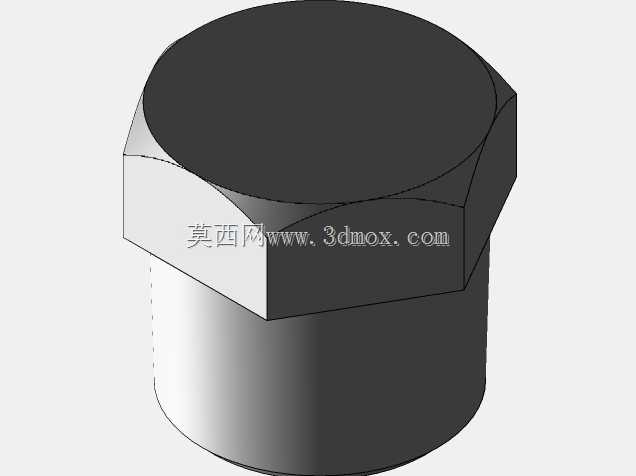

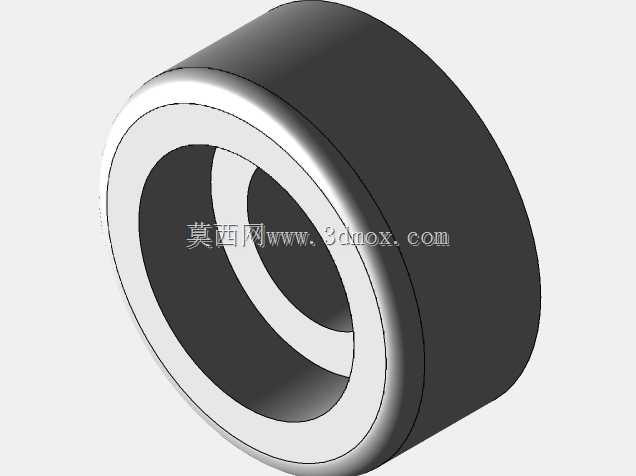

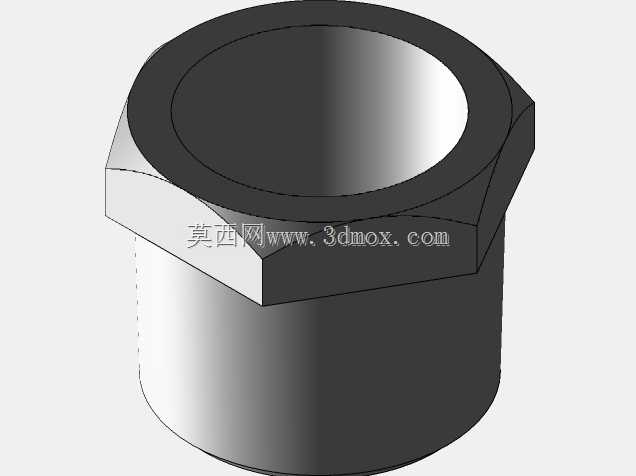

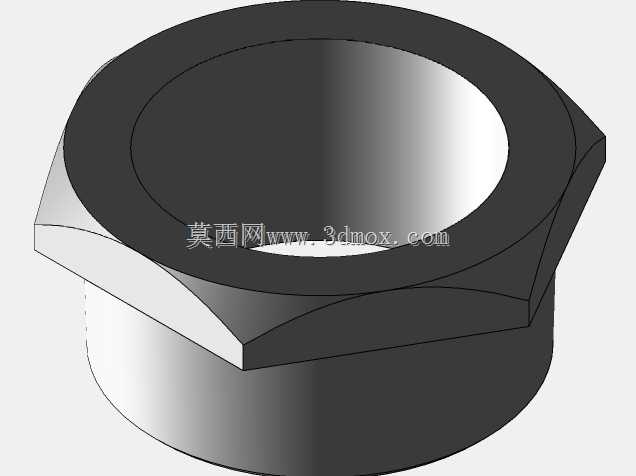

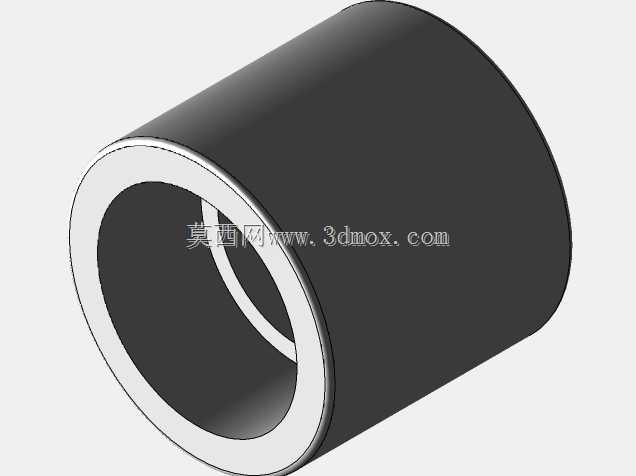

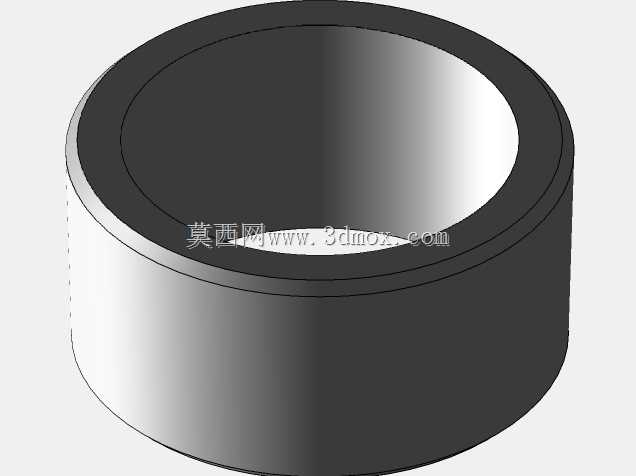

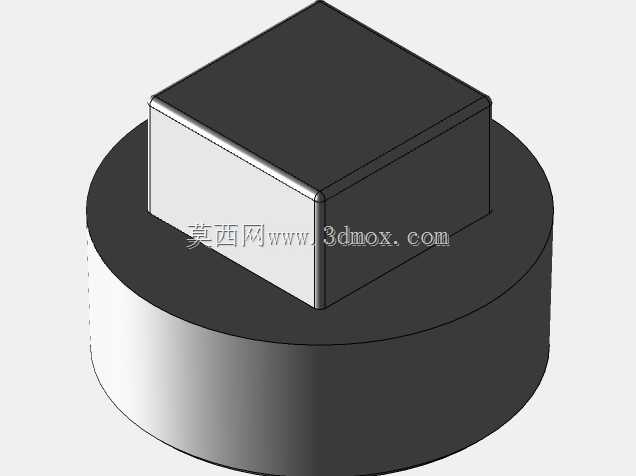

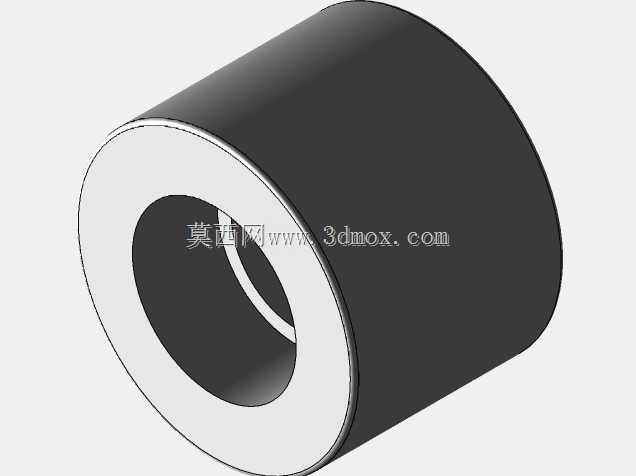

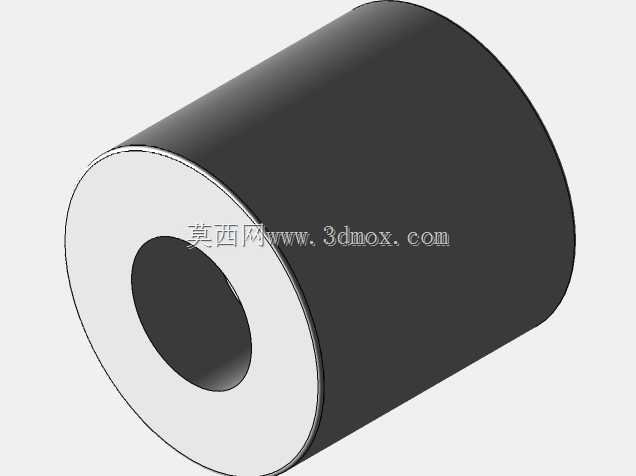

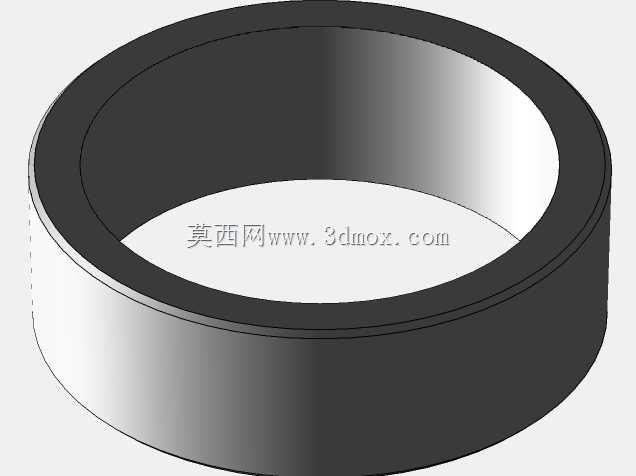

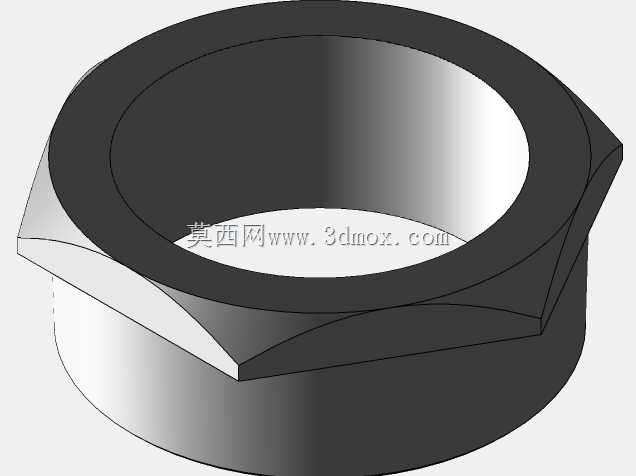

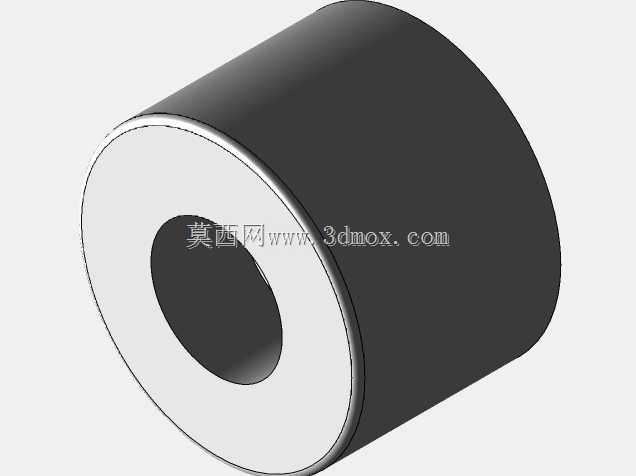

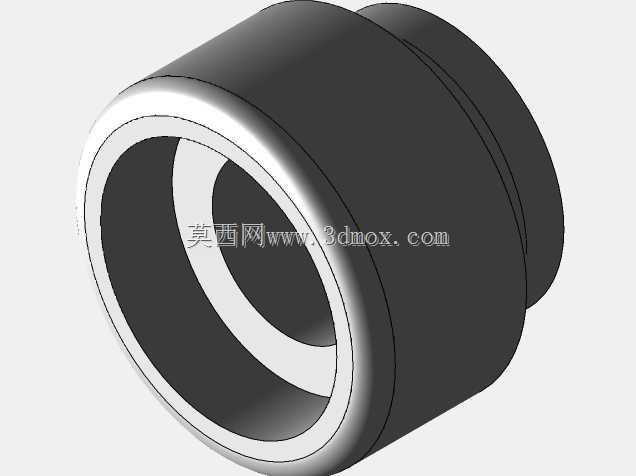

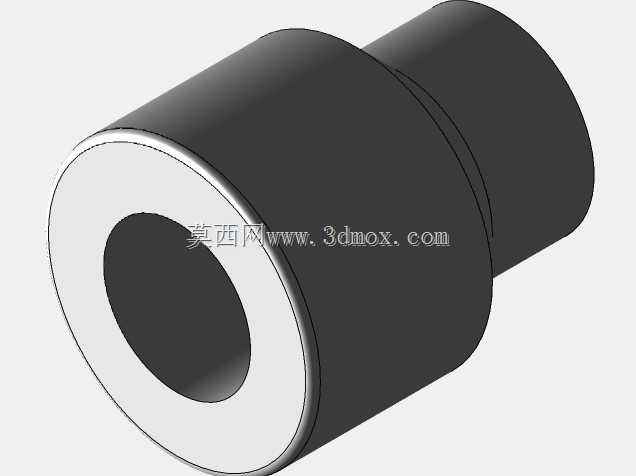

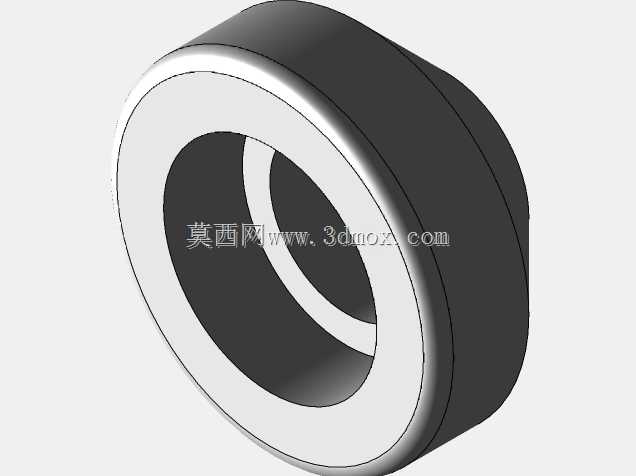

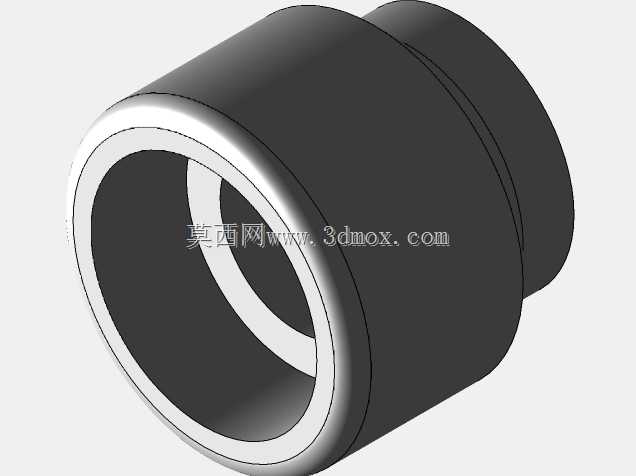

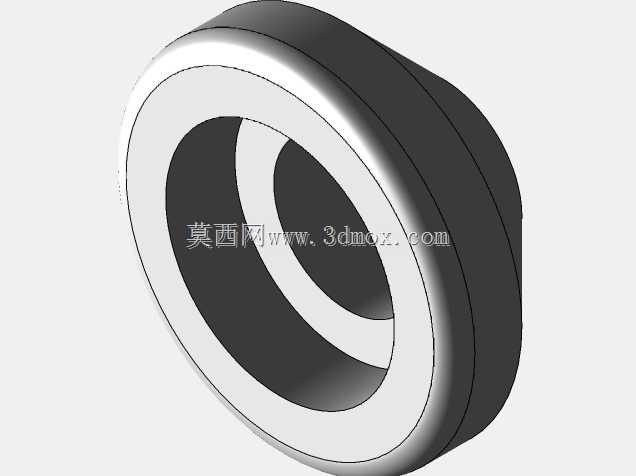

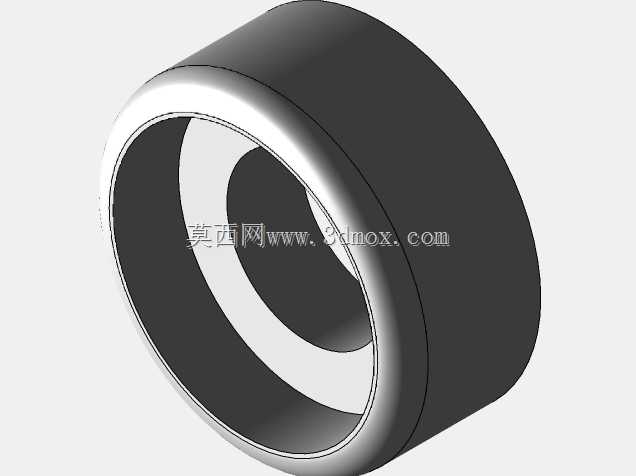

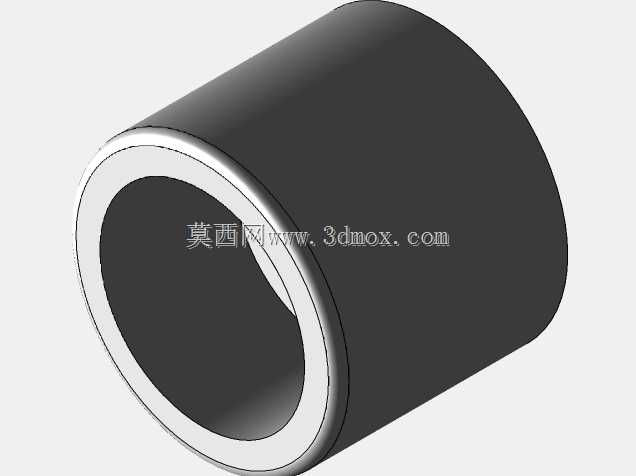

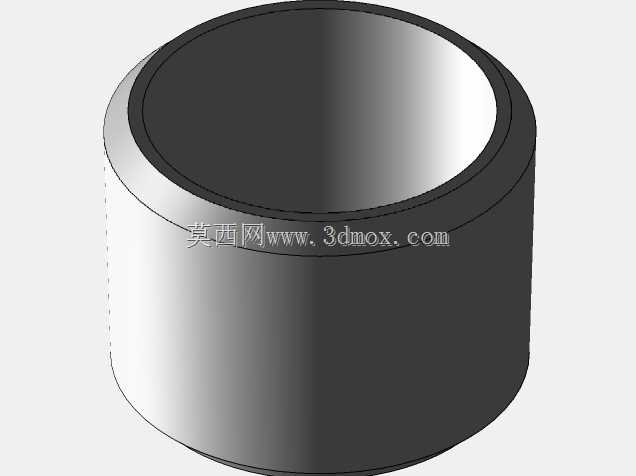

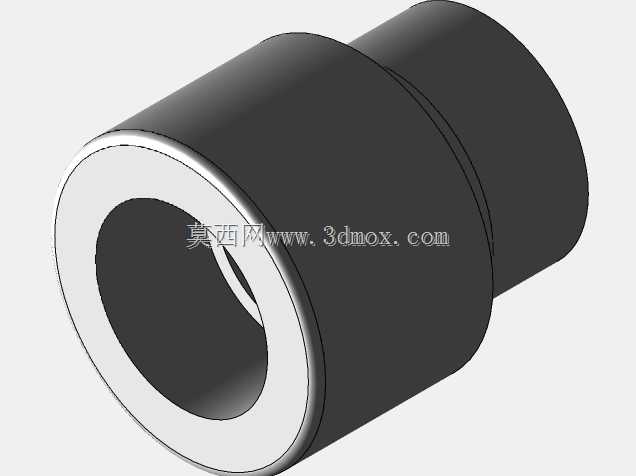

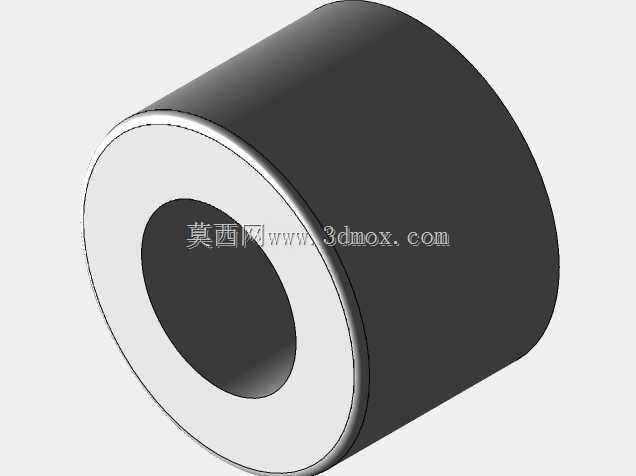

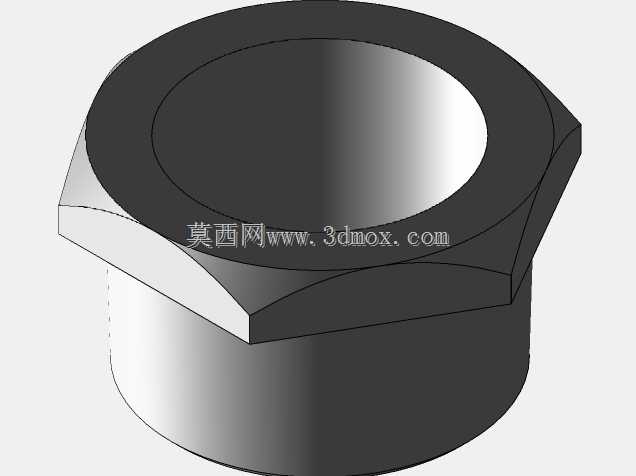

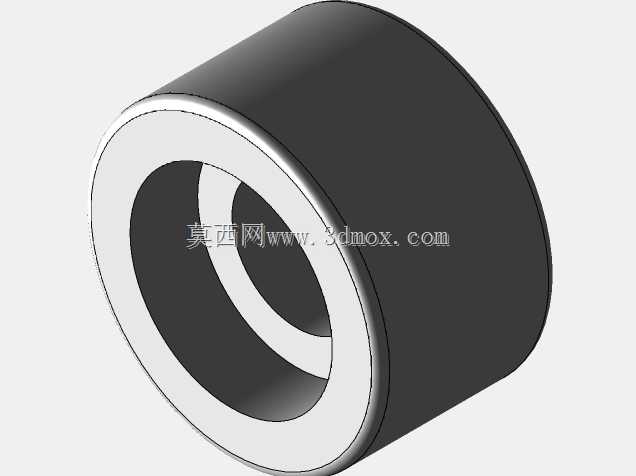

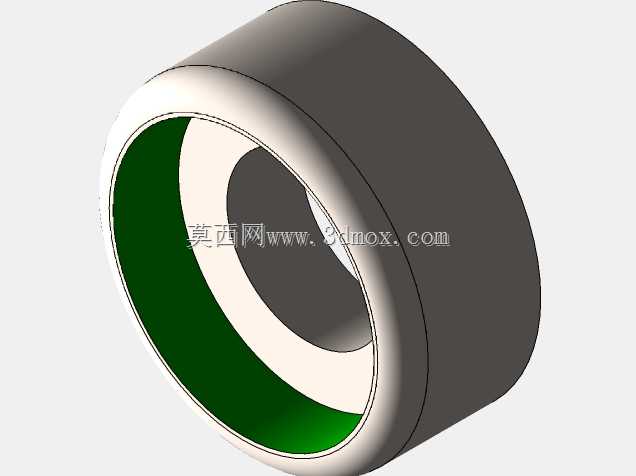

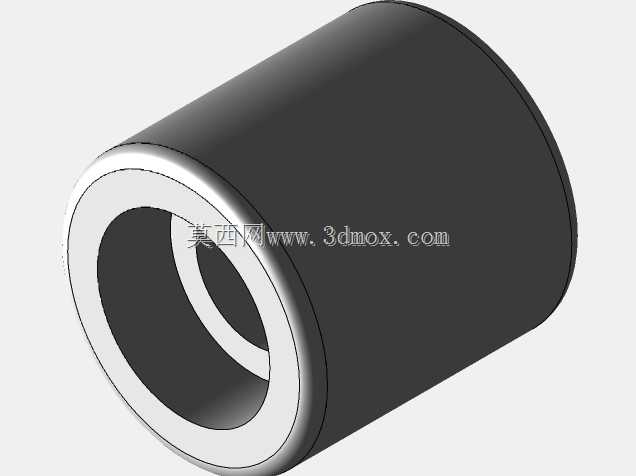

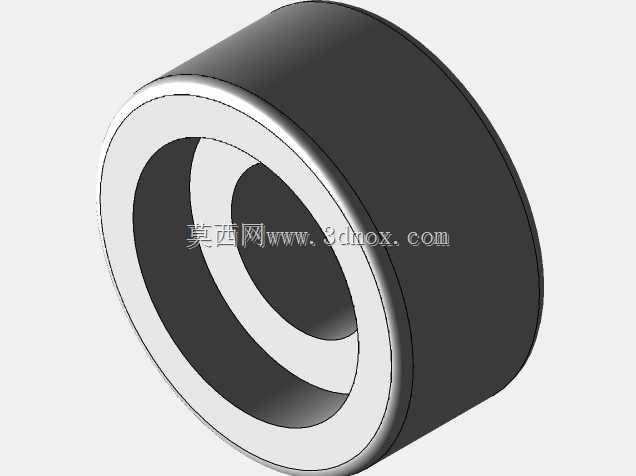

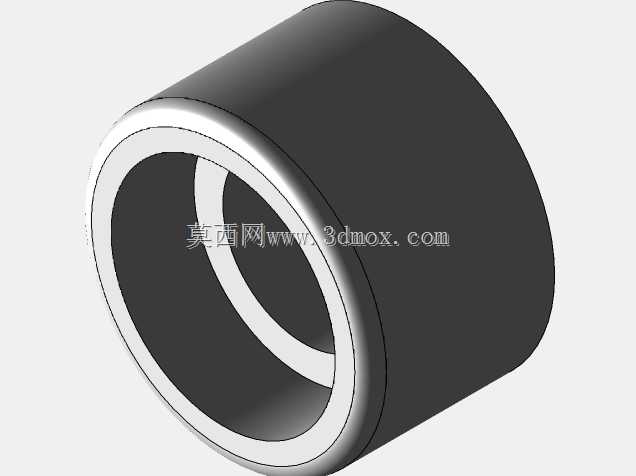

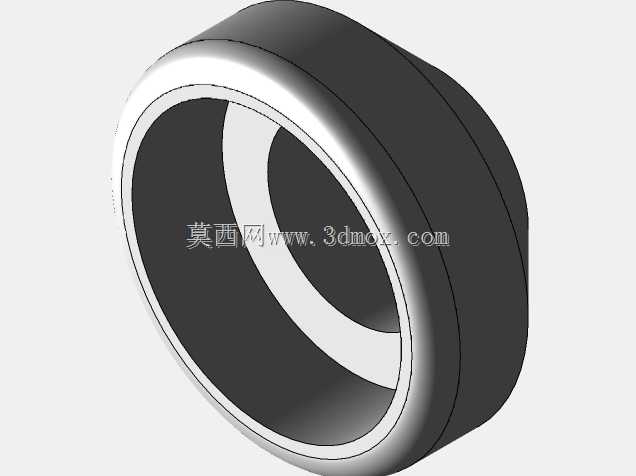

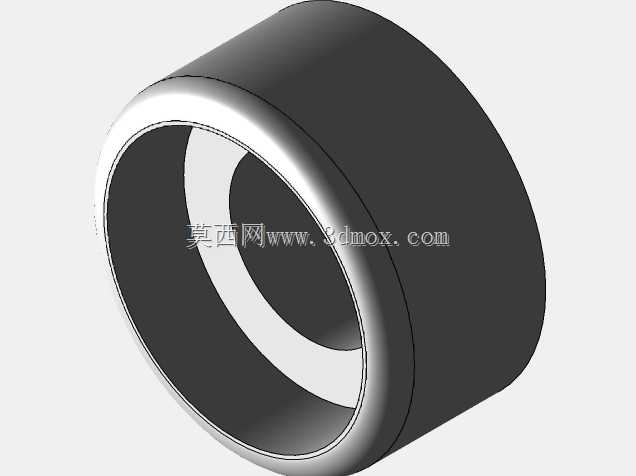

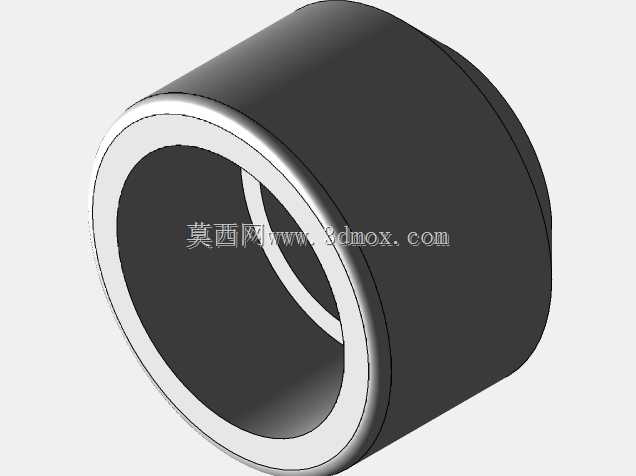

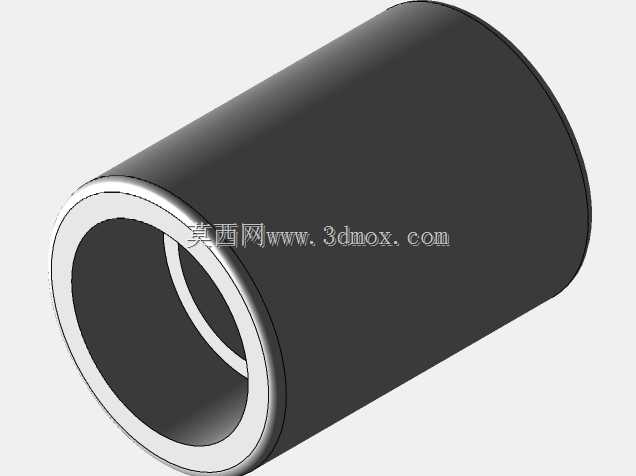

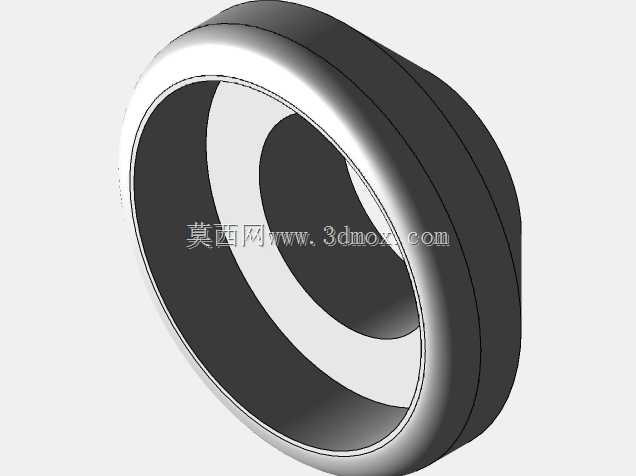

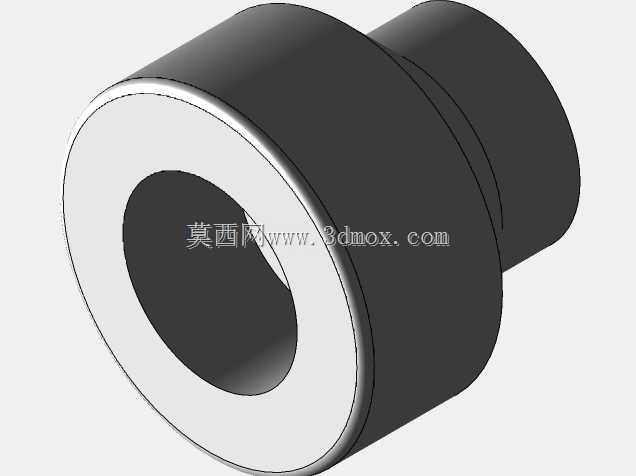

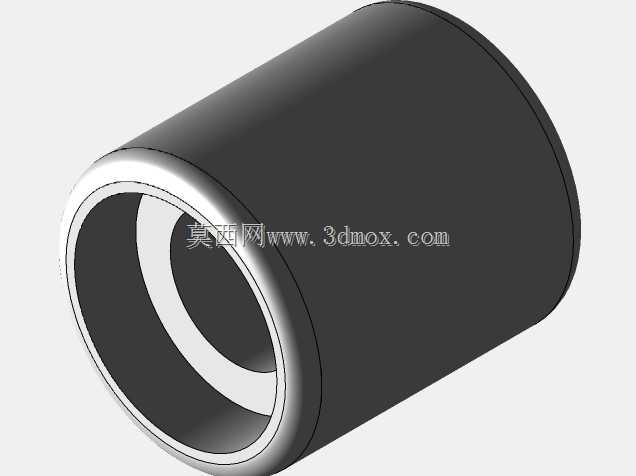

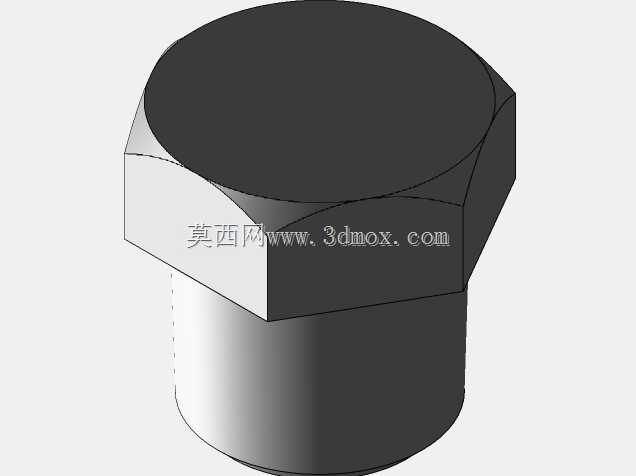

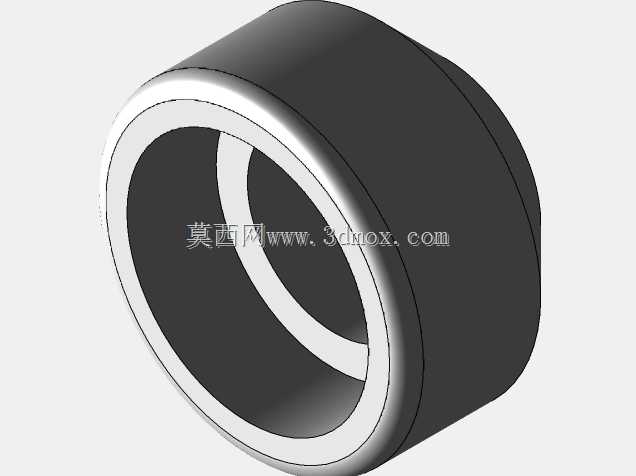

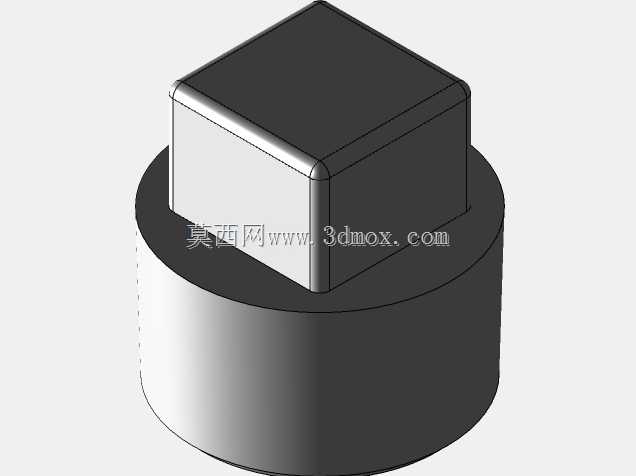

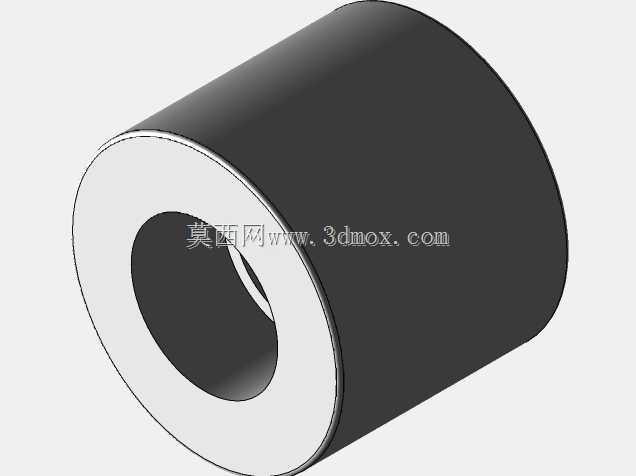

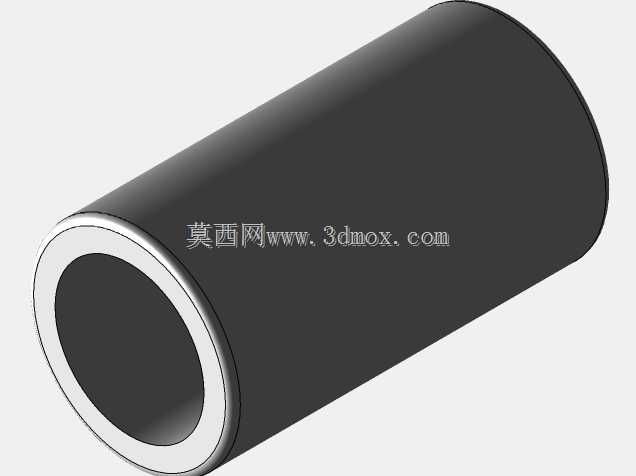

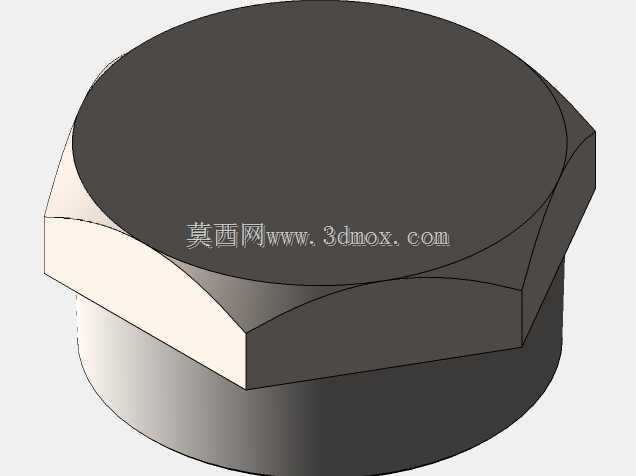

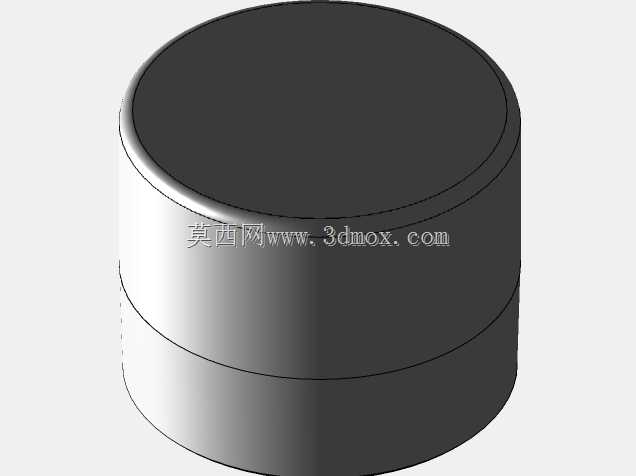

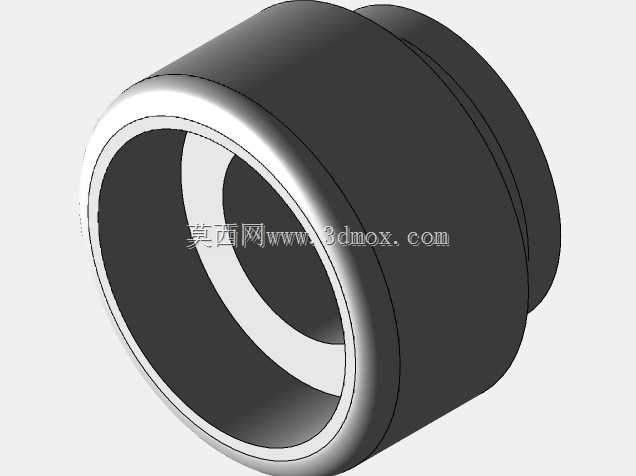

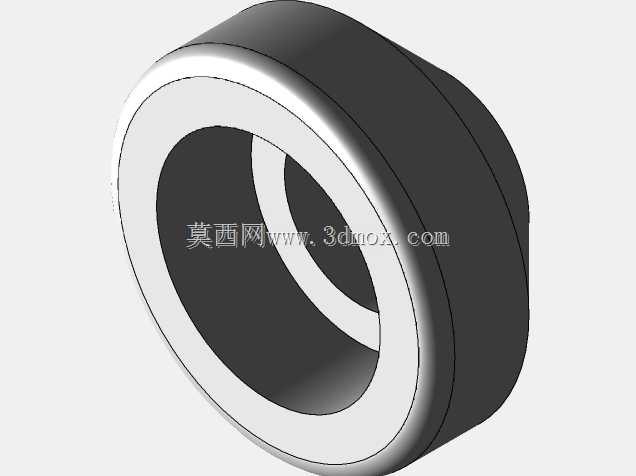

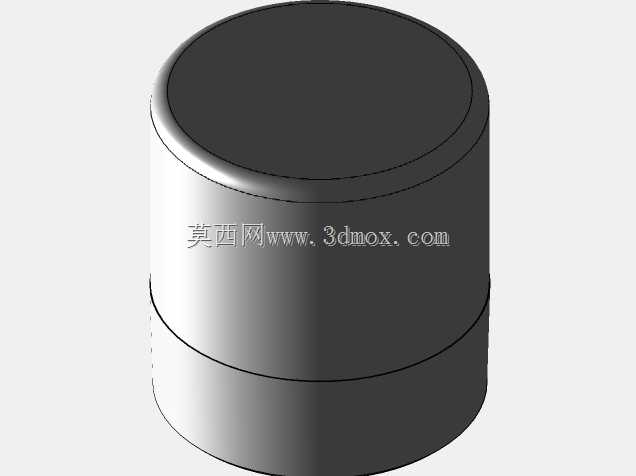

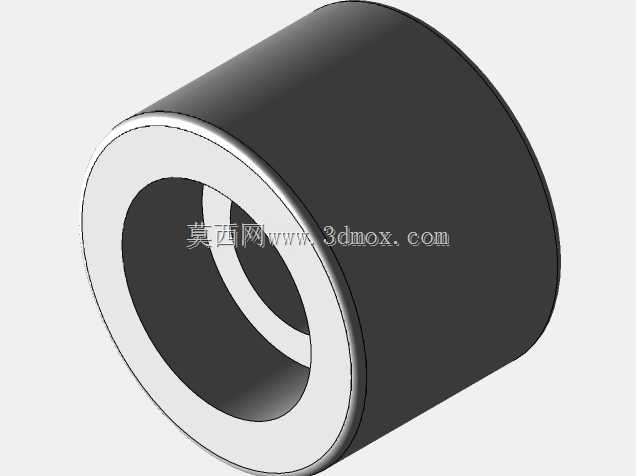

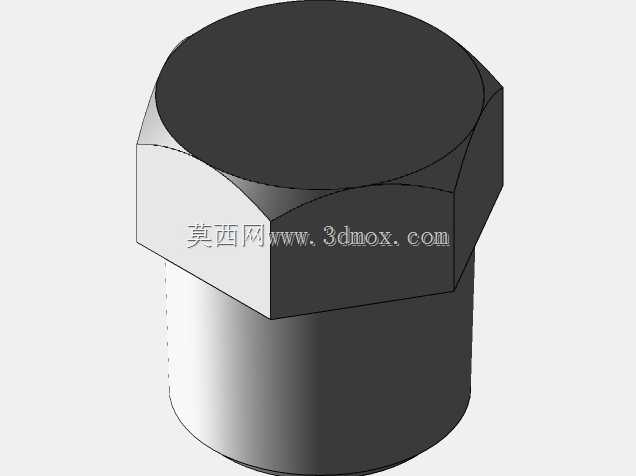

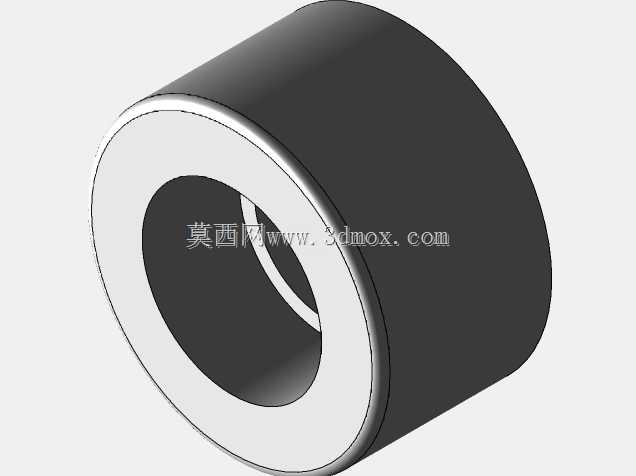

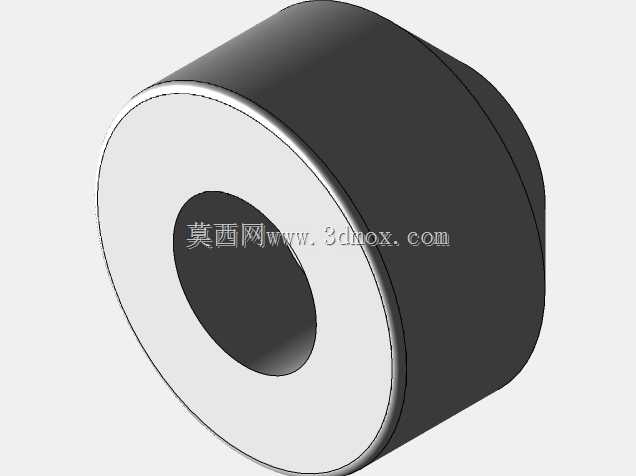

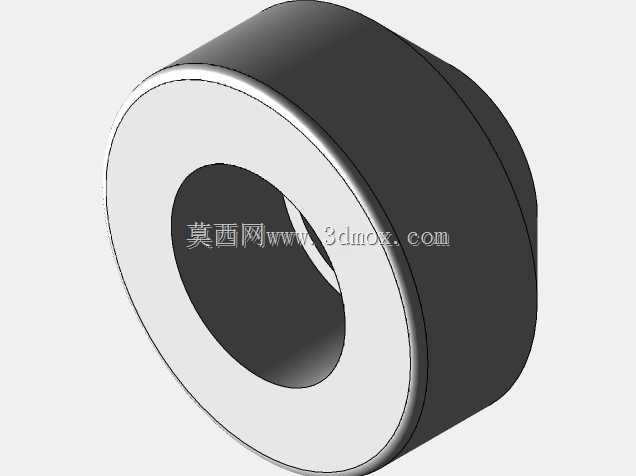

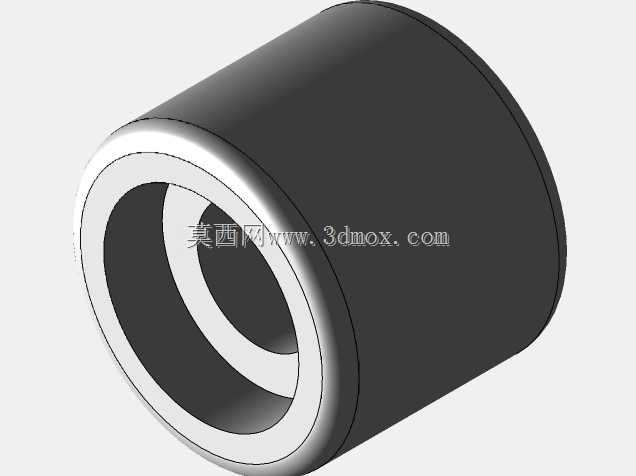

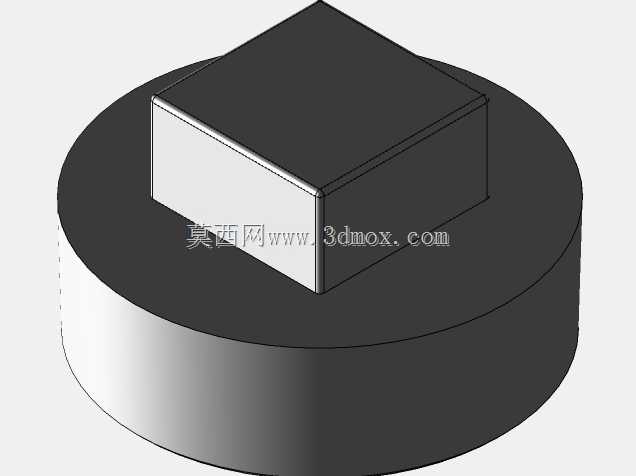

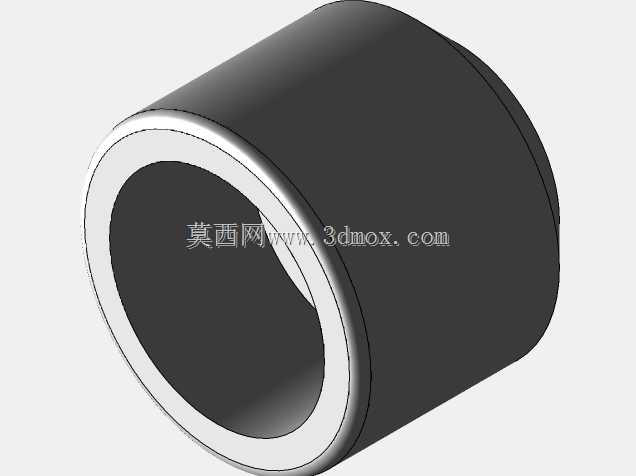

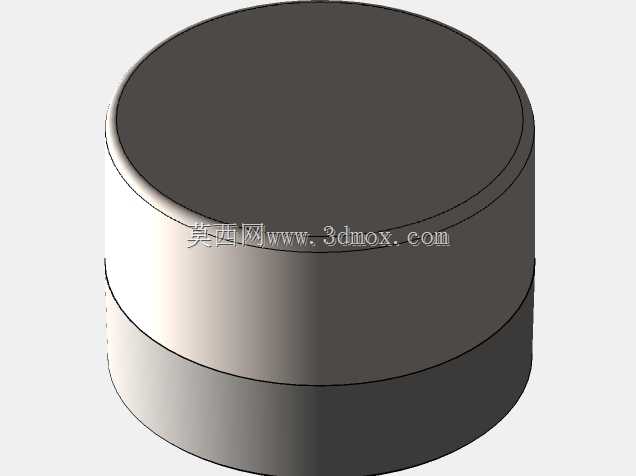

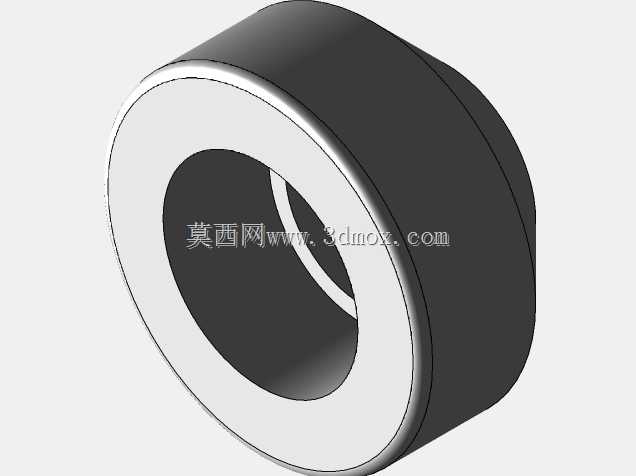

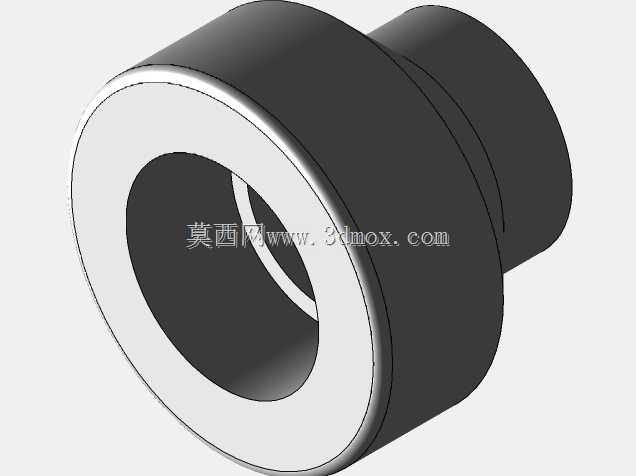

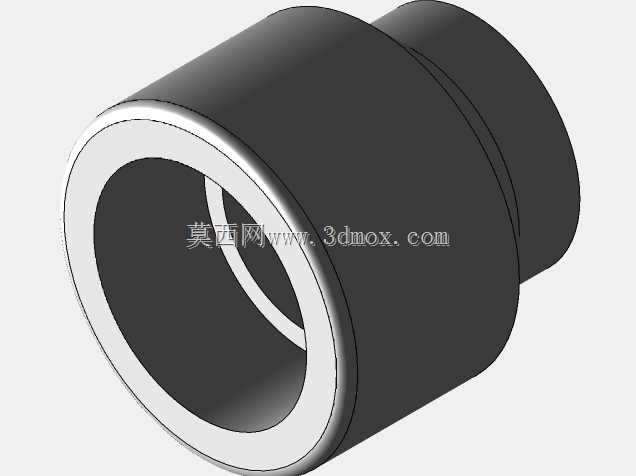

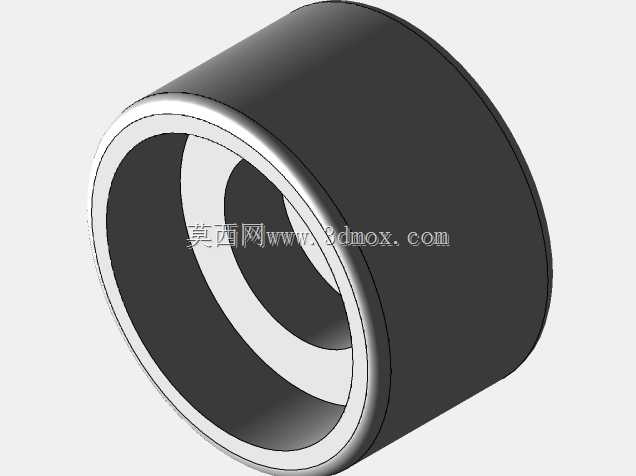

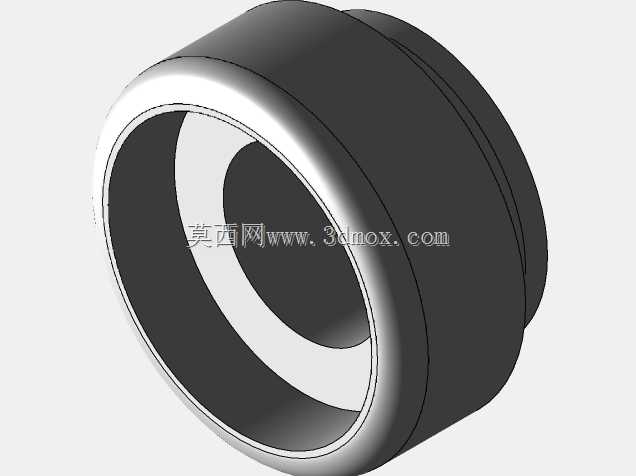

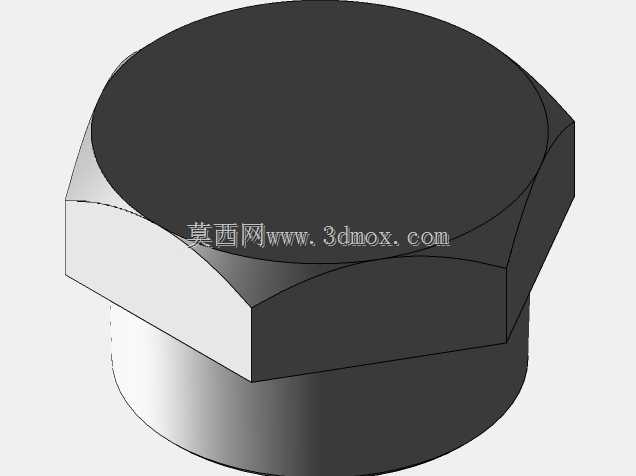

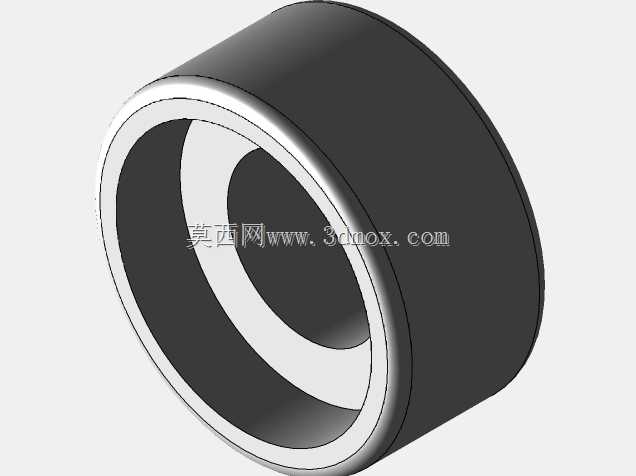

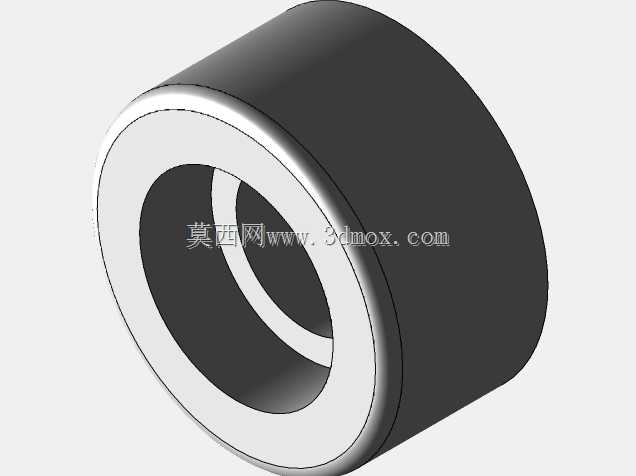

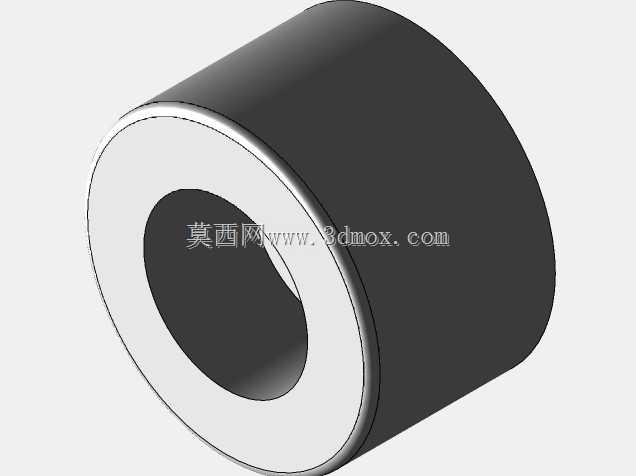

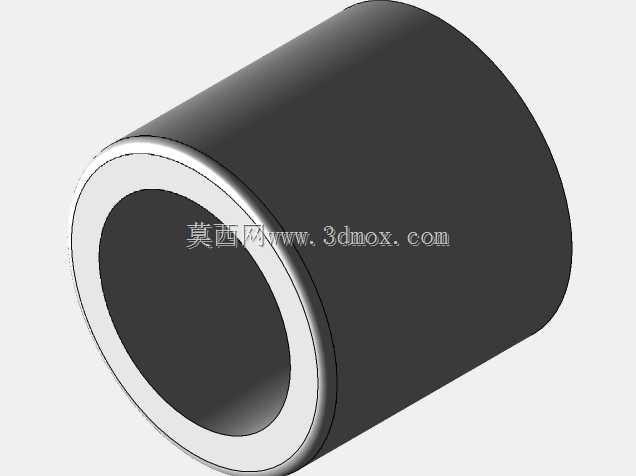

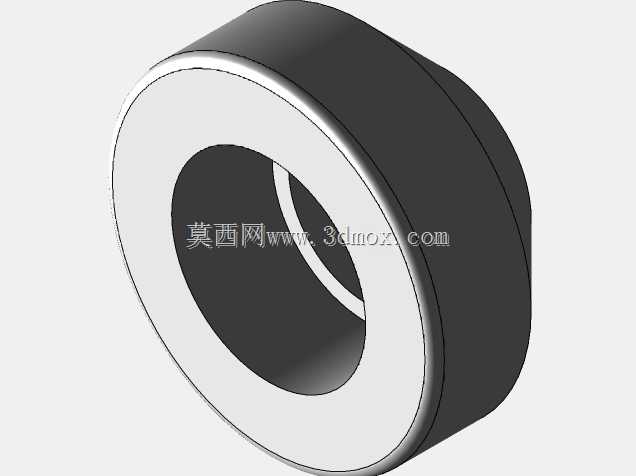

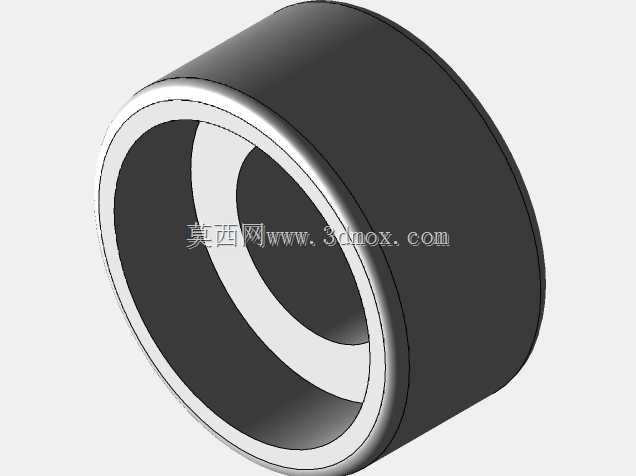

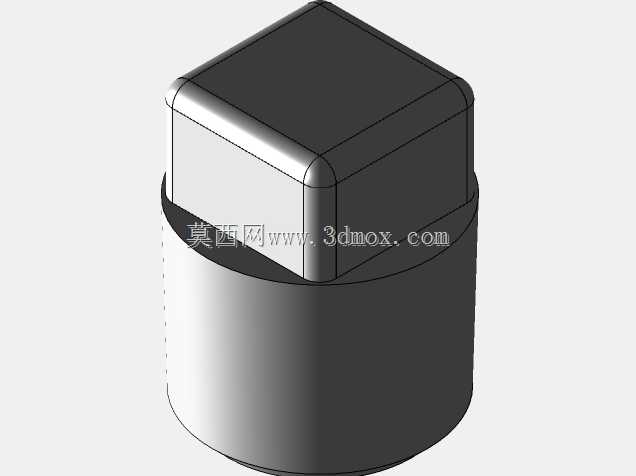

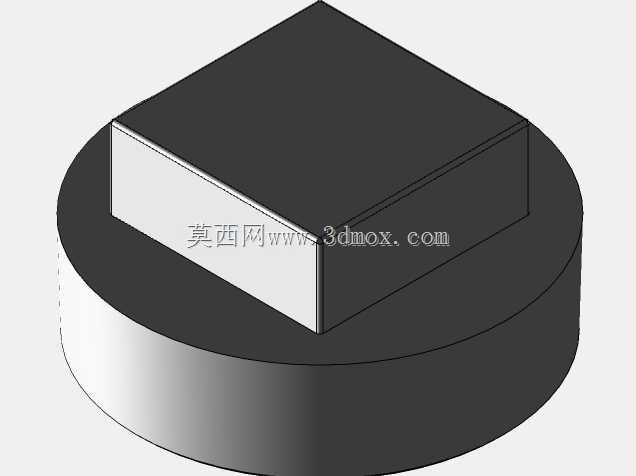

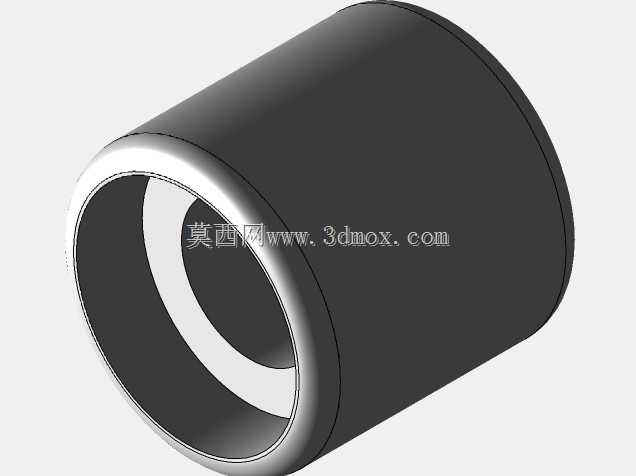

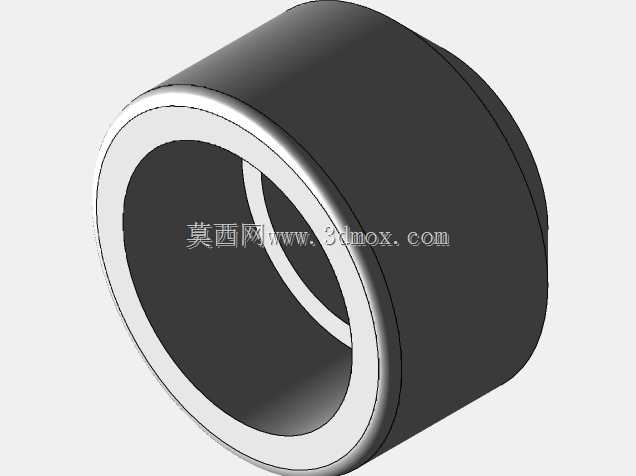

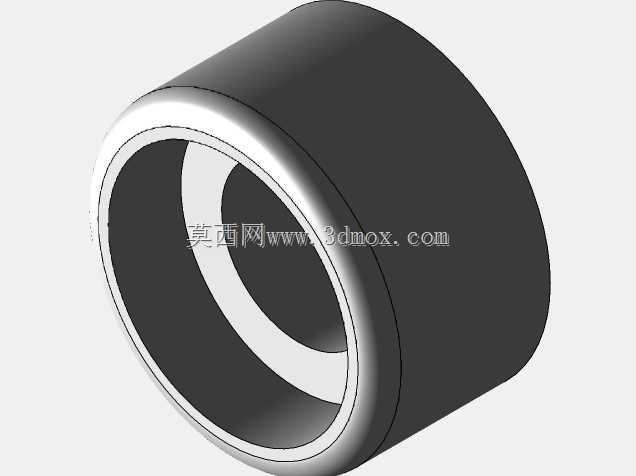

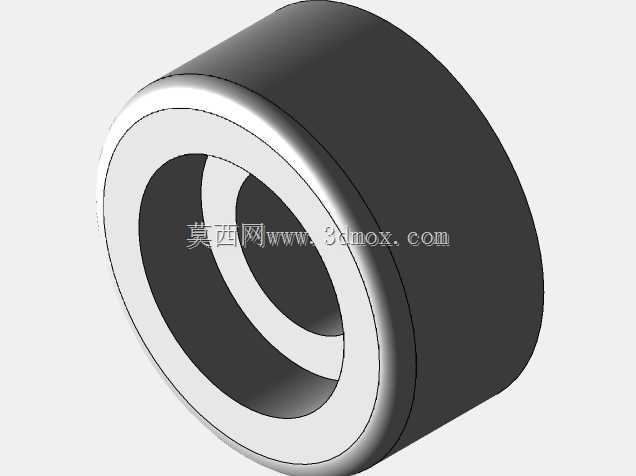

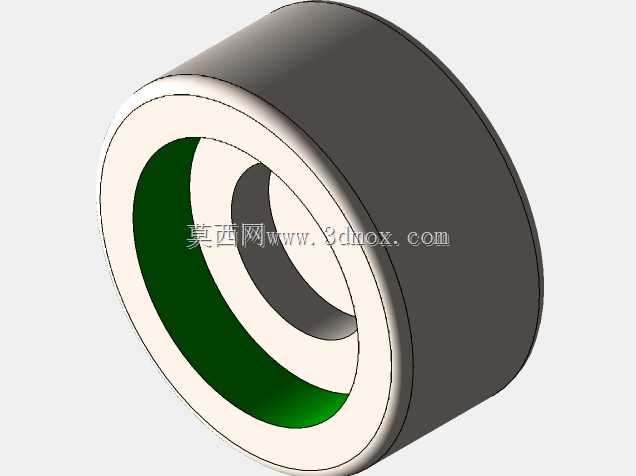

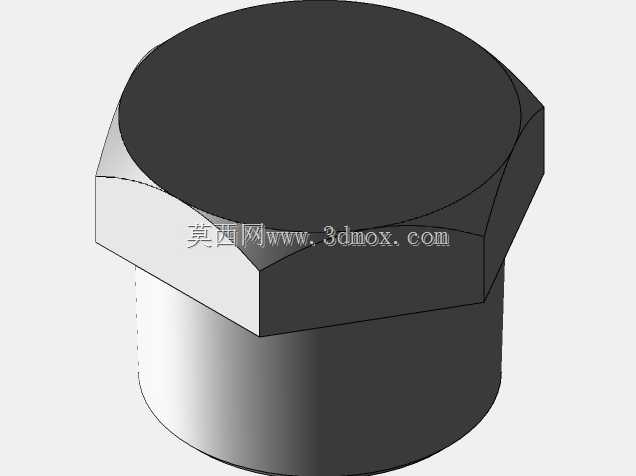

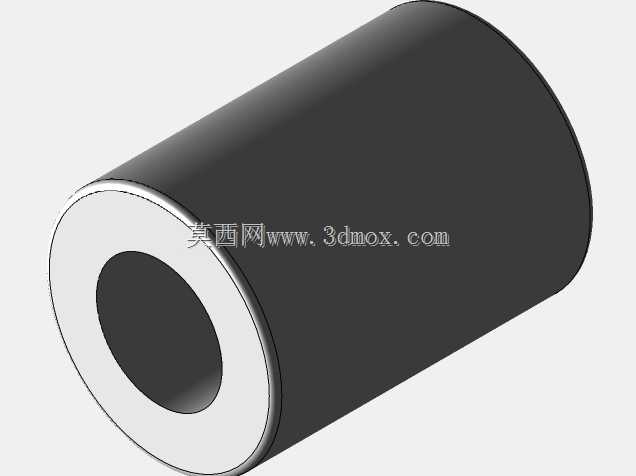

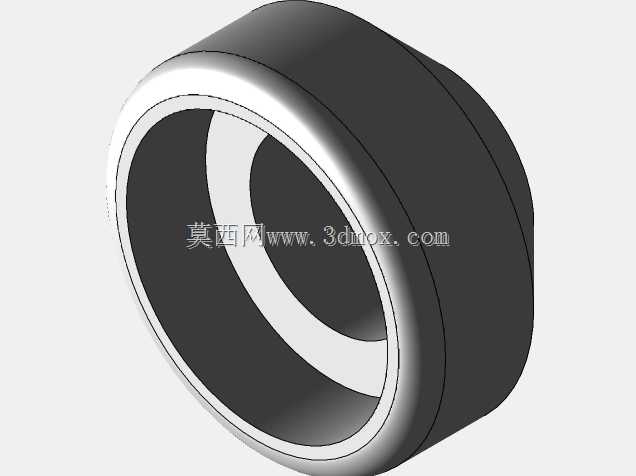

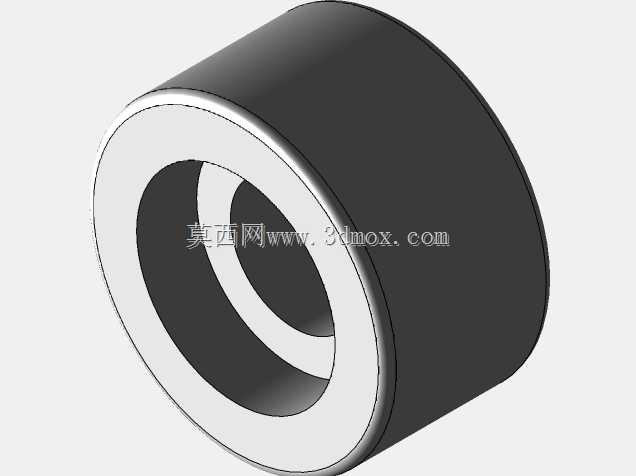

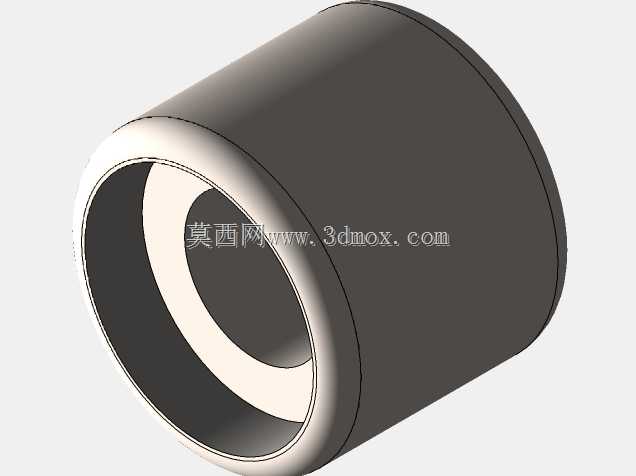

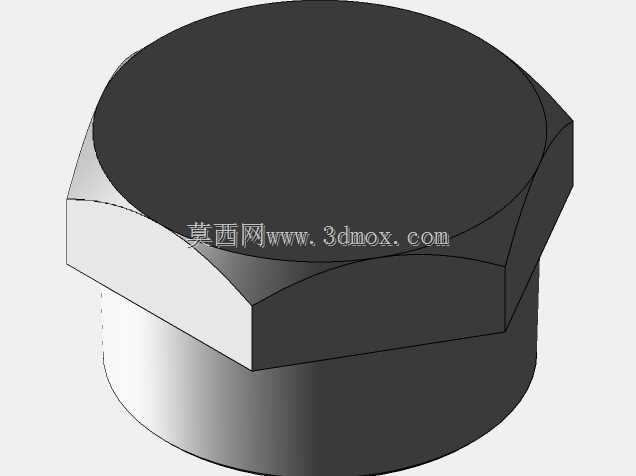

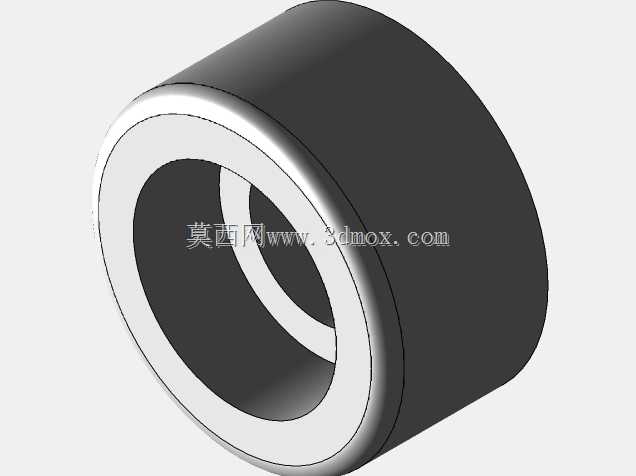

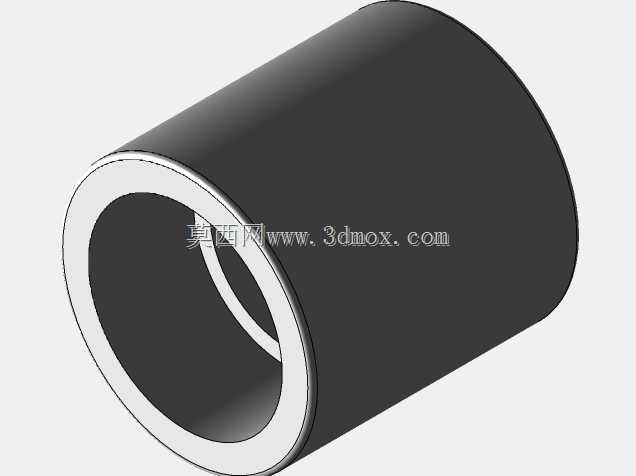

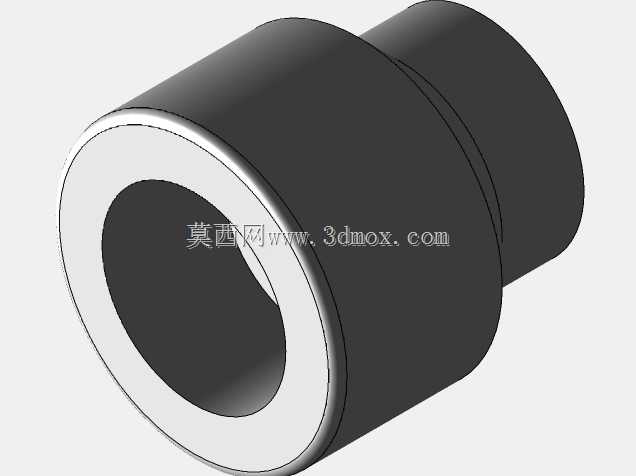

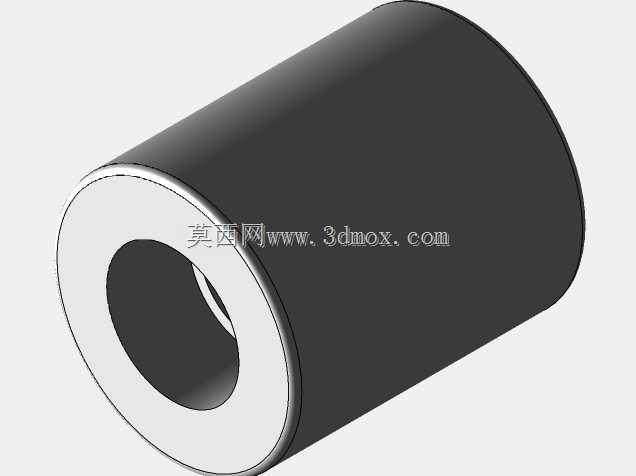

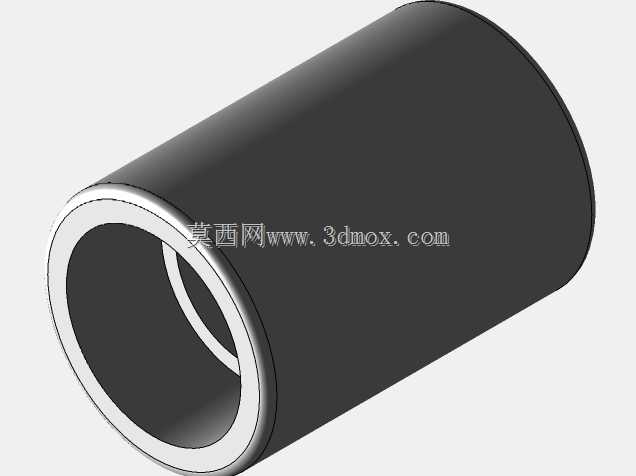

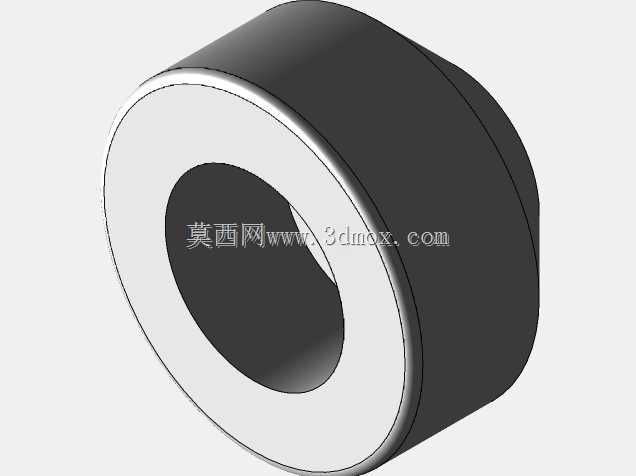

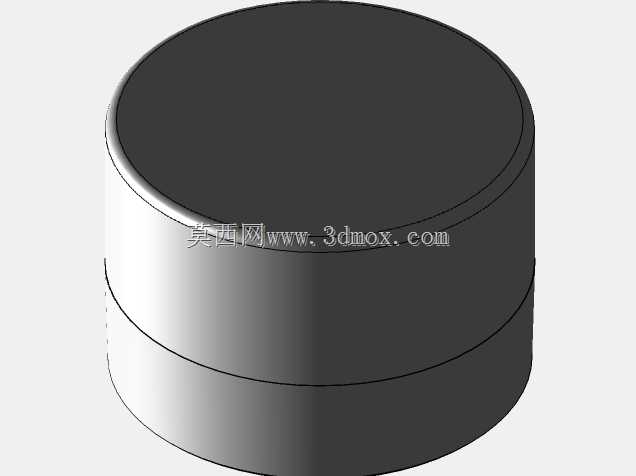

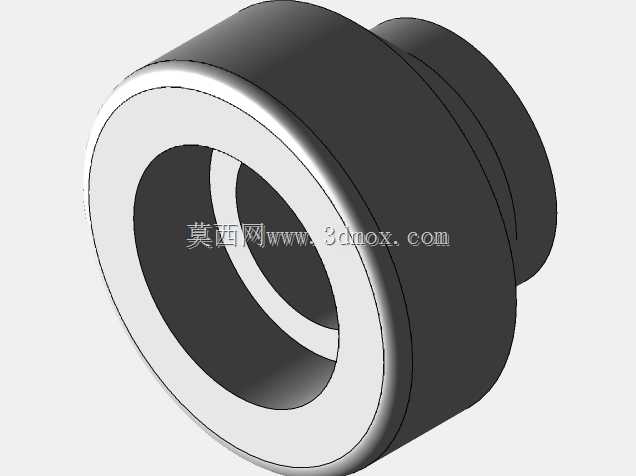

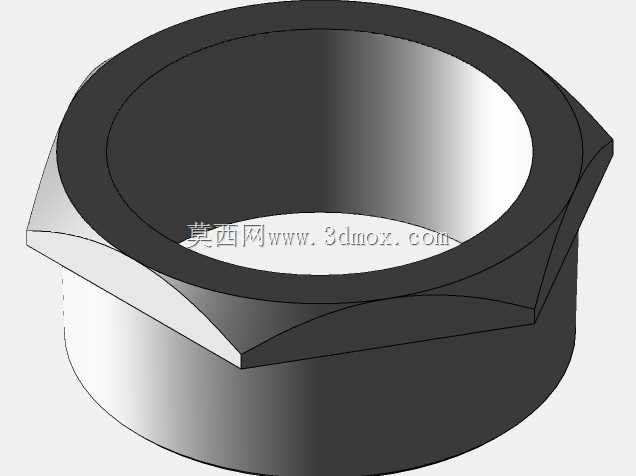

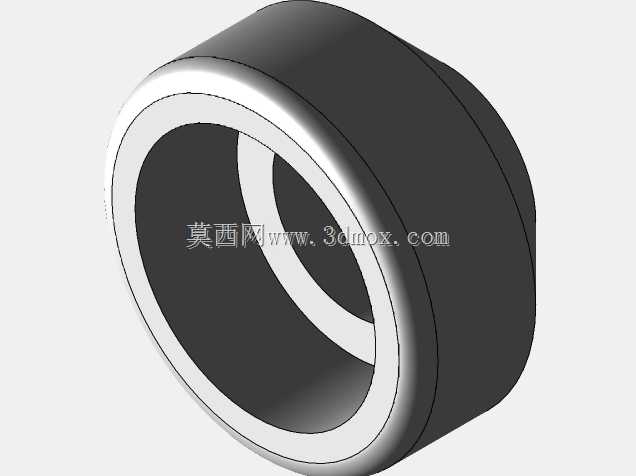

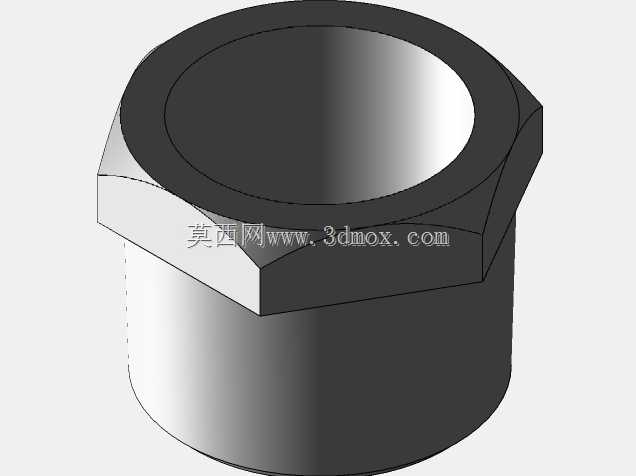

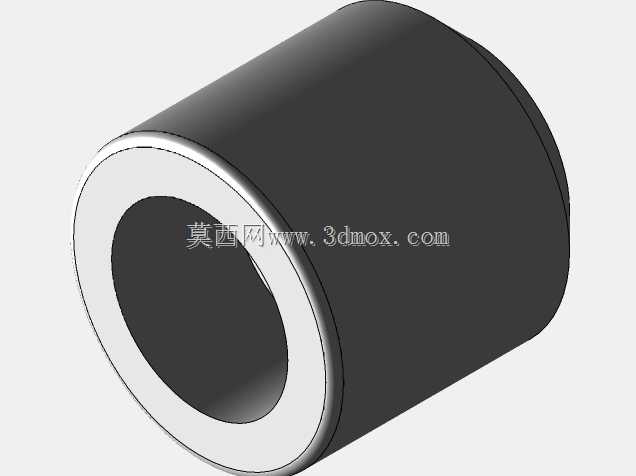

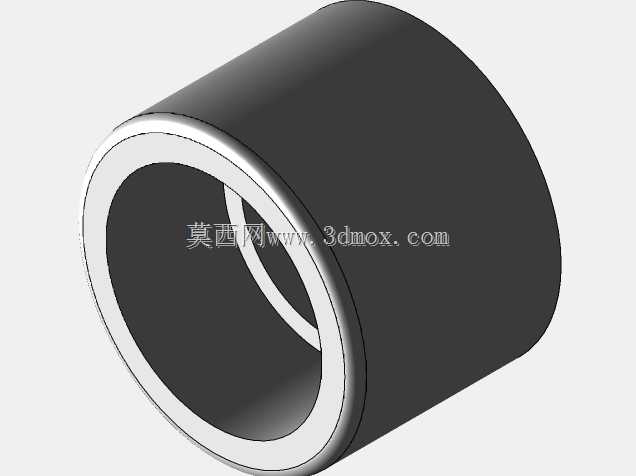

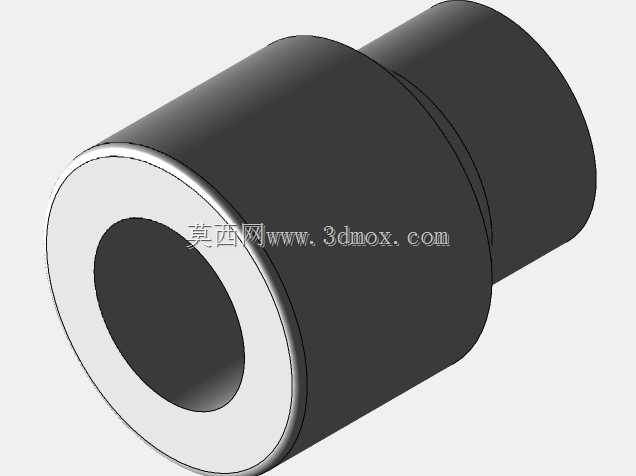

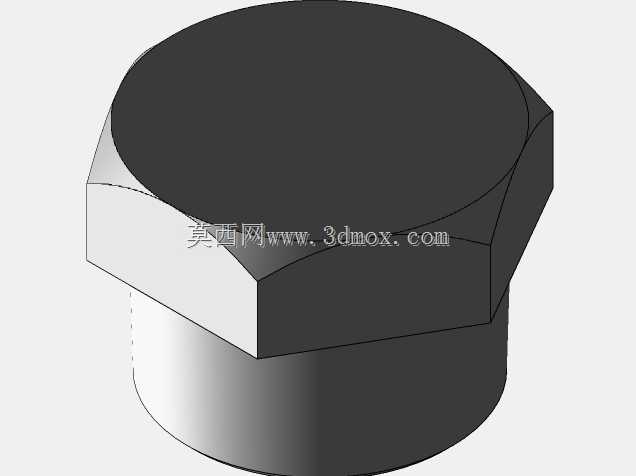

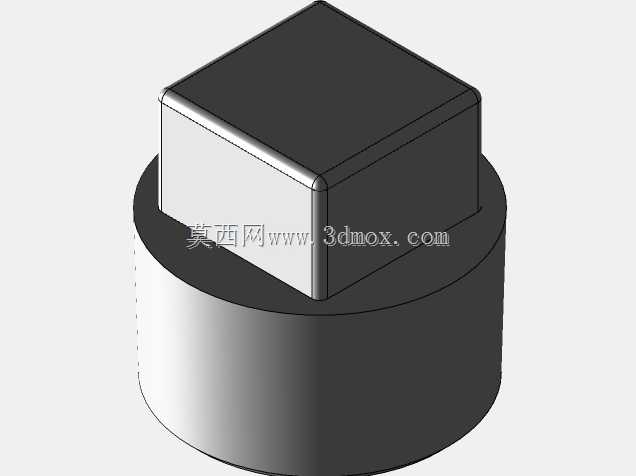

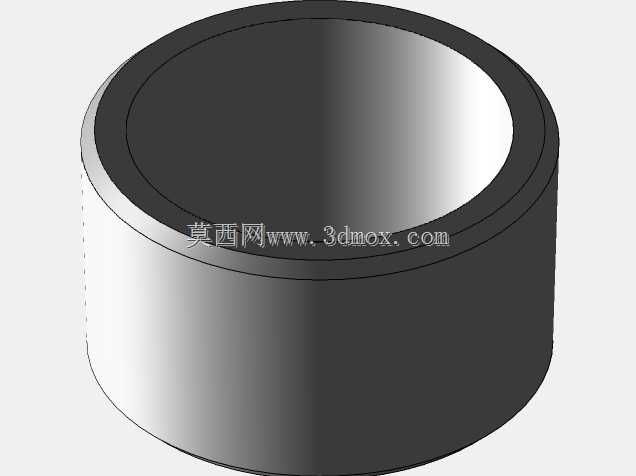

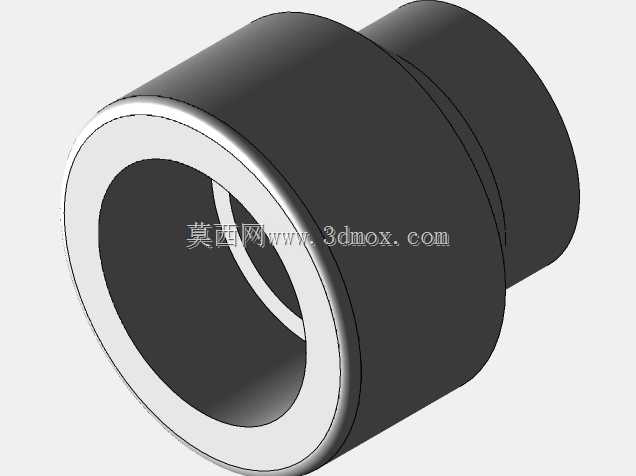

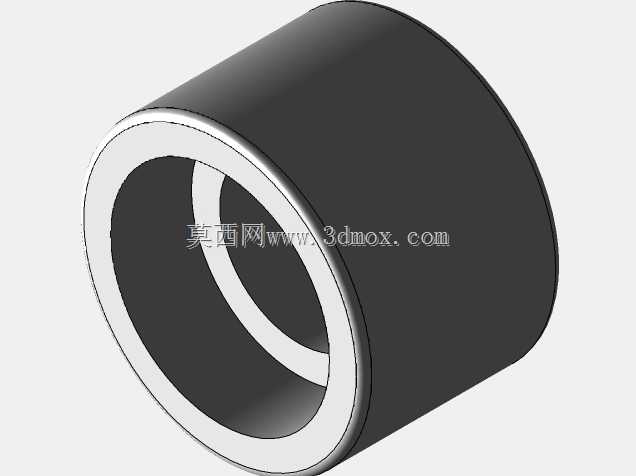

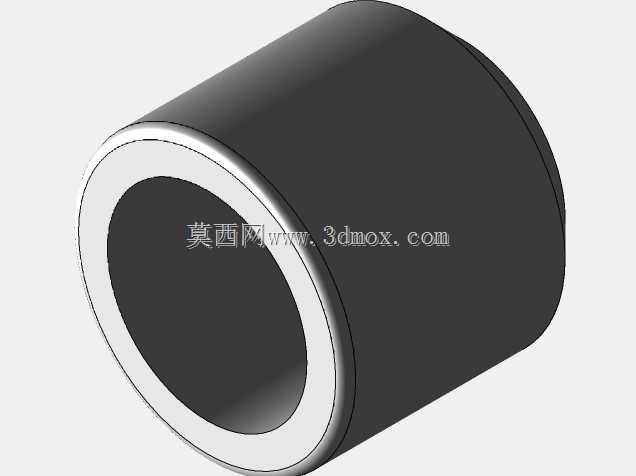

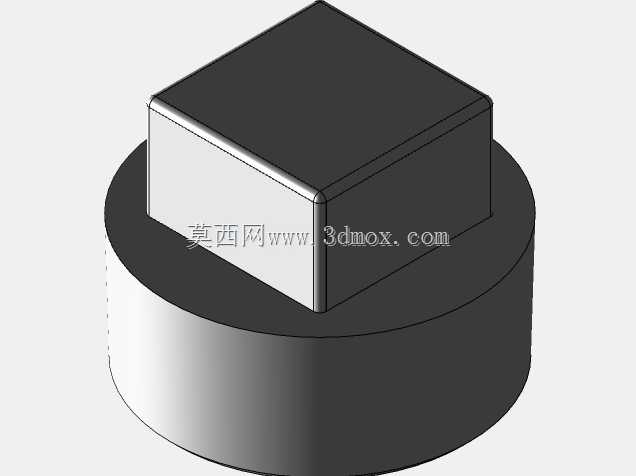

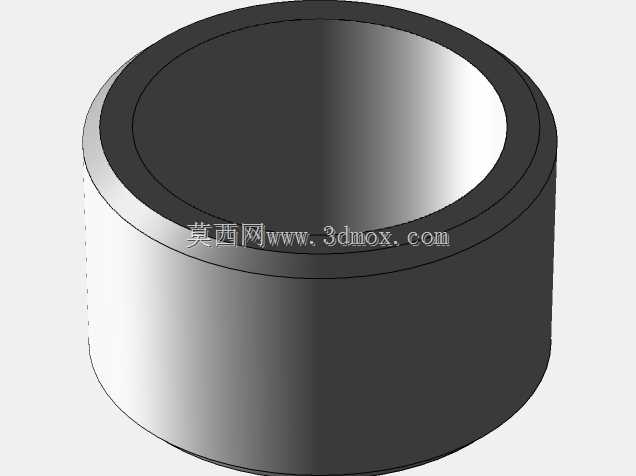

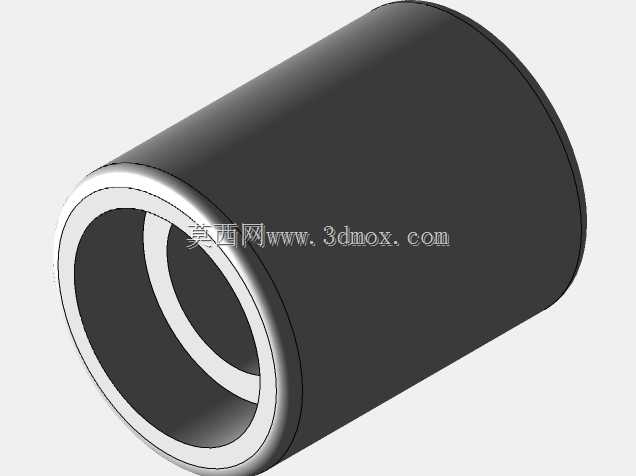

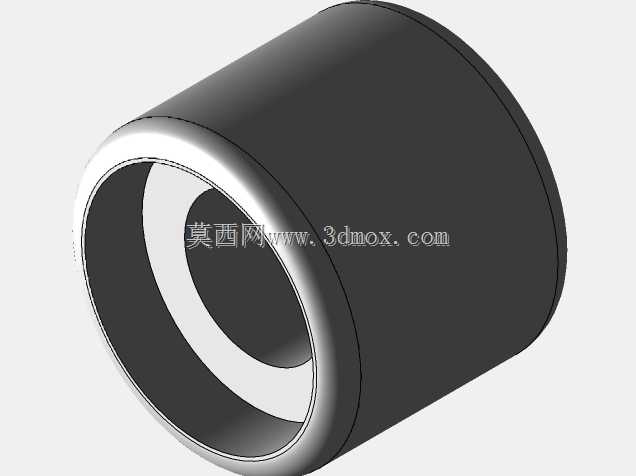

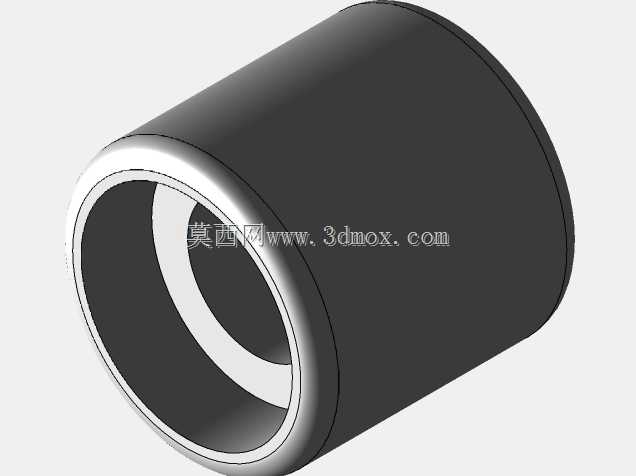

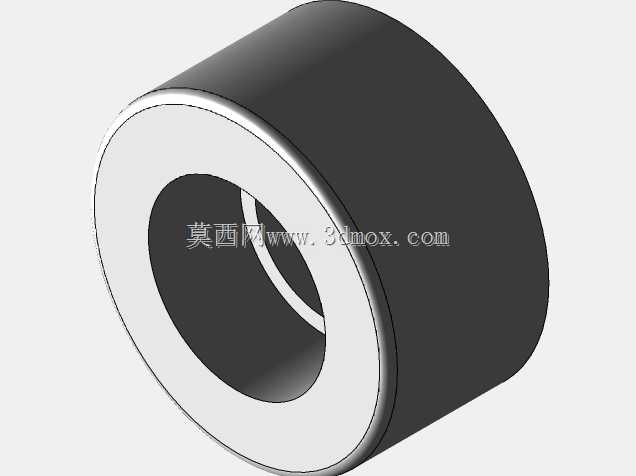

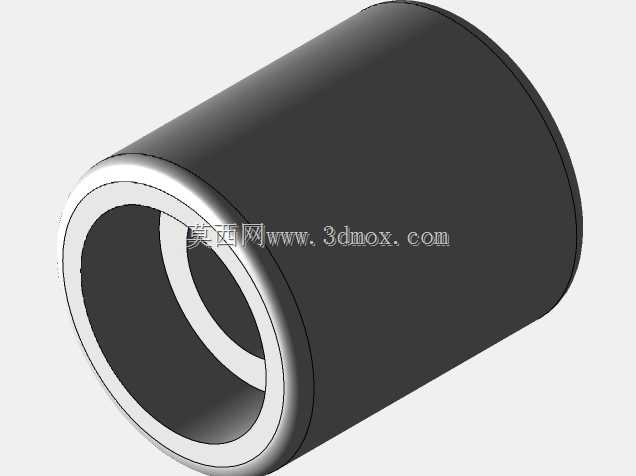

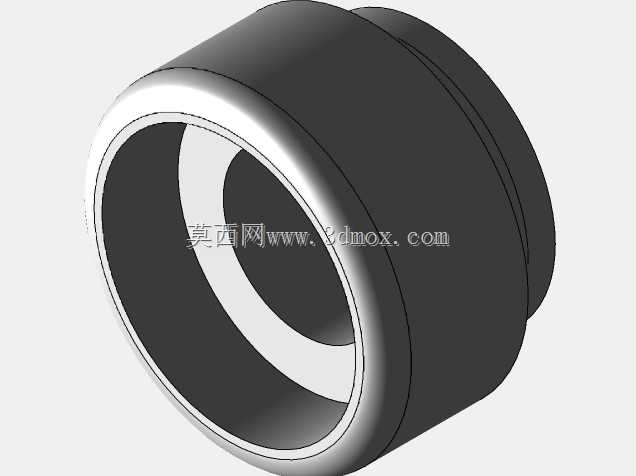

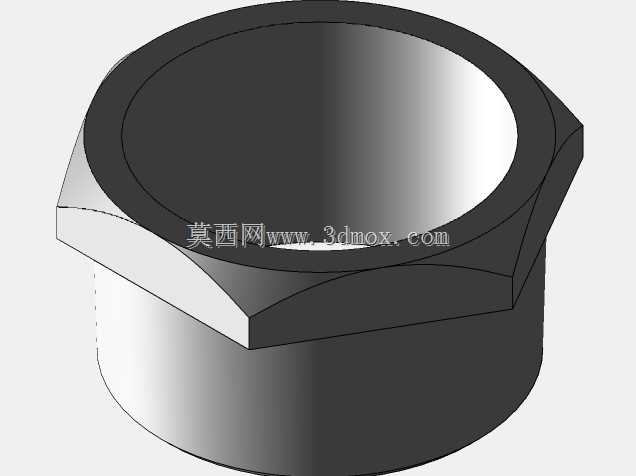

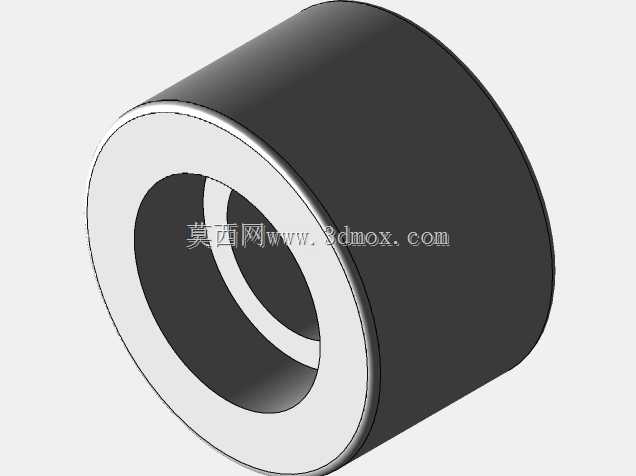

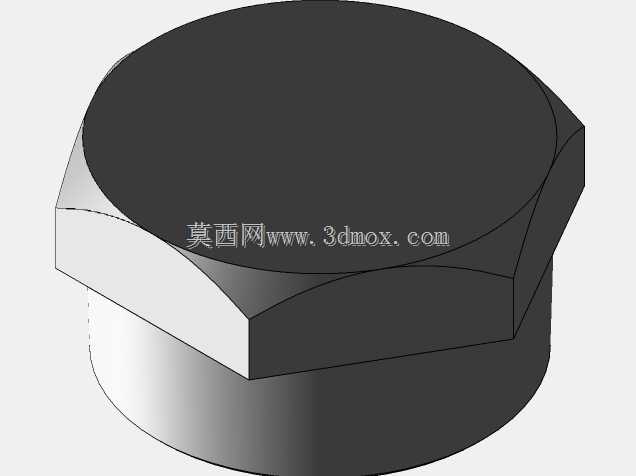

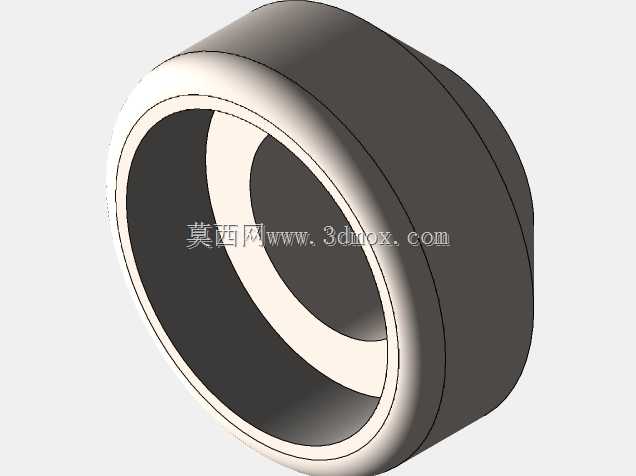

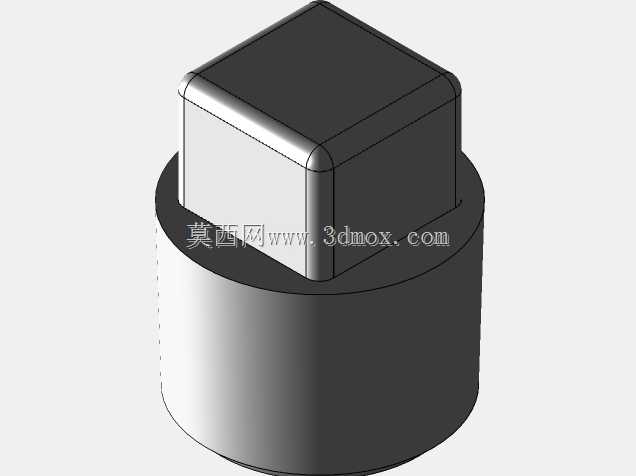

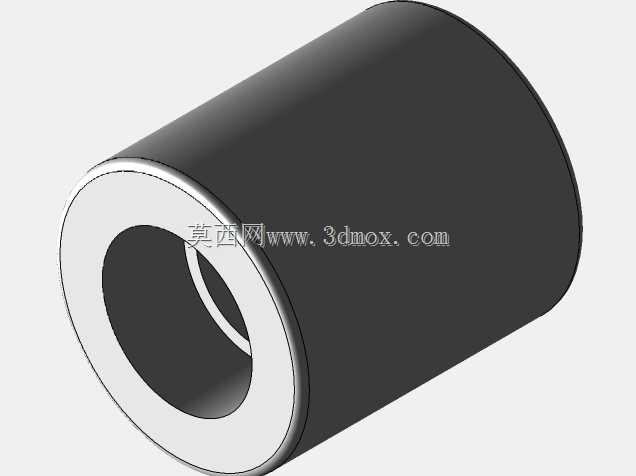

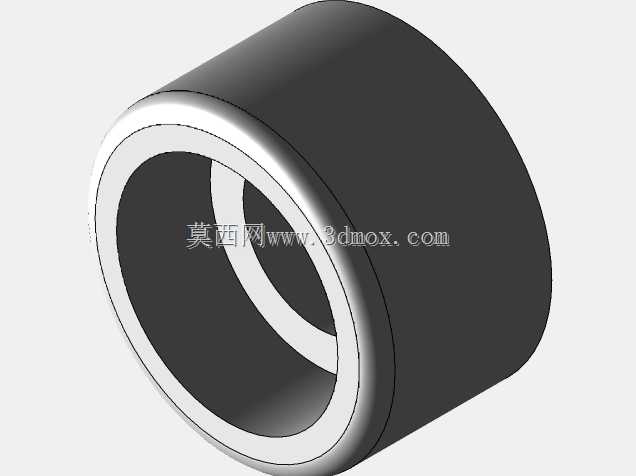

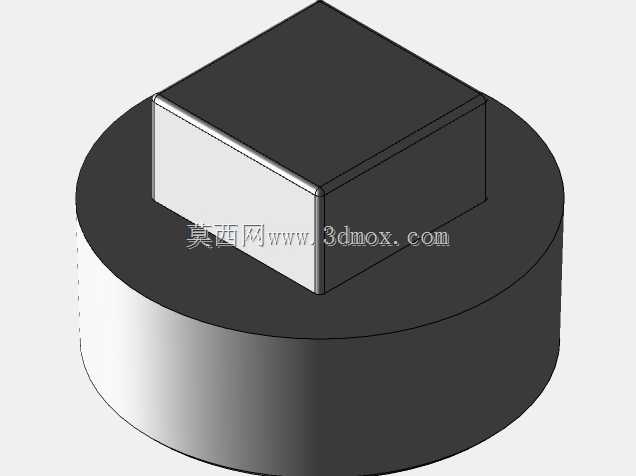

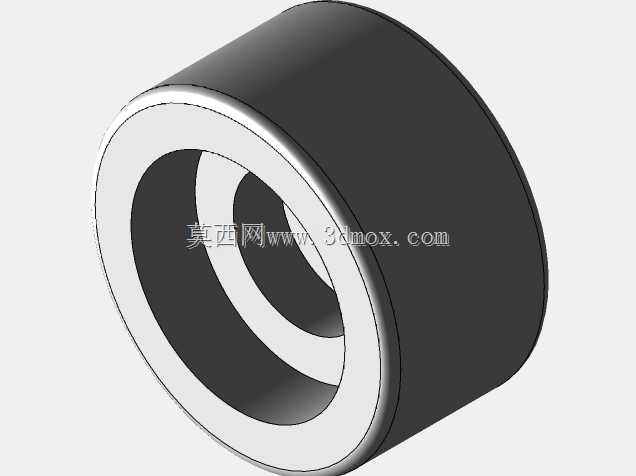

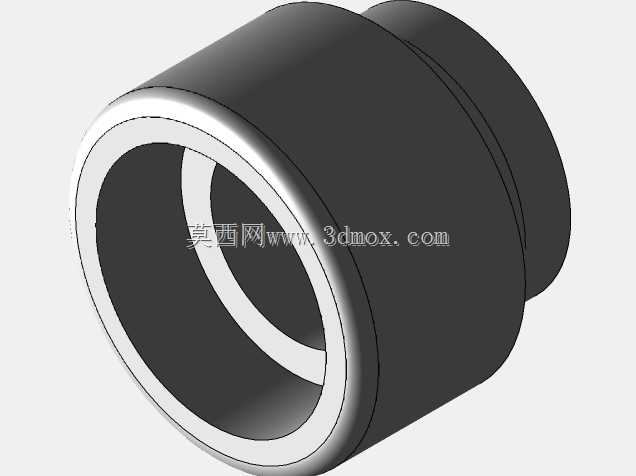

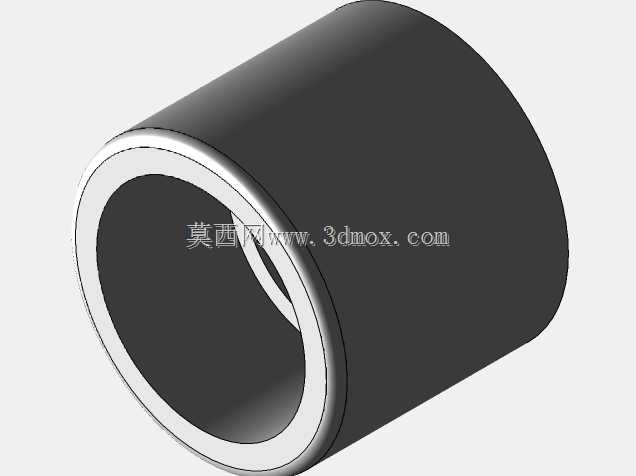

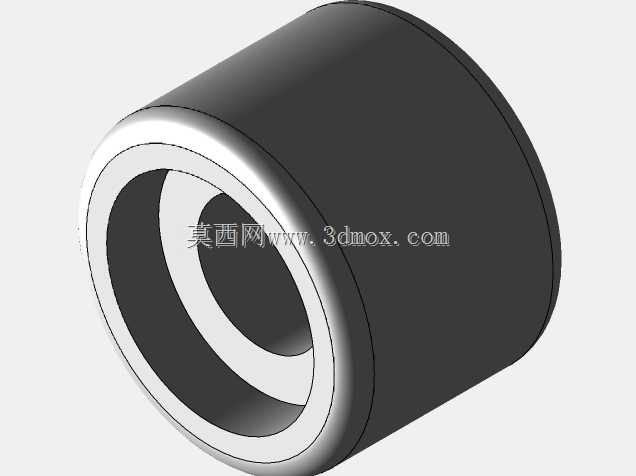

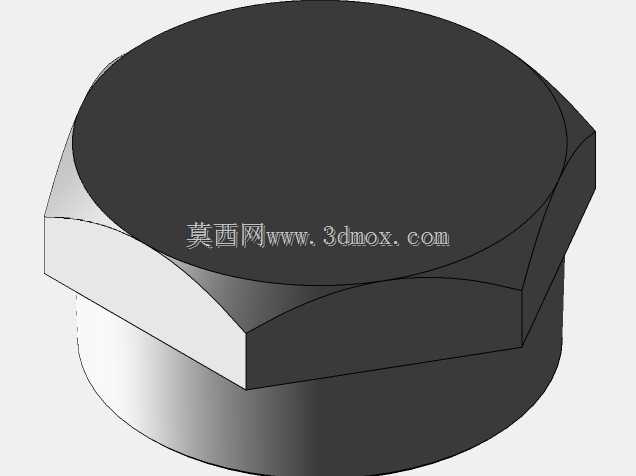

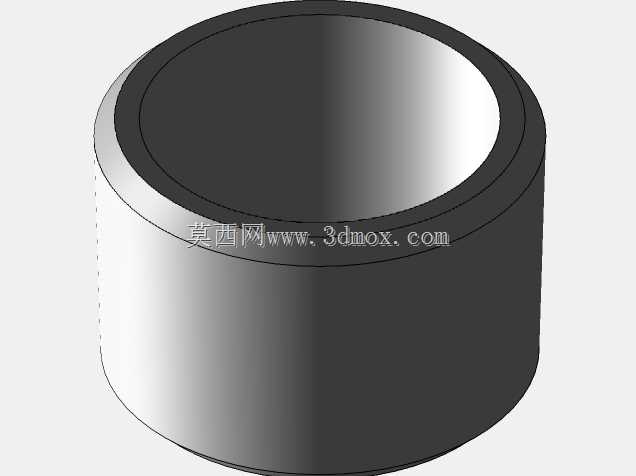

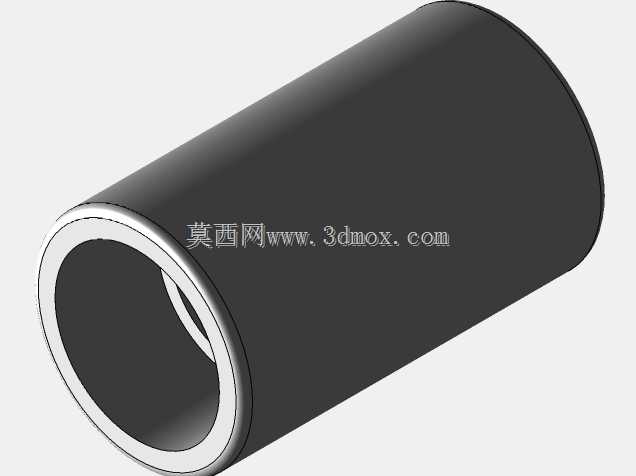

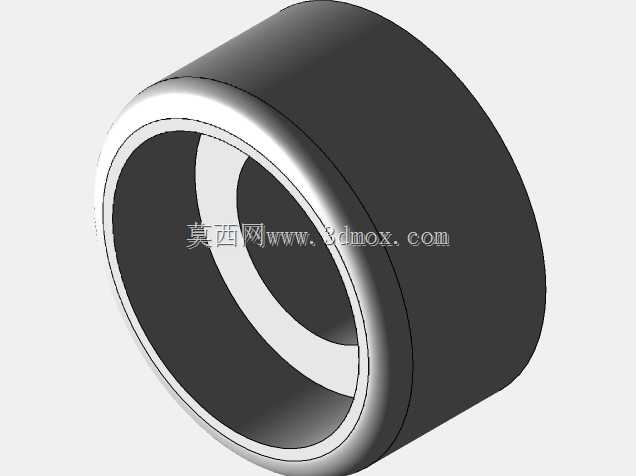

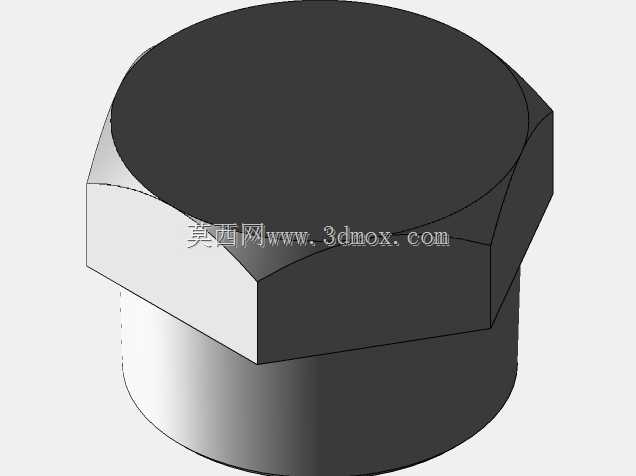

这套锻造螺纹配件组覆盖了压力管路系统中最常用的几类终端连接、转接、封堵元件，所有结构尺寸严格遵循ASME B16.11标准的公差要求，适配公称压力等级对应的承插与螺纹连接工况，在石化、电力、工业给排水、液压动力站的管路布设场景中，这类配件是实现管路分支、转向、端口封堵、元件转接的核心基础零件。从结构设计逻辑来看，所有带内螺纹的承口部位都做了导向倒角处理，安装时可快速对准外螺纹件，避免螺纹首牙磕碰损伤，锻造毛坯的流线沿零件受力方向分布，相比切削加工的同规格零件，抗冲击、抗内压疲劳性能提升40%以上，能承受管路系统中的水锤冲击与瞬时压力波动。不同结构的配件对应不同的管路功能：外六角堵头用于管路终端的临时或永久封堵，六方结构适配标准扳手的夹持力矩，拧紧时不会出现打滑崩边问题；凸台类零件用于仪表、传感器的取源接口安装，端面加工的密封槽可配合垫片实现无泄漏密封，凸台的高度预留了扳手操作空间，安装时不会和相邻管路产生干涉；联轴器类零件用于两段同规格或异规格管路的对接，内部的螺纹同轴度控制在0.05mm以内，对接后管路不会出现偏斜错位；衬套类零件用于管路变径转接，可实现不同公称通径管路的平滑过渡，减少介质流经时的局部阻力损失。从安装边界来看，所有零件的外部轮廓都做了最小化设计，相邻配件安装时的最小中心距符合标准管路排布要求，不会出现扳手空间不足的问题，螺纹部位的有效啮合长度满足压力密封要求，不需要额外增加密封填料厚度即可达到额定密封压力，零件端面的垂直度公差保证了对接后密封面的完全贴合，避免出现偏载泄漏。日常选型时，可根据管路的公称通径、介质压力、腐蚀等级匹配对应材质的配件，这套模型的所有配合尺寸都预留了标准公差余量，建模时直接调用即可完成管路装配，不需要反复调整配合间隙，能大幅提升管路系统的三维排布效率。
