化工管道用БП型焊接式承重支架

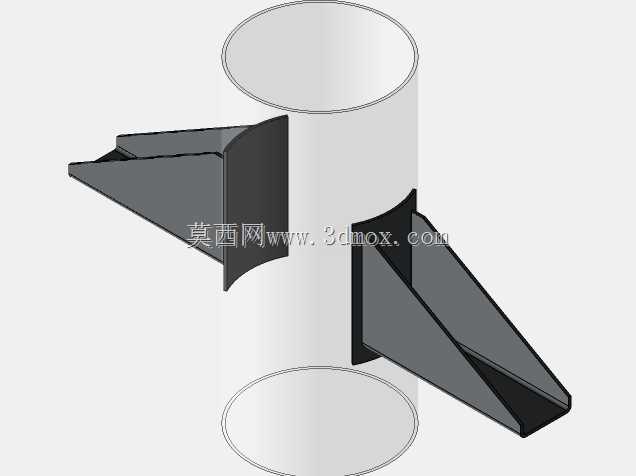

　　这类БП型管道支架多用于石化、市政给排水、热力输送等场景的架空管道布设环节，核心作用是承担竖向管道荷载，同时约束管道径向位移，避免管线因自重、介质流动冲击或热胀冷缩产生的应力拉扯焊缝、损坏接口密封件。从结构设计来看，该支架采用环抱式贴合弧面与圆柱管道外壁匹配，两侧带斜向加强筋的承托翼板直接搭设在并排布置的H型钢横梁上，斜筋的倾斜角度经过受力核算，可将管道传递的竖向荷载均匀分散到横梁接触面，避免局部应力集中导致翼板变形；弧面与管道接触的边缘做了微小倒角处理，防止安装时剐蹭管道防腐层，也能减少应力集中对管道外壁的损伤。安装边界方面，支架的弧面曲率需与所适配管道的外径完全匹配，两侧翼板的跨度要对应下方支撑横梁的中心间距，

　　安装时翼板与横梁采用焊接固定，焊接位置需避开横梁的受拉翼缘边缘，减少对横梁结构强度的影响；支架在管道上的定位需结合管线补偿器的布置位置确定，距离焊口、法兰接口的距离要满足管线检修的操作空间要求，不能遮挡螺栓拆装位置。不同于普通卡箍式支架，这款支架的承托结构为一体化焊接成型，没有活动连接部件，适用于无明显轴向位移的固定管段，承重能力比同规格的拼装式支架高30%左右，尤其适合大口径、重介质的竖向或水平敷设管道。设计时特意将承托翼板的下表面做了平面度处理，保证与H型钢横梁上表面完全贴合，避免出现点接触导致的局部压溃；斜加强筋的厚度与翼板厚度保持一致，焊接时采用连续角焊缝，焊脚尺寸符合钢结构焊接规范要求，无需额外做补强处理。实际布设时，同一段管线上的同型号支架安装高度要保持统一，避免管道出现局部弯折应力，支架与管道之间可根据管线防腐要求添加薄橡胶垫片，既可以防止不同金属接触产生电化学腐蚀，也能缓冲管道运行时的微幅振动。
