卧式多接管承压储液罐体结构设计

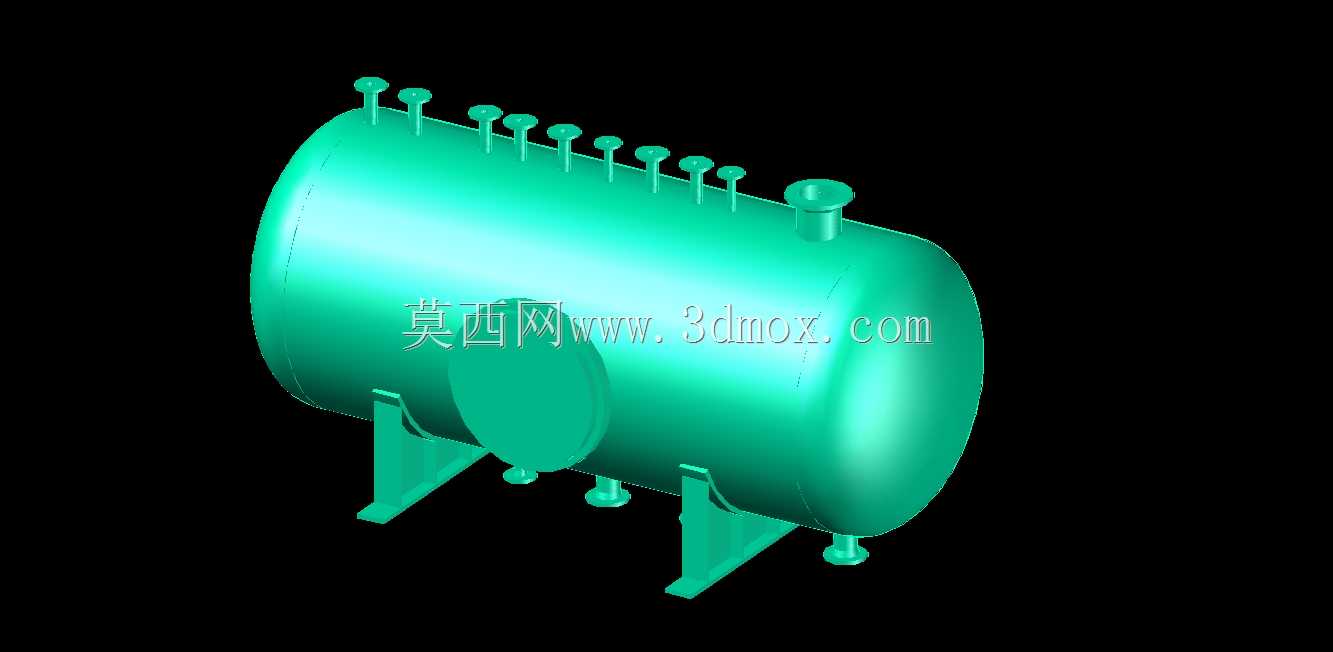

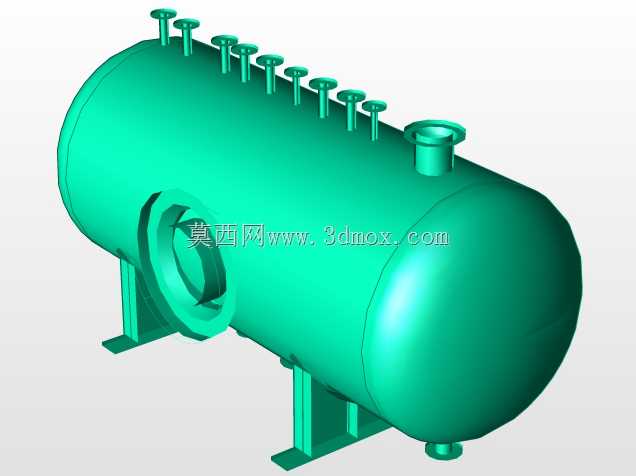

该卧式承压储液罐体主要应用于化工流体存储、暖通换热系统配套、工业给排水缓冲等场景，可作为中间缓冲容器、暂存储罐使用，适配常压或低压工况下的流体介质存储需求，在中小型生产装置、厂区公用工程配套中应用较为广泛。从结构设计来看，整体采用标准椭圆封头搭配圆柱形筒体的经典承压结构，筒体两端的椭圆封头曲率经过优化，能够在同等壁厚条件下更好分散内部介质压力，降低应力集中风险，相比平盖结构可减少15%左右的局部应力峰值，适配低压工况下的长期稳定运行需求。筒体顶部沿轴向均匀排布多组小口径接管，可分别作为排气口、液位计接口、温度传感器安装口、备用工艺接口使用，接管排布间距充分考虑了现场安装时的阀门操作空间、仪表接线空间，相邻接管中心距预留了足够的法兰安装余量，避免后期加装配件时出现操作干涉。筒体顶部单独设置的大口径接管可作为人孔或主进料口使用，大尺寸开口处做了局部补强设计，通过增加补强圈厚度抵消开口对筒体整体强度的削弱，保证承压能力不受开口影响。筒体底部设置两组鞍式支座作为支撑结构，支座的包角、腹板厚度经过受力校核，能够均匀承载满液状态下的罐体总重量，支座底板预留了地脚螺栓安装孔，可直接与混凝土基础或钢结构机架连接固定，安装时需保证两个支座的水平度偏差控制在允许范围内，避免筒体产生附加弯曲应力。底部还设置了三组小口径接管，分别作为排污口、出料口、备用排液口使用，排污口设置在筒体最低点位置，可保证停机检修时内部残液完全排空，减少介质残留带来的腐蚀风险。建模过程中严格遵循压力容器相关设计规范，筒体壁厚、接管伸出长度、支座尺寸均按照常规低压储罐的通用参数设定，所有接管的法兰连接面均做了统一基准处理，方便后续对接管道时的装配对位，模型的装配层级清晰，可直接提取各部分零件用于工程出图、装配干涉检查，也可作为同类型储罐设计的参考基础模型，调整尺寸参数后即可适配不同容积、不同压力等级的储液罐设计需求。安装边界方面，需预留罐体轴向的热膨胀余量，其中一个支座设计为滑动支座形式，可抵消介质温度变化带来的筒体轴向伸缩变形，避免热应力对支座或连接管道造成损坏，罐体周边需预留足够的操作空间，满足日常巡检、阀门操作、仪表维护的作业需求。
