锥底立式垃圾箱通风排气结构设计

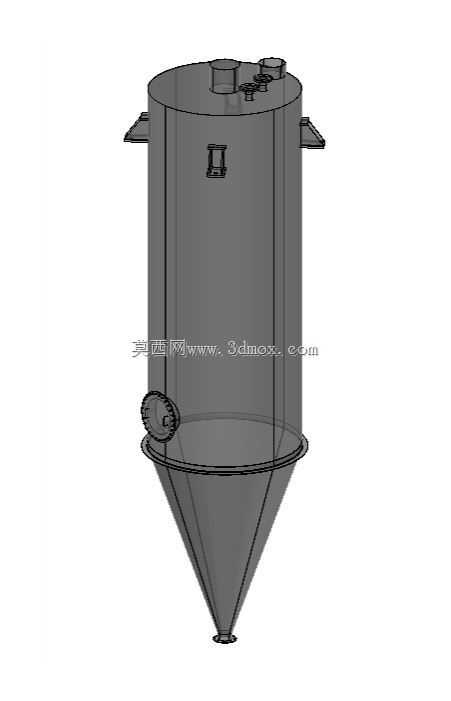

该结构主要应用于环卫垃圾中转暂存、工业散料密闭存储场景中，作为立式储料腔体的配套通风组件，解决密闭腔体内部因物料发酵、温度变化产生的压差失衡、异味淤积问题，避免腔体内外压差过大导致的结构变形，同时减少内部积存的污浊气体无组织散溢。从结构设计来看，整体采用立式圆柱加锥底的腔体构型，圆柱段侧壁对称设置两处外伸安装支耳，可直接通过螺栓配合将整个腔体固定在支撑架体上，支耳的位置经过受力校核，避开了锥段与圆柱段的焊缝应力集中区，安装后整体重心落在支撑框架的中心范围内，满载工况下不会出现偏载倾覆的问题。顶部设置多组不同通径的接口，除主通风口外，预留的小口径接口可根据实际工况对接压力检测元件、喷淋降尘管路或者辅助排气支路，侧部靠近圆柱段下沿的位置设置了快开式检修口，日常运维时无需进入腔体内部即可完成通风口滤网的清理、积料的铲除作业，锥底的大角度收缩设计可让内部存储的物料依靠自重顺利滑落至底部出料口，不会在锥段壁挂料积留，减少通风口被物料堵塞的概率。设计过程中优先考虑了安装边界的适配性，圆柱段外径、支耳的孔位间距均匹配现有主流环卫中转设备的安装架尺寸，现场改造更换时无需重新加工适配支架，通风口的通流面积经过测算，可满足5立方容积腔体每小时12次的换气需求，即使在夏季高温时段，腔体内因垃圾发酵产生的膨胀气体也可顺利通过通风口排出，不会出现腔体鼓胀、密封胶条被冲开的问题。侧壁的通风口采用内置挡雨格栅结构，户外布置时雨水不会顺着通风口灌入腔体内部，同时格栅的间隙尺寸经过优化，可阻挡大块物料被气流裹挟带出通风口，减少排气过程中的物料遗撒。锥底底部的出料口采用标准法兰连接结构，可直接对接螺旋出料机或者闸板阀，无需额外制作过渡连接段，整个结构的焊缝均采用连续满焊工艺，避免腔体出现漏风漏液的问题，外壁的加强筋设置在圆柱段与锥段的衔接位置，抵消满料工况下锥段对圆柱段下沿的拉扯应力，延长整体结构的使用寿命。
