家用净水系统水膜过滤器外壳结构设计

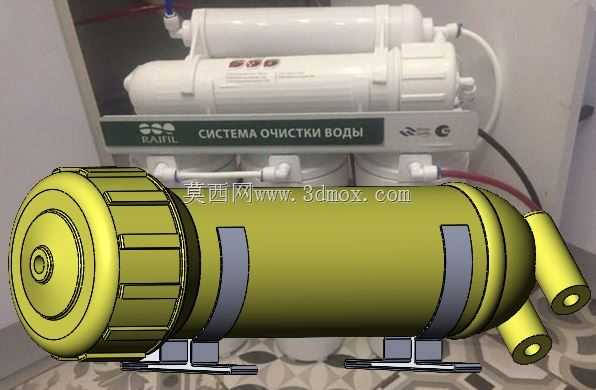

这款水膜过滤器外壳主要适配家用终端净水场景，多用于厨下式反渗透净水机组的前置或核心膜元件封装，承担膜芯固定、流道分隔、承压密封的核心作用，是家用净水设备中直接决定滤芯使用寿命与漏水风险的关键结构件。从实际应用场景来看，这类滤壳需要适配普通家庭厨下狭小的安装空间，同时要承受日常自来水管网的动态水压波动，还要兼顾换芯操作的便捷性，不需要专业工具就能完成滤芯更换，适配普通用户的日常维护需求。

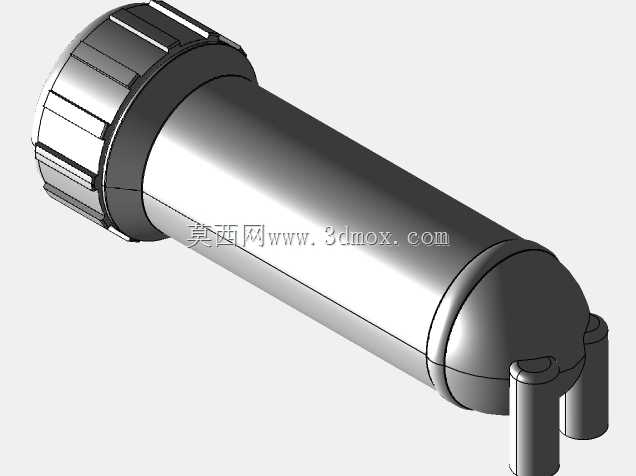

设计过程中优先考虑了承压结构的合理性，筒体采用等壁厚圆弧过渡设计，两端的端盖衔接处做了多圈密封槽结构，配合径向O型圈实现静密封，避免长期承压下出现渗漏风险；端部的旋拧结构做了防滑筋条设计，筋条高度与间距经过反复调整，既保证徒手旋拧时的摩擦力足够，又不会因为筋条过锐划伤用户手部。侧面的两个进出水接口采用侧出式布局，接口轴线与筒体轴线垂直，预留了标准快接插头的安装位，适配家用净水系统常用的PE管路快接结构，不需要额外套丝或者粘接，安装时直接插入管路即可完成密封，大幅降低现场安装的操作难度。

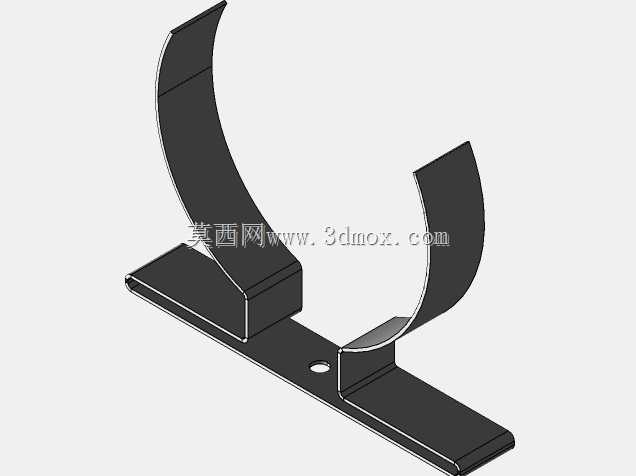

安装边界方面，筒体底部设计了两个对称的安装支脚，支脚上预留了标准安装孔位，可以直接通过自攻螺丝固定在净水机的内置安装架上，支脚与筒体之间做了加强筋连接，避免长期承重或者水压冲击下支脚断裂；整体径向尺寸控制在适配常规1812、2012规格家用膜元件的范围，轴向长度预留了膜元件端部密封圈的压缩余量，不会出现膜元件装不到位或者顶裂端盖的问题。流道设计上，进水端与浓水、纯水端的分隔结构做了错位挡筋，避免进水短流直接从出水口流出，保证水流全部穿过膜元件表面完成过滤，提升膜元件的利用率。外壳表面做了哑光质感的结构处理，既不会因为长期处于厨下潮湿环境出现表面积水留痕，也能和常见的白色净水机滤瓶形成视觉区分，方便用户快速识别膜滤壳的位置，换芯时不会搞错滤芯类型。端部的锁紧结构采用多线螺纹设计，旋拧圈数控制在1.5圈即可完成锁紧或者拆卸，相比普通单线螺纹的滤壳，换芯操作的效率提升明显，同时多线螺纹的自锁性能经过验证，在0.1-0.4MPa的常规家用供水压力范围内不会出现松脱问题。
