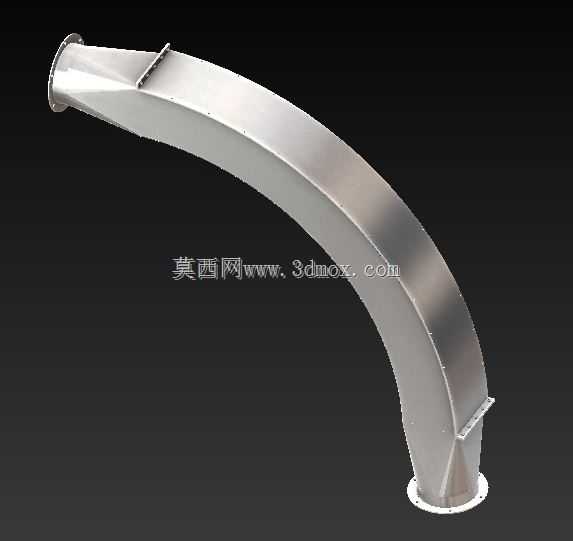

带可拆卸耐磨钢盖的气动输送弯管结构

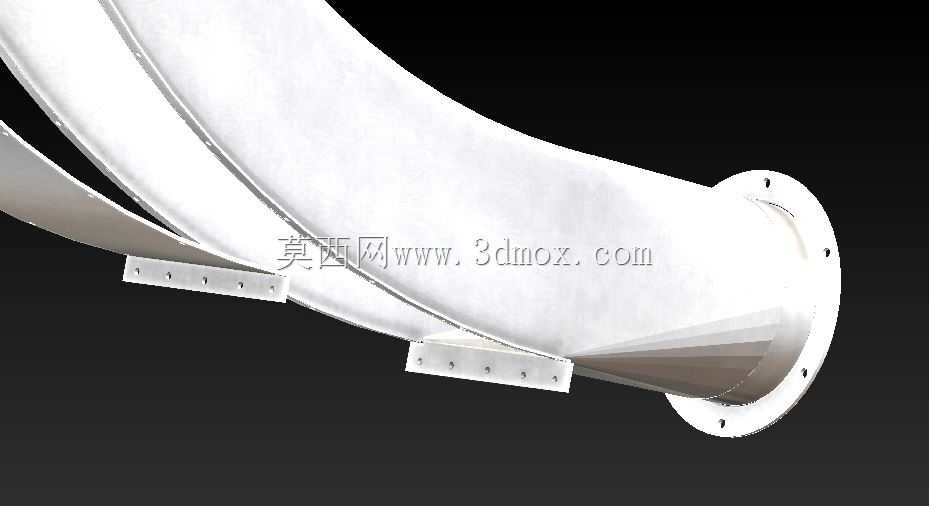

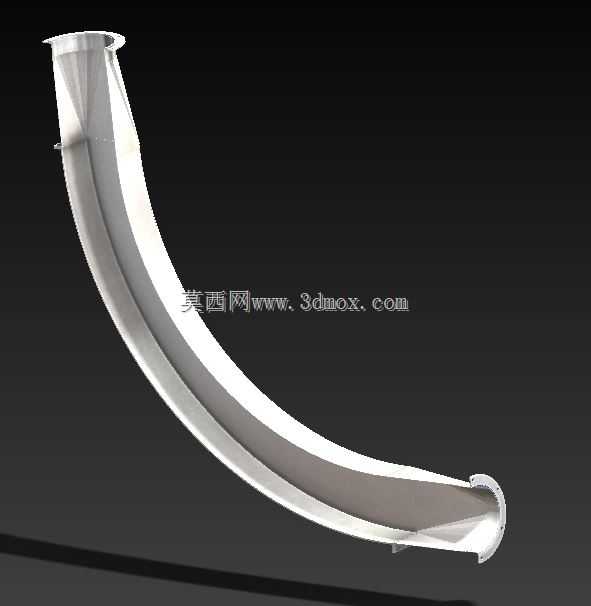

在粉体、颗粒物料的正压稀相、密相气动输送系统中，管路转向位置的磨损问题一直是现场运维的核心痛点，常规无缝弯管在高速物料持续冲刷下，短则数月就会出现磨穿漏料的情况，不仅造成物料损耗，还会影响整套输送线的密闭性，导致风压不稳、输送效率下降，频繁停机更换管件也会拉高整条产线的运维成本。这款弯管结构正是针对这类工程痛点设计，转向段采用大曲率半径的弧形流道设计，曲率直径与管路通径的比值控制在6:1，相比常规小曲率弯管，能大幅降低物料在转向过程中对管壁的法向冲击速度，减少紊流产生的局部涡流磨损，让物料在转向段保持相对平顺的流动状态，降低输送过程中的压损，避免颗粒物料在弯管处出现堵料、积料的问题。弯管外侧受物料冲刷最严重的位置，设计了可拆卸的AR耐磨钢盖，钢盖通过法兰连接结构与弯管主体固定，连接位置采用密封垫片保证管路整体的气密性，当耐磨盖受物料冲刷磨损到阈值时，无需整段更换弯管，仅需拆卸螺栓更换耐磨钢盖即可，大幅降低备件更换成本与停机维护时长，钢盖采用高硬度耐磨钢材加工，抗冲刷性能是普通碳钢弯管的数倍，能有效延长弯管的整体使用寿命。从安装边界来看，弯管两端采用标准法兰连接结构，法兰的螺栓孔分布、密封面尺寸匹配常规气动输送管路的通用安装标准，可直接替换现有管路中同通径的常规弯管，无需对现有管路支架、连接结构做额外改造，适配性较强。建模过程中对弯管内部流道做了连续顺滑处理，没有台阶、锐角等容易造成物料卡滞的结构，法兰连接位置的密封槽、螺栓孔位都按照通用机械安装标准做了参数化建模，可直接根据实际管路通径调整参数生成对应规格的模型，耐磨钢盖与弯管主体的配合面做了公差匹配设计，保证安装后贴合紧密，不会出现漏风、漏料的问题。在粮食加工、化工粉体输送、建材粉料输送、塑料颗粒输送等行业的气动输送线中，这类带可更换耐磨结构的弯管，能有效降低管路运维频次，尤其适合输送磨琢性较强的物料，比如石英砂、水泥、矿粉、粮食颗粒等工况，在设计选型时可根据实际输送风压、物料特性调整耐磨钢盖的厚度与材质，也可根据现场管路布局调整弯管的转向角度，适配不同的管路走向需求。
