工业管路用截止式阀门结构设计方案

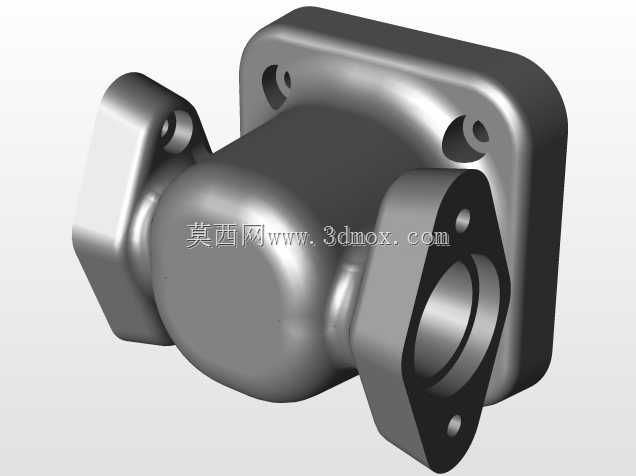

在化工流体输送、市政给排水、暖通空调循环、工业制程管路系统中，阀门是控制介质通断、调节流量压力的核心承压部件，其结构合理性直接决定整套管路系统的运行稳定性与运维成本。做这款阀门的结构设计时，首先要锚定实际安装场景的边界条件：常规中低压工业管路的公称通径覆盖DN15到DN100区间，对应安装法兰的螺栓孔距、密封面凸台尺寸完全匹配现行管路法兰标准，不需要额外加工转接件就能直接对接现有管线，阀体进出口的同轴度公差控制在0.05mm以内，避免安装后出现管路附加应力导致密封面渗漏。

设计过程中没有追求冗余的复杂结构，而是把核心精力放在密封可靠性与操作力矩的平衡上。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面结构在相同压紧力下能获得更高的密封比压，同时对介质中的微小固体杂质有一定的自清洁效果，不会因为少量杂质卡滞就出现密封失效。阀杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，耐磨性能更好，长期频繁开关也不会出现螺纹滑牙问题，同时在阀杆与阀体压盖之间设置了多层填料密封结构，填料压盖的压紧螺栓预留了足够的调节行程，现场运维时不需要拆解阀门就能在线补充压紧填料，快速消除外漏隐患。

从实际使用场景出发，这款阀门的手轮操作半径经过反复校核，在公称压力1.6MPa的工况下，单人不需要加力杆就能完成全开全关操作，手轮表面做了防滑滚花结构，戴劳保手套操作也不会出现打滑。阀体的流道采用等径流线型设计，没有突兀的截面突变，介质流经阀门时的局部阻力系数比普通直角流道阀门低30%左右，能有效降低管路系统的输送能耗，减少湍流导致的阀体内壁冲蚀。阀体外部的加强筋布局不是随意布置的，而是对应介质承压时的应力集中区域设置，在保证阀体承压强度满足1.5倍公称压力水压试验要求的前提下，尽可能降低阀体整体重量，减少安装时的吊装负载。

考虑到不同工况的安装需求，阀门的结构预留了驱动件改装接口，后期如果需要接入自动化控制系统，不需要更换阀体，直接在阀杆上端加装电动或者气动执行器就能实现远程自动控制，接口尺寸匹配通用执行器的安装标准，不需要单独定制转接法兰。在安装边界的设计上，阀门的结构长度严格遵循行业通用尺寸规范，老旧管线上的同规格阀门损坏时，可以直接替换安装，不需要调整两端管线的间距，大幅缩短现场检修的停机时间。阀瓣的行程设计也做了优化，全开状态下阀瓣完全退入阀腔上部的避让空间，不会在流道内形成遮挡，通球扫线作业时可以顺利通过清管球，不需要拆解阀门就能完成管路清洁作业。
