手动曲柄操作手柄结构设计

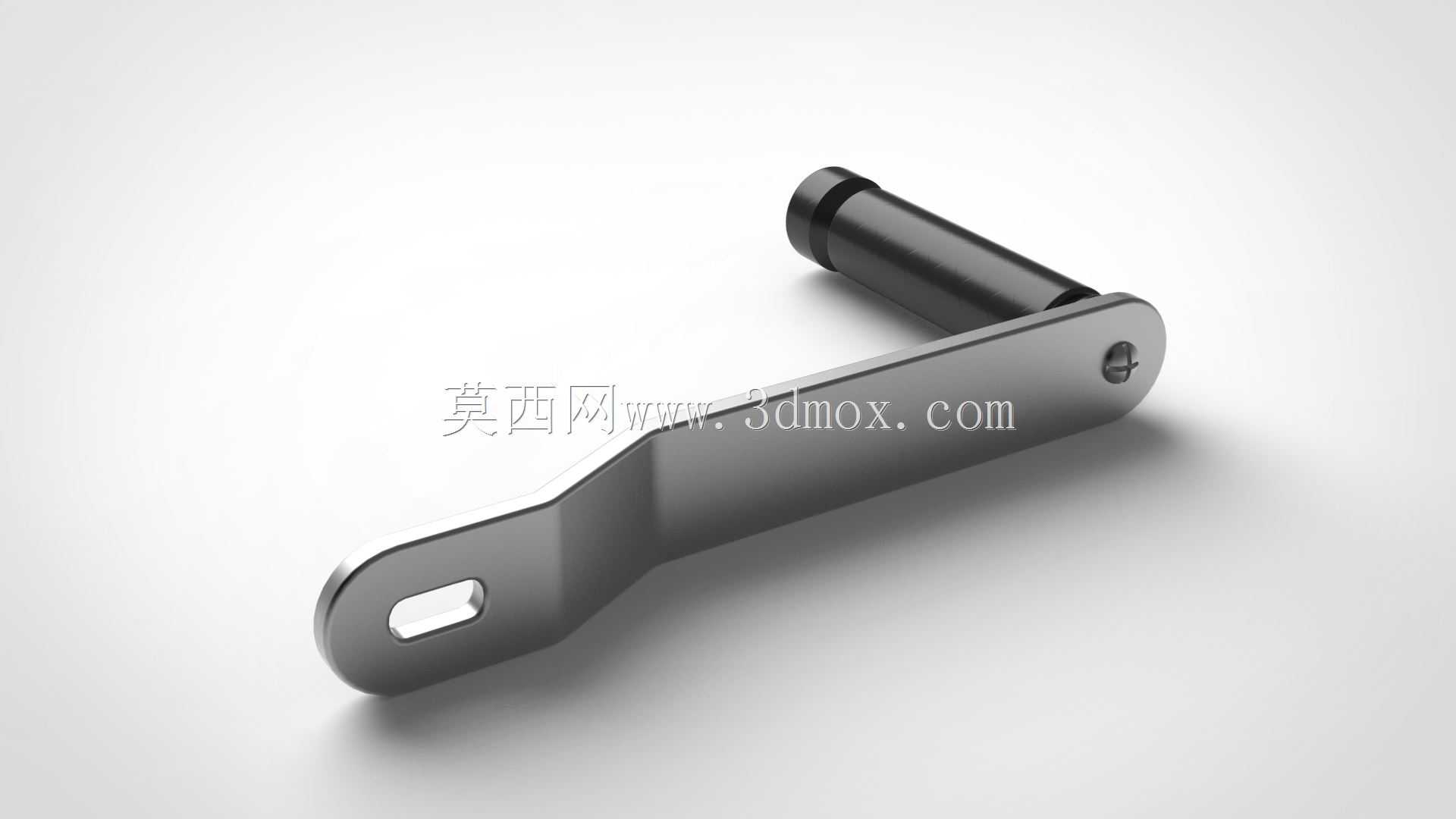

　　这款手动曲柄手柄主要适配小型手动绞车、手摇式调节机构的动力输入场景，在户外无供电的起重调节、设备张紧作业、小型机具位移调整工况中，作为人力扭矩输入的直接承载部件使用。从结构设计逻辑来看，整体采用长力臂弯折构型，力臂段做了等强度变截面处理，靠近握持轴的位置截面厚度逐步增加，抵消大扭矩输入时的根部应力集中，避免长期往复受力出现金属疲劳断裂。握持端的圆柱轴做了限位轴肩设计，安装后可通过端部的紧定螺钉锁定在对应安装孔内，防止操作过程中轴体脱出，轴身的表面粗糙度控制在Ra1.6以内，手摇操作时不会出现卡滞、磨手的问题。力臂末端的长条形安装孔做了圆角过渡处理，可适配不同孔距的连杆对接需求，安装时无需额外扩孔即可完成对位，

　　适配M6-M8规格的连接紧固件，安装边界上，整体力臂有效长度控制在120mm左右，握持轴直径16mm，突出安装面的长度为45mm，安装后预留的操作回转半径不小于130mm，不会和周边的机架、护板结构产生运动干涉。实际作业过程中，操作人员握持圆柱轴做圆周回转，即可通过力臂放大输入扭矩，带动绞车卷筒或者调节机构运转，相比直柄式操作件，同输入力下可输出1.5倍以上的扭矩，降低操作人员的施力强度。力臂主体采用钣金冲压成型工艺，边缘做了倒钝去毛刺处理，表面做哑光防锈处理，适配潮湿、多粉尘的户外作业环境，长期使用不会出现锈蚀卡滞的问题。设计过程中针对受力薄弱点做了有限元校核，在施加200N的握持端切向力时，最大应力出现在力臂弯折处，数值远低于常用碳素结构钢的屈服强度，可满足10000次以上往复操作的使用寿命要求，无需额外做加强筋结构即可保证结构刚性，控制整体零件重量在150g以内，拆装搬运都十分便捷。
