BS系列溶剂粘接式PVC管路活接结构

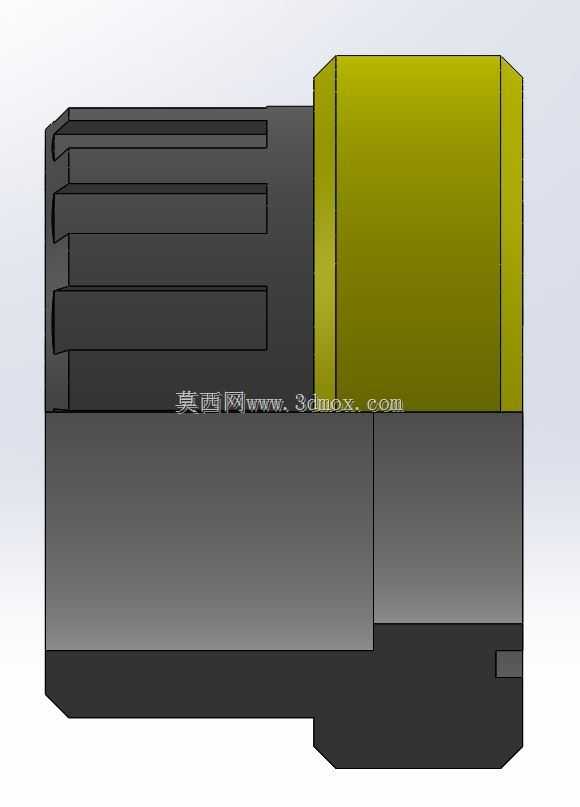

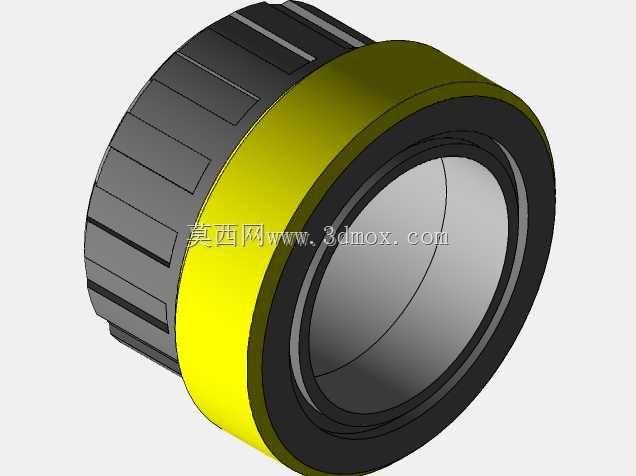

这款PVC活套主要应用在民用给排水、化工流体输送、农用灌溉等采用PVC-U管材的管路系统中，作为可拆卸的连接节点使用，在需要后期检修、设备拆装、管路分段维护的管段位置，这类活接是必不可少的管路配件，相比传统粘接固定的直接头，它可以在不截断管材的前提下完成局部管路的拆解与重装，大幅降低后期运维的改造成本。从结构设计来看，活套采用三件式组合结构，包含带承插口的公端、带承插口的母端，以及外侧的锁紧压圈，公端与母端的对接位置预留了密封件安装槽，锁紧压圈内侧设计有梯形内螺纹，与公端外侧的外螺纹配合，旋紧过程中会逐步将公母端的对接面压紧，实现密封与结构锁固。外侧的锁紧压圈表面做了等距分布的轴向防滑棱，在现场徒手安装或者使用管钳辅助紧固时，能够提供足够的摩擦力，避免施力过程中出现打滑，即使手上沾有水渍或者少量管材粘接剂，也能稳定施加锁紧扭矩。两端的承插口尺寸严格匹配对应公称直径的PVC管材外径，承口内部预留了足够的粘接插入深度，安装时在管材外壁与承口内壁均匀涂抹PVC专用溶剂粘接剂，插入后静置固化即可完成端部固定，安装边界上，活接整体的径向最大尺寸为锁紧压圈的外径，轴向总长度满足管路安装的最小操作空间要求，在狭小的管井、设备夹层内也能完成安装操作，不需要预留过大的操作余量。设计过程中充分考虑了PVC材料的蠕变特性，锁紧压圈的螺纹牙型做了圆角过渡，避免旋紧时应力集中导致塑料件开裂，密封面的平面度控制在合理公差范围内，不需要额外加装生料带辅助密封，依靠端面压紧即可满足常规工况下的密封要求，适配0-40℃的流体输送工况，可耐受常规给排水系统的工作压力。在管路排布时，这类活接通常设置在阀门两端、水表进出口、水泵进出水口等需要定期拆检的部件附近，当需要拆卸对应设备时，只需要旋松活接的锁紧压圈，即可断开管路连接，不需要转动两侧的长距离管材，避免了传统固定接头拆卸时需要扭转整段管材的问题，尤其适合已经完成固定的管路系统改造作业。建模过程中对每个零件的配合公差做了对应设置，锁紧压圈与公端的螺纹配合采用间隙配合，模拟实际塑料件的安装松紧度，承插口的尺寸公差参考PVC管材的行业标准设置，能够直接导出工程图用于生产参考，也可以用于管路系统的整体装配干涉检查，在做三维管路布线时，直接调用该模型可以准确预判安装所需的空间尺寸，避免后期安装时出现与其他管线、结构件的干涉问题。
