87度等径KG双分支排水管道三通接头

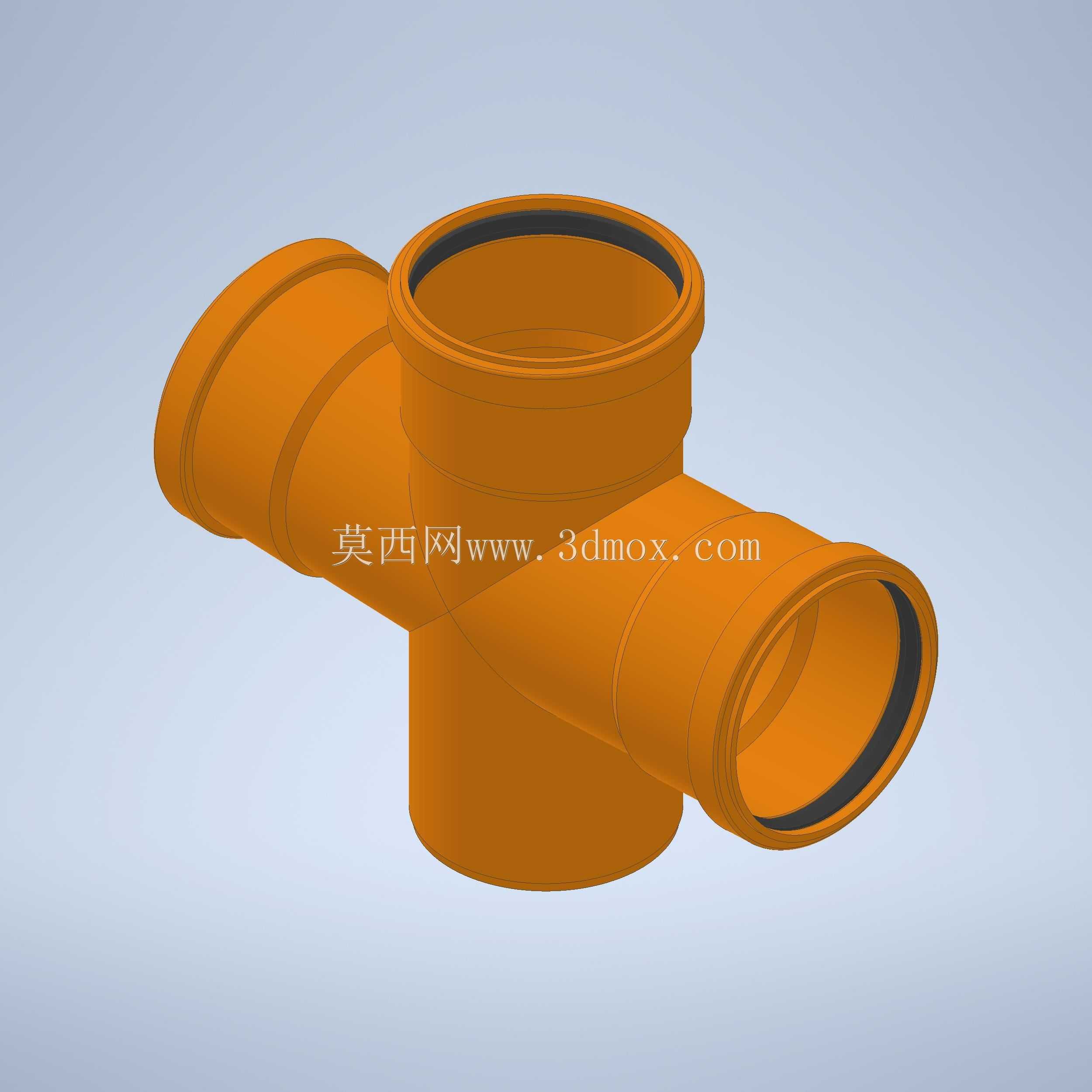

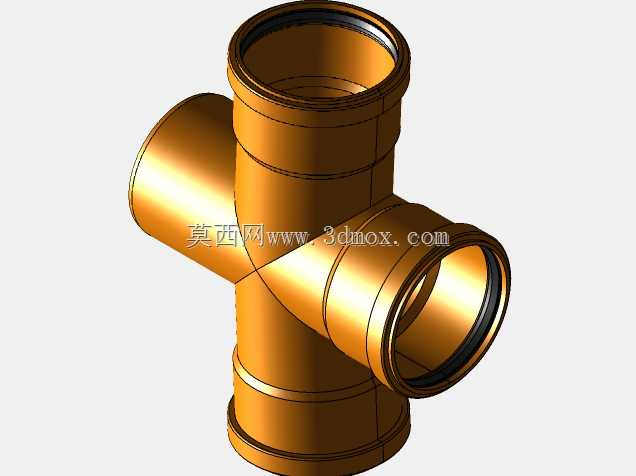

在民用建筑室内排水、市政室外排污管线改造、工业厂区雨污分流管路搭建场景中，这类等径双分支斜三通是管路分流转向的核心连接件，主要用于同公称通径排水管路的非90度分流布设，避免直角三通带来的水流对冲、堵塞淤积问题。该接头三个连接端公称通径均为DN110，分支夹角为87度，设计阶段充分考虑了排水管路的流体走向特性，相较于传统90度三通，87度的斜向分支能让水流沿管壁顺滑过渡，减少水流在交汇位置的紊流、水锤现象，同时降低固体杂物在管路转角处卡滞的概率，提升排水系统的长期通畅性。接头采用承插式连接结构，每个接口内侧预置密封胶圈安装位，安装时仅需将对应管材插入承口即可完成密封连接，无需额外焊接或法兰固定，能大幅缩短现场管路施工的装配周期，适配常规PVC-U、HDPE类同规格排水管材的安装公差。从结构设计细节来看，接头主体壁厚沿流体交汇区域做了均匀加厚处理，三个承口端部做了圆弧过渡倒角，既可以避免安装时刮损密封胶圈，也能分散管路运行过程中产生的内应力，降低接头位置因地基沉降、管路热胀冷缩带来的开裂风险。外形轮廓上，三个承口的中心轴线交汇于接头内部的流道中心，分支端与直通端的夹角严格控制在87度，安装时可直接匹配管路预设的走向角度，无需现场额外切割管材调整角度，能有效减少管路安装的废料产生。该类接头的安装边界需注意，承口插入深度需匹配管材的插入刻度线，安装完成后接头整体的转弯半径满足排水管路的最小坡度要求，可适配同层排水、隔层排水等多种布管方式，在老旧小区排水管网改造、新建住宅厨卫排水立管分支、工业厂房地面排污管路布设中都有广泛应用，建模过程中完整还原了承口内部的密封槽结构、外壁的加强筋分布以及流道的顺滑过渡曲面，可直接用于管路系统的装配干涉校验、施工前的布管模拟，也可作为管件类产品结构优化的参考原型。
