铜管切割用手动管道导管切割工具结构

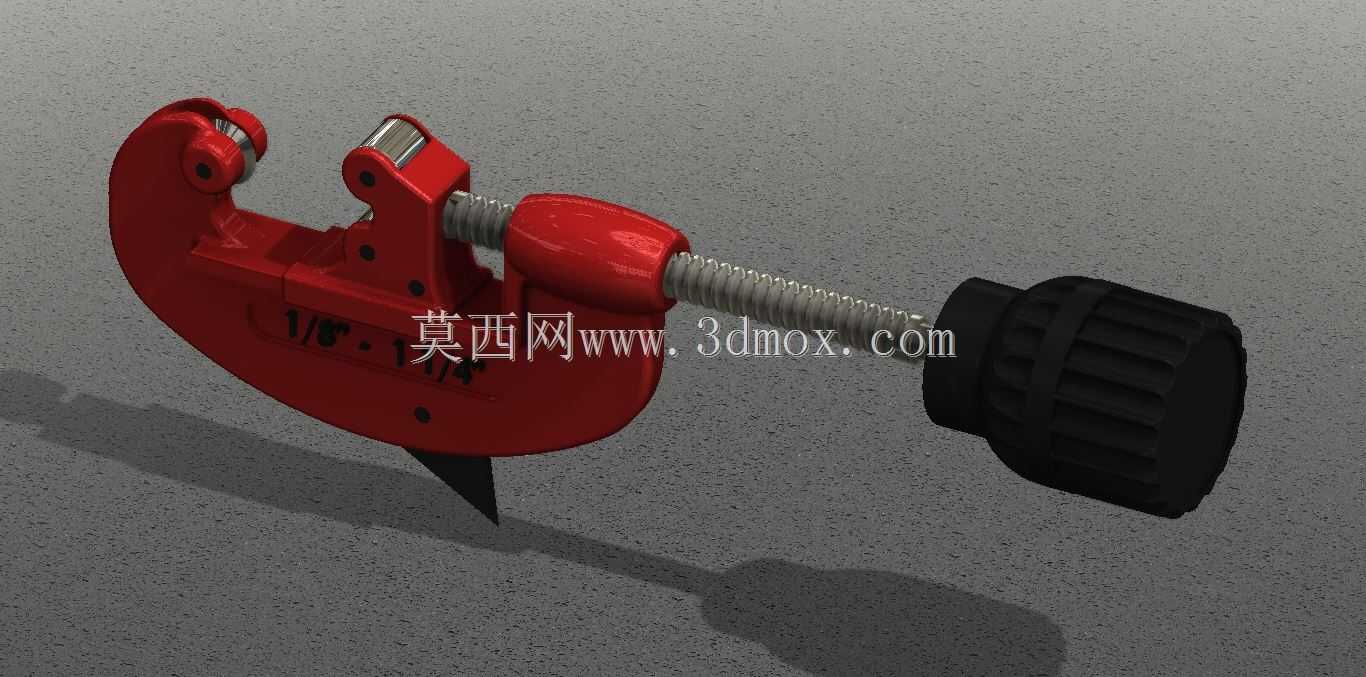

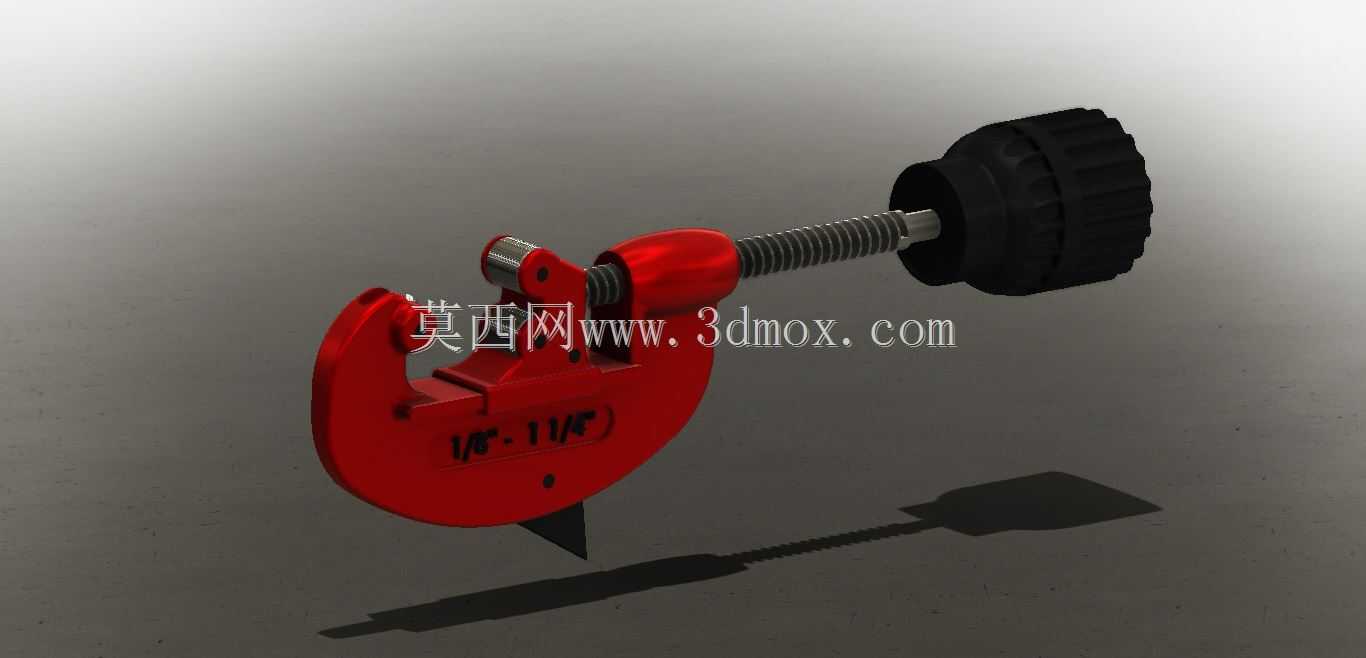

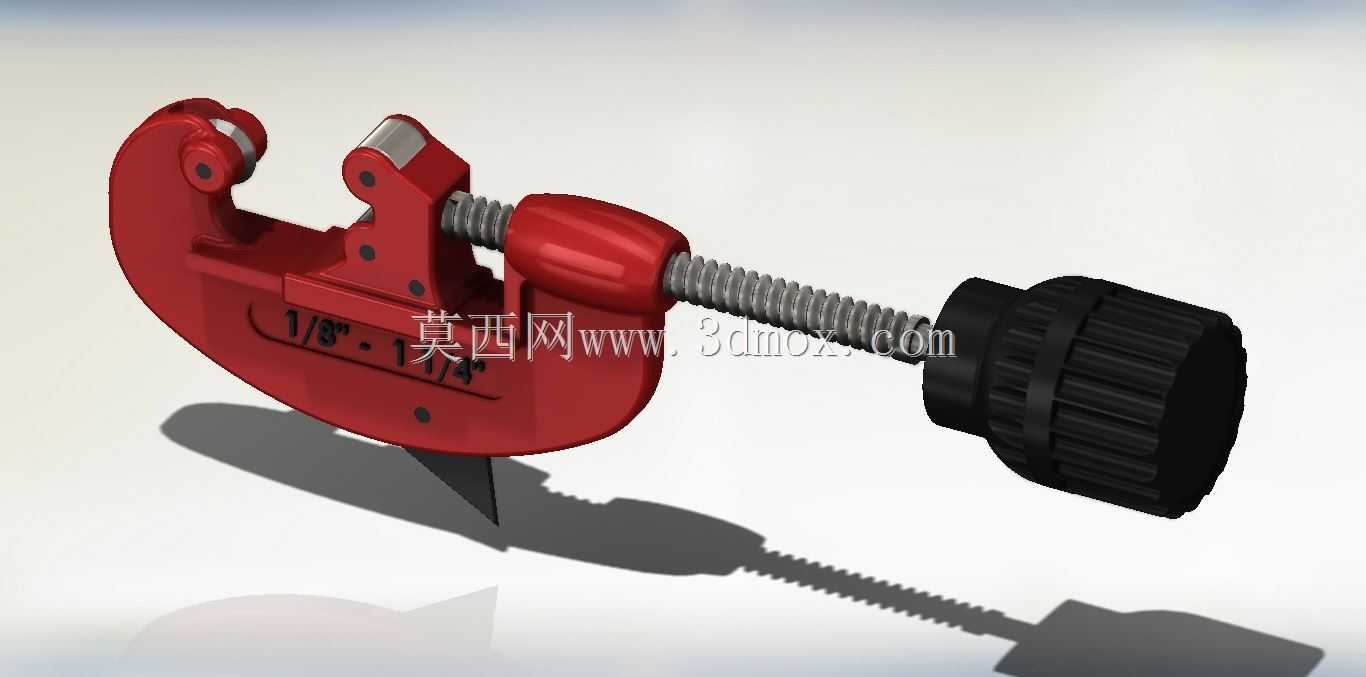

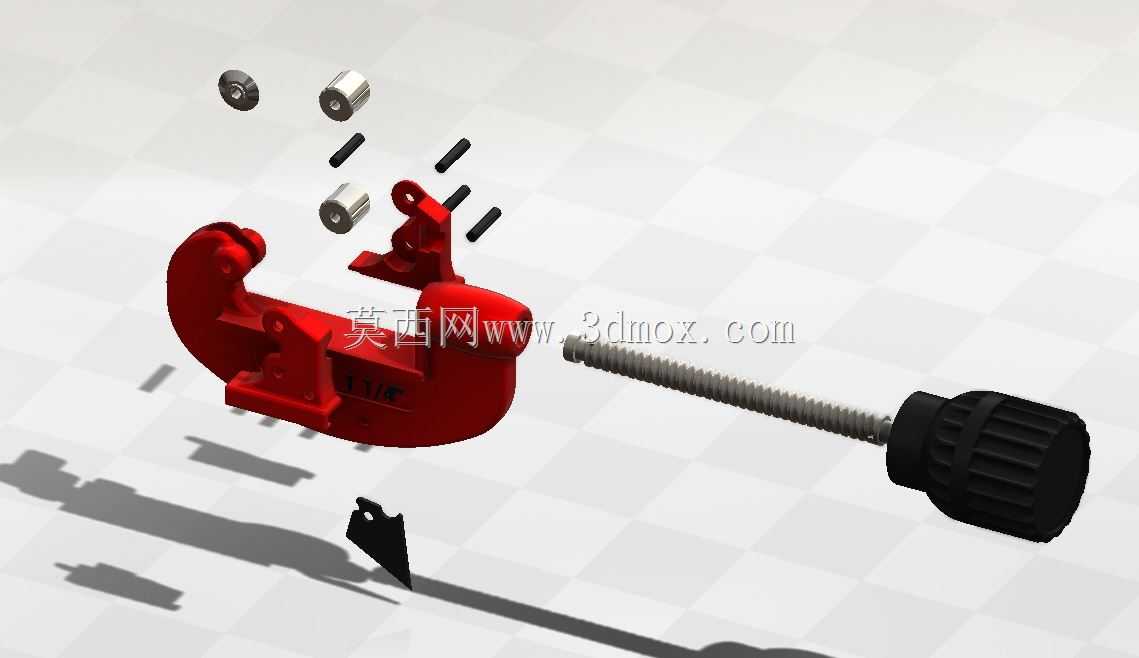

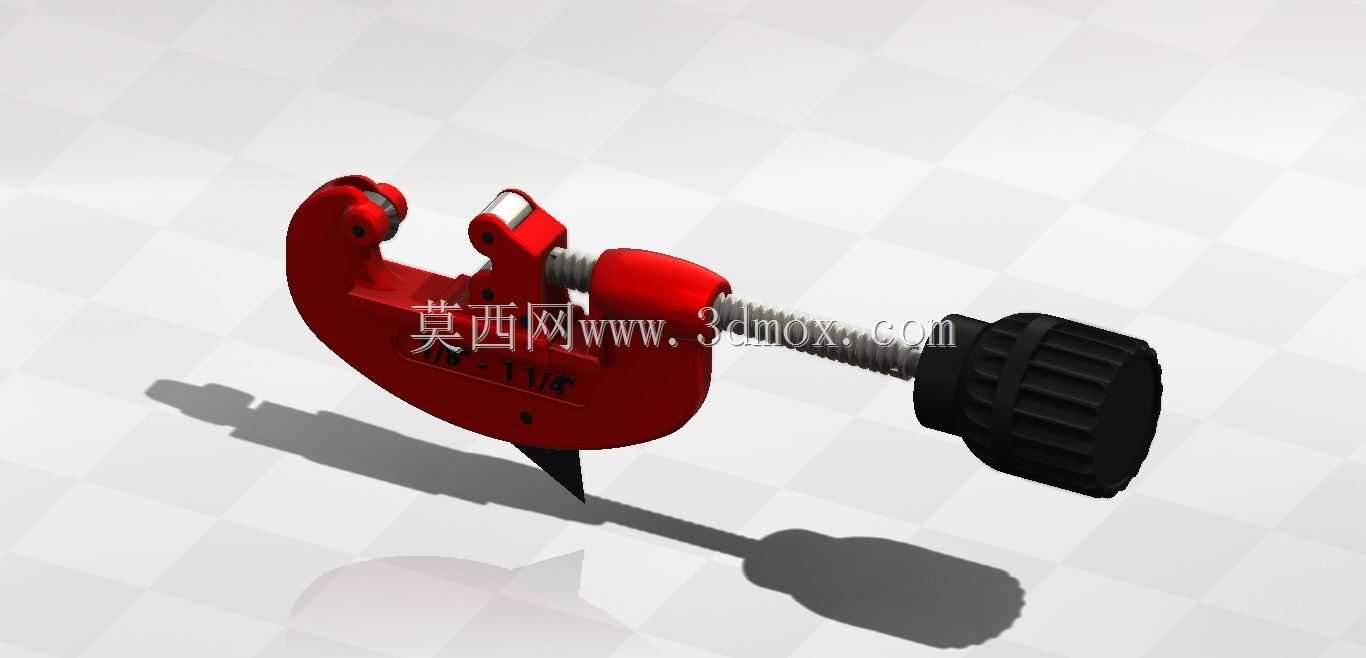

这款手动切管工具主要面向制冷空调管路安装、小型液压油路布设、家装水暖管线改造等现场施工场景，针对薄壁紫铜、黄铜导管的定长截断需求设计，相比传统钢锯切割，不会产生大量金属碎屑，切口端面平整无毛刺，能直接适配后续扩口、卡套连接工序，省去二次打磨修边的步骤。从结构设计来看，整体采用C型开口钳体作为承载主体，开口侧布置两个带深沟球轴承的支撑滚轮，切割作业时两个滚轮贴合管道外壁，既能为管道提供周向支撑，避免切割过程中管道受力变形，又能降低工具绕管道旋转时的滑动阻力，单人单手即可完成整圈切割进给。切割端采用硬质合金刀片，刀片刃口做了微小负倒棱处理，既保证刃口能顺利切入薄壁金属管壁，又能避免刃口崩缺，延长刀片使用寿命；进给机构采用梯形螺纹传动，螺纹导程设计为1.5mm，旋转尾部的滚花旋钮时，能带动刀片平稳进给，每旋转一周的进给量控制在合理范围，防止单次进给量过大导致管壁变形、刀片崩裂。尾部旋钮采用网纹滚花设计，即使手上沾有油污、制冷机油也能可靠施力，不会出现打滑问题。钳体采用球墨铸铁一体铸造成型后做调质处理，整体刚性充足，切割公称通径15mm以内的薄壁铜管时，钳体不会出现开口变形，保证切割轨迹始终与管道轴线垂直，切口端面的垂直度误差可控制在0.1mm以内，满足空调管路、液压油管的连接密封要求。工具整体最大外轮廓尺寸约120mm*60mm*40mm，可直接放入工装腰包随身携带，适配狭窄空间内的管路作业，比如空调外机旁的狭小安装位、设备内部的油路管线更换场景，不需要额外的电源、气源支持，纯手动操作即可完成切割作业。设计时特意将刀片的安装位置做了下沉处理，切割到最后阶段时，刀片不会触碰到管道另一侧的内壁，避免损伤管道内表面；两个支撑滚轮的间距可适配3mm到28mm外径的圆形管道，除了金属铜管，也可用于薄壁铝管、PVC塑料导管的截断作业，适用场景覆盖制冷维修、液压设备维保、家装水电施工等多个领域。
