快装式金属管道抱箍连接结构

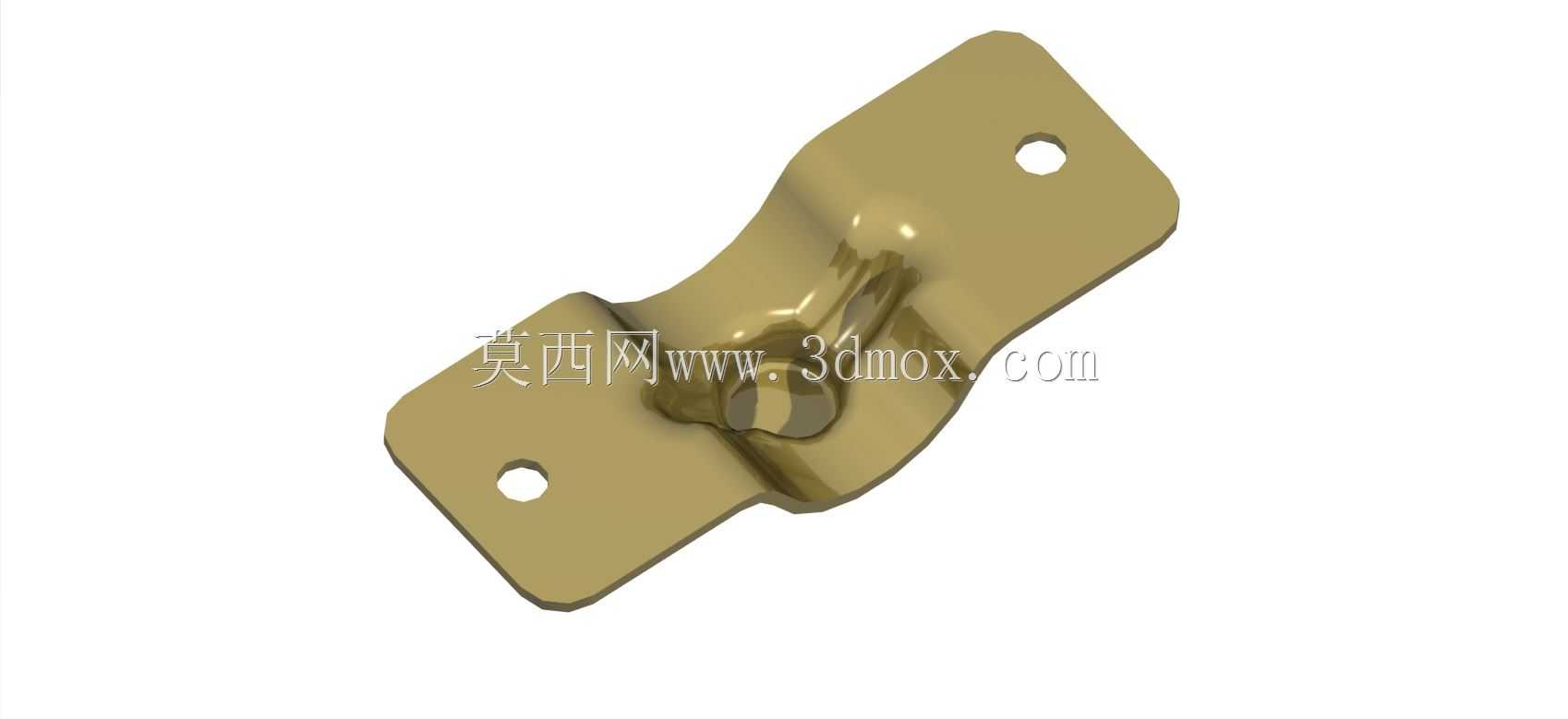

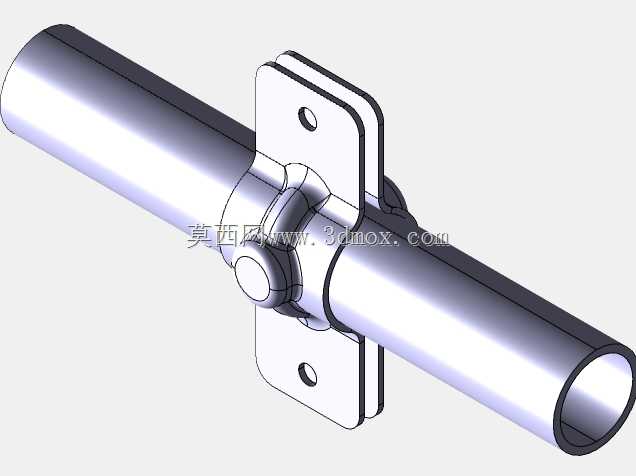

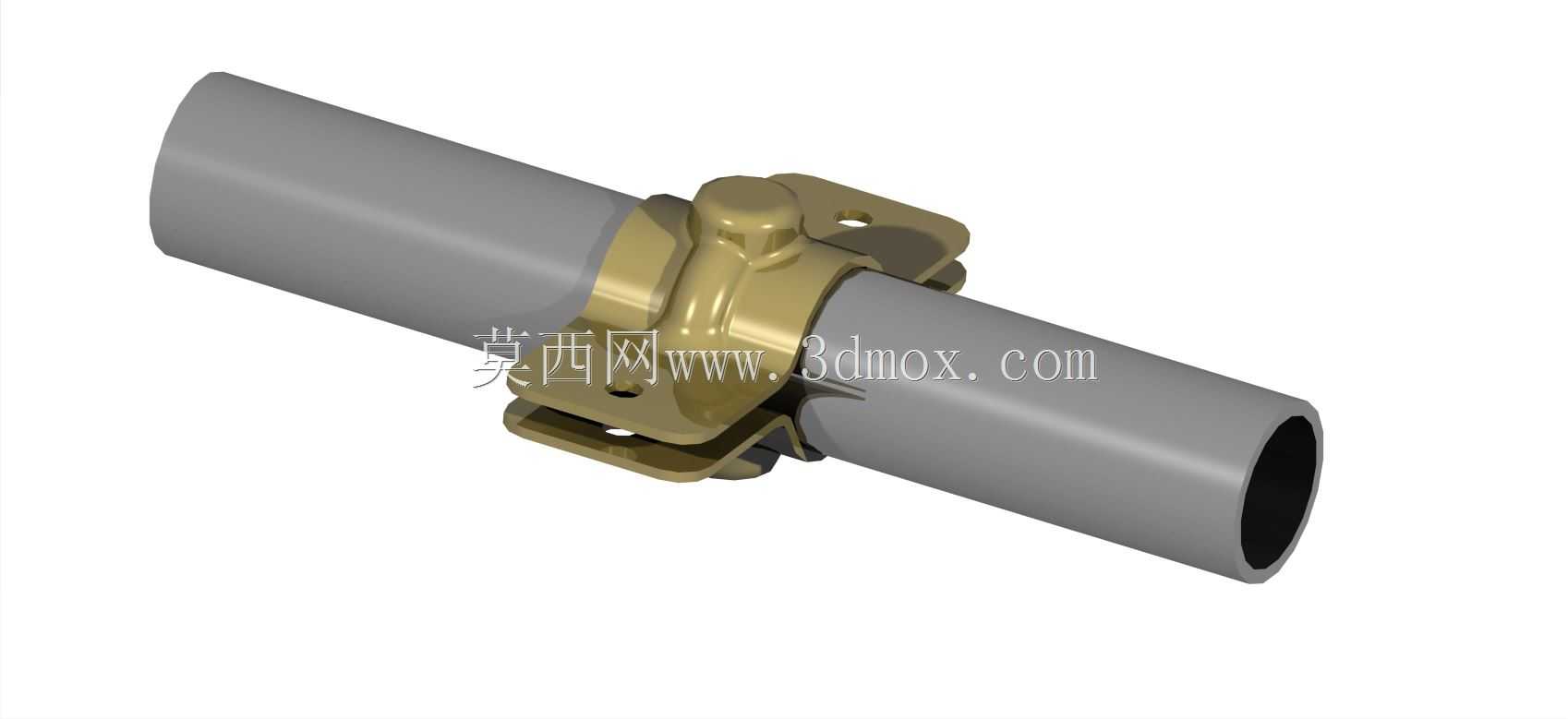

　　这类抱箍式管夹结构，在民用给排水、工业流体输送、小型气动液压管路布设场景中应用十分广泛，区别于传统螺纹对接、法兰焊接的管路连接形式，这类快装结构不需要对管端做额外的套丝、法兰焊接预处理，仅需将两段对齐的管道从抱箍中心穿入，扣合锁止结构即可完成管路的对接与固定，大幅降低现场管路布设的作业难度，尤其适合后期管路改造、临时管路架设的作业场景，能有效缩短施工周期。从结构设计逻辑来看，整个抱箍组件采用对称分体式结构，内侧贴合管道外壁的弧面做了适配管径的弧度处理，安装时弧面与管道外壁完全贴合，不会出现局部应力集中压损管壁的问题，锁止部位采用凸轮式快压结构，扣合后能提供持续的径向抱紧力，避免管路受流体冲击、设备振动出现松脱移位的问题，

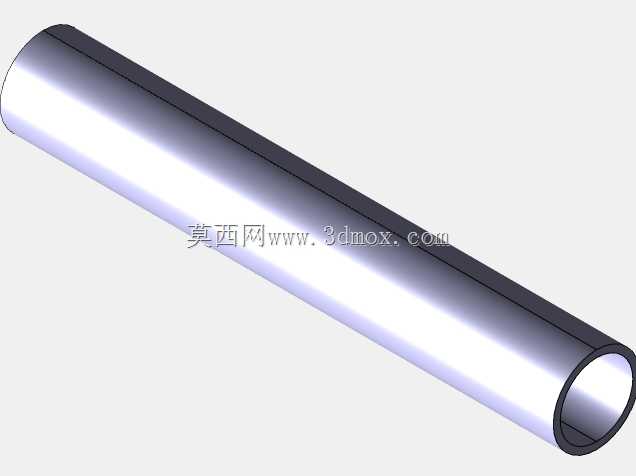

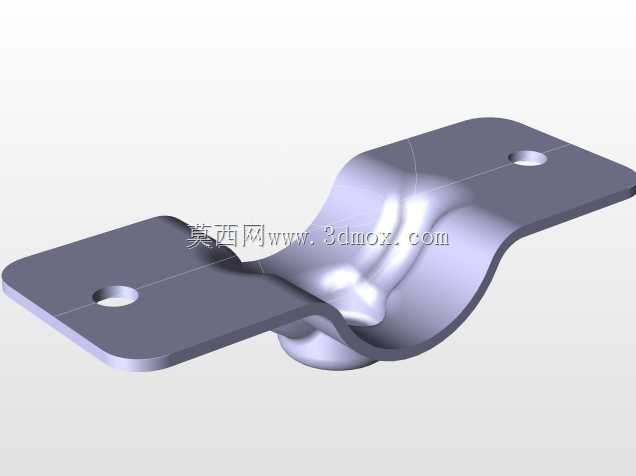

　　两侧延伸出的带安装孔固定耳，既可以在对接管道时作为结构受力支撑，也可以通过螺栓将整个管夹组件固定在墙面、设备机架上，实现管路的多点位固定，降低管路长距离布设后的下垂形变风险。从安装边界来看，这类管夹适配的是标准外径的圆形金属或硬质塑料管道，安装时不需要额外预留法兰对接的轴向操作空间，仅需在管道对接位置预留出抱箍本身的轴向宽度空间即可，径向方向仅需留出能手动操作锁扣开合的操作余量，适合在设备内部狭小空间、管路排布密集的场景下使用。结构设计时特意将锁扣的操作面设置在管道径向外侧，操作人员不需要探入管路缝隙内部，在外侧即可完成锁止与解锁操作，后期管路维护拆卸时，仅需扳开锁扣即可分离两段管道，不需要转动整段管路，大幅降低后期维护的操作难度。

　　抱紧力的设计上做了适配常规管路压力的参数匹配，正常工况下能承受1.6MPa以内的流体压力冲击，不会出现管路脱开、流体渗漏的问题，金属材质的抱箍本体做了防锈镀层处理，在潮湿、轻度腐蚀的使用场景下也能保持长期的结构强度，不会出现锈蚀断裂、锁扣卡滞的问题。两侧固定耳的安装孔做了长圆孔设计，安装时可以小幅调整固定位置，抵消管路加工、安装时的位置误差，降低现场安装的对位难度，避免因为安装孔位偏差出现强制装配导致的结构内应力，提升长期使用的结构可靠性。
