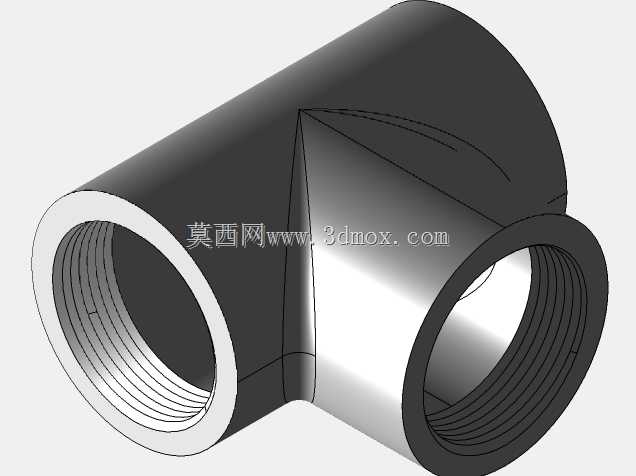

内螺纹连接T形三通管路接头结构

在民用给排水、化工流体输送、暖通循环管路、气动液压动力回路等诸多工程场景中，T形三通接头都是实现管路流体合流、分流转向的核心基础连接件，这款内螺纹式T形接头的结构设计，完全围绕现场管路安装的实际需求展开，三个接口均采用标准内螺纹加工形式，可直接与同规格外螺纹管道、阀件完成旋接装配，无需额外焊接或法兰转接工序，能大幅缩短现场管路铺设的作业周期，也便于后期管路改造、故障点位的快速拆装维护。从结构设计逻辑来看，接头主体采用等径圆弧过渡结构，三个连通端口的轴线处于同一平面，其中两个端口保持同轴直通布局，第三个端口垂直于直通轴线引出，交汇位置做了大圆角平滑过渡处理，避免流体在转向位置出现直角对冲的紊流区，有效降低管路输送过程中的局部压力损失，也能减少流体中杂质颗粒在转角位置的沉积堵塞风险，适配水、低压气体、低粘度油品等多种常规流体介质的输送需求。接头的壁厚设计充分考虑了常规管路的工作压力承载要求，端口位置的螺纹段做了加厚处理，抵消螺纹加工对管壁强度的削弱，螺纹收尾位置与主体平滑衔接，不存在应力集中的尖角结构，能承受管路安装时的拧紧力矩，以及工作状态下的管路振动、压力波动载荷，避免长期使用过程中出现螺纹开裂、主体渗漏等问题。安装边界方面，这款接头的三个接口端面均为垂直于自身轴线的平面，旋接装配时可配合密封带、密封胶实现端面与螺纹的双重密封，整体外形无外凸的突兀结构，在狭窄的管路排布空间内也能完成安装，相邻管路之间不会出现结构干涉，不管是明装管路的排布，还是设备内部紧凑空间的气液回路搭建，都能适配对应的安装空间要求。建模过程中，螺纹特征按照标准管螺纹的牙型参数构建，过渡曲面的曲率经过连续校验，保证整体结构的加工工艺性，可直接适配注塑、铸造、机加工等多种常规加工工艺的生产要求，结构细节完全匹配实际工业产品的设计规范，可直接用于管路系统的方案排布、装配干涉校验、BOM清单统计等设计环节。
