带CFD流场分析结构的三通球阀设计

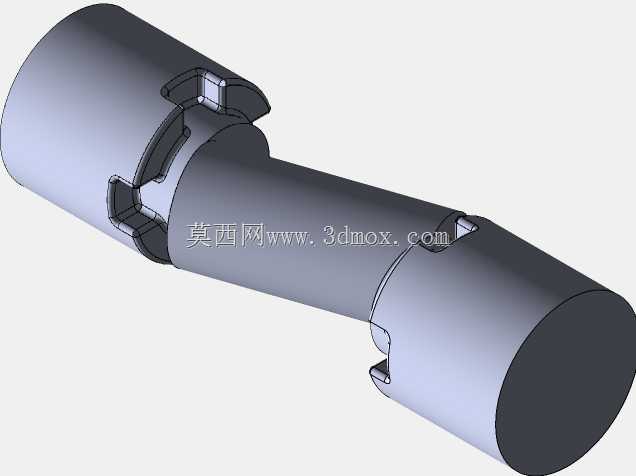

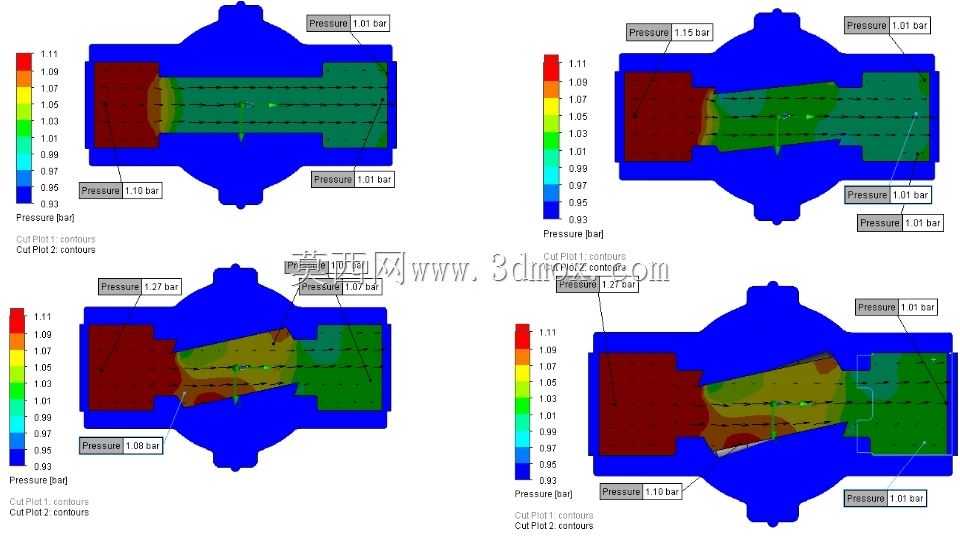

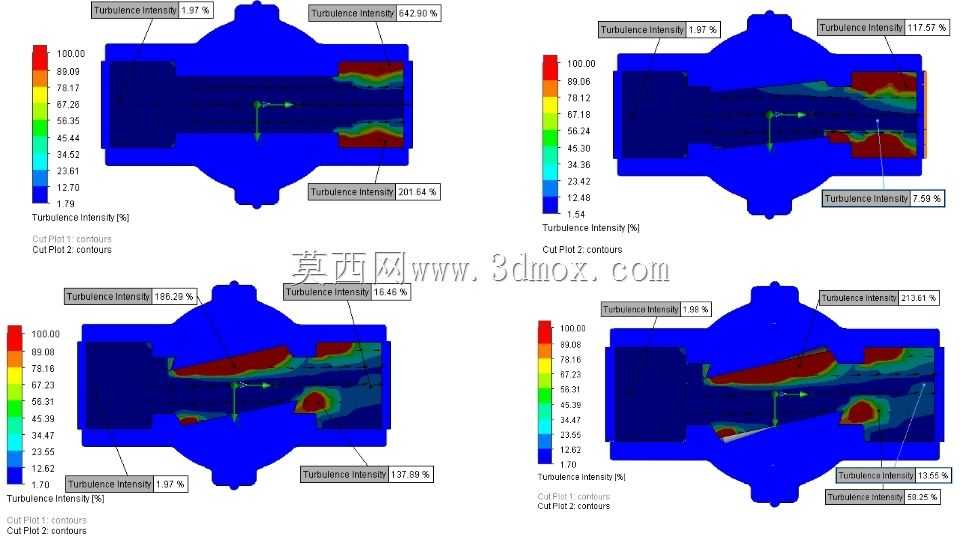

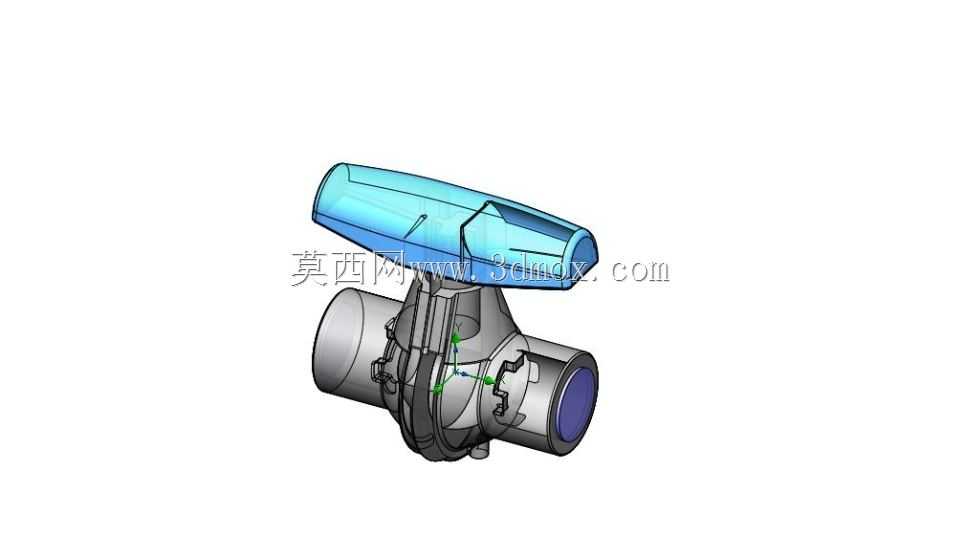

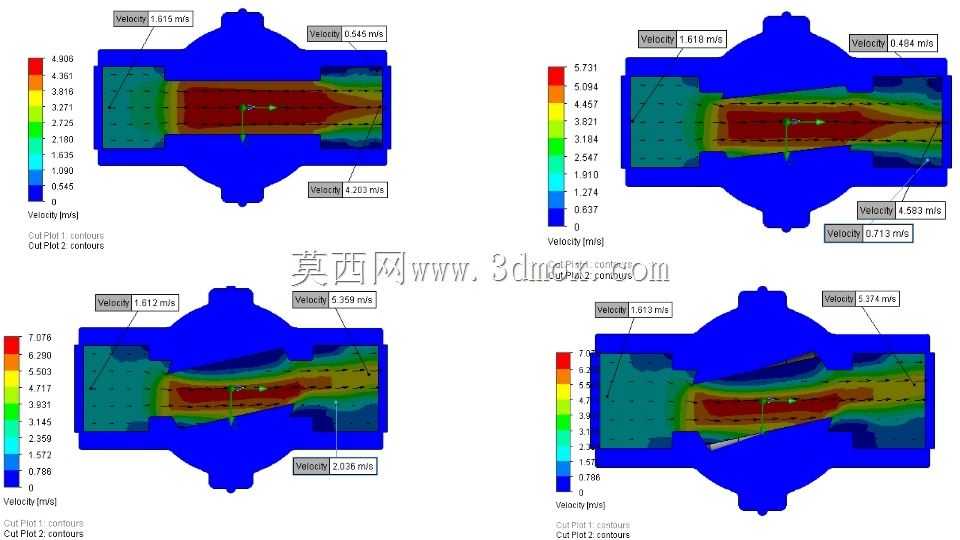

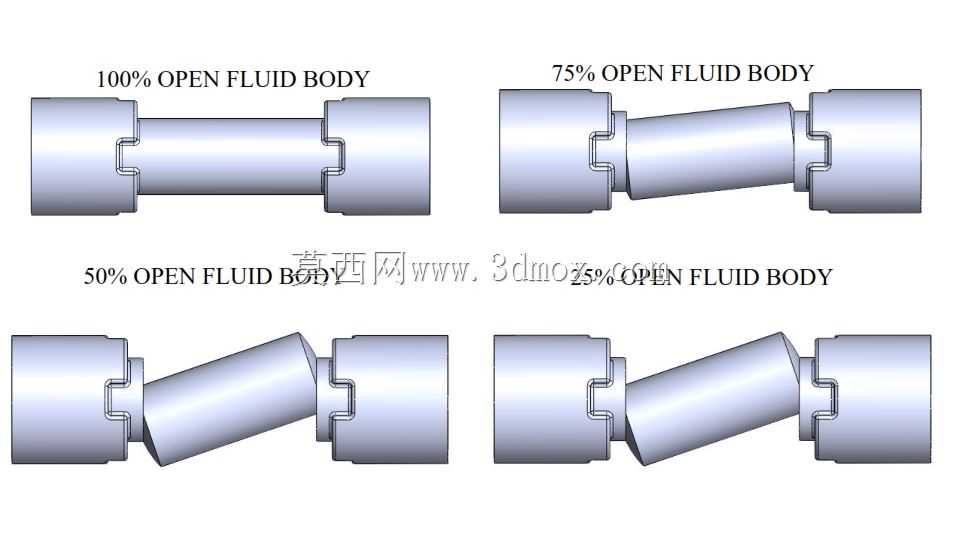

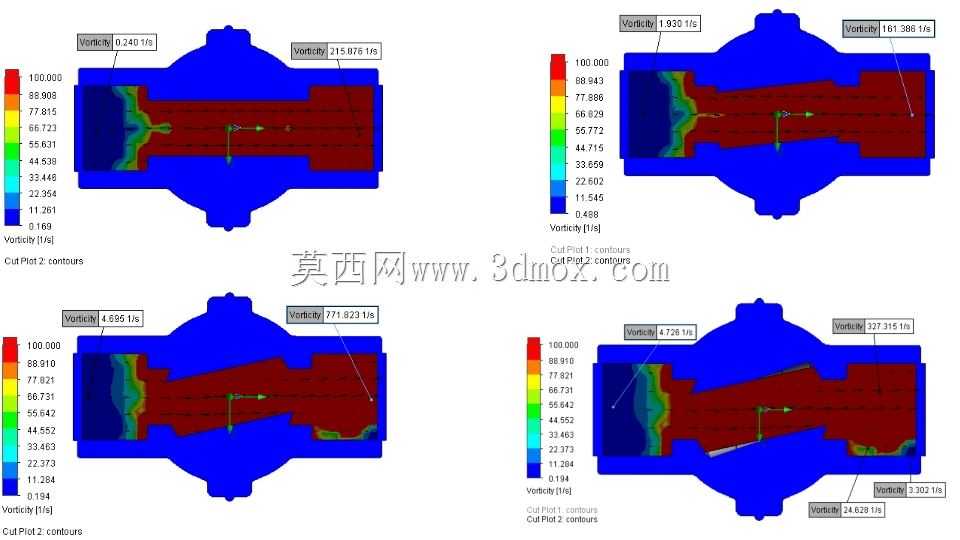

这款三通球阀的三维结构设计，核心围绕流体输送系统的分流、合流及流向切换工况展开，常见于化工流体管路、暖通空调水系统、市政给排水支管、小型工艺装置的流体调控环节，可在不改动主管路排布的前提下完成介质流向的快速切换，相比多阀组并联的方案能大幅缩减管路安装空间，减少接头泄漏点。设计阶段提前融入CFD流场分析的前置考量，没有沿用常规球阀的等径直通孔结构，而是针对三通交汇区域做了流道圆弧过渡处理，避免直角转折造成的局部压损激增，同时在阀芯的导流曲面做了曲率优化，减少介质在阀腔内部的涡流滞止区，降低含颗粒介质冲刷阀芯壁面的概率，也能减少洁净介质输送时的残留死角。从安装边界来看，阀体两端采用标准内螺纹连接接口，接口同轴度公差控制在0.1mm以内，适配常规低压流体输送管路的安装公差要求，手柄操作端的旋转角度设置了90度定位限位，开关到位时有明确的触感反馈，避免操作过位造成的密封面磨损。阀腔内部的密封座采用嵌入式安装结构，预留了0.2mm的压缩预紧量，既能保证低压工况下的密封可靠性，也不会因为预紧力过大造成手柄操作扭矩超标。建模过程中对阀芯与阀座的配合间隙做了分层设定，常温工况下的单边间隙控制在0.03-0.05mm，既保证阀芯转动灵活，也不会出现介质内漏超标的问题。考虑到CFD分析的需求，模型在流道区域做了独立的实体抽取预留，不需要后续做复杂的几何修复就能直接导入流体仿真软件，划分网格时可以针对流道交汇的高流速梯度区域做局部网格加密，快速获取不同开度下的压力损失、流速分布、湍流强度等仿真数据，为后续的阀门口径选型、管路系统压损计算提供准确的几何依据。手柄的握持部分做了符合人体操作习惯的曲面造型，表面增加了防滑筋结构，即使戴劳保手套操作也能稳定施力，不会出现打滑问题。阀体的外部轮廓做了拔模斜度处理，适配金属模铸造的工艺要求，减少后续机加工的余量，降低生产制造成本。
