医用级固定流量氧气调节器结构设计

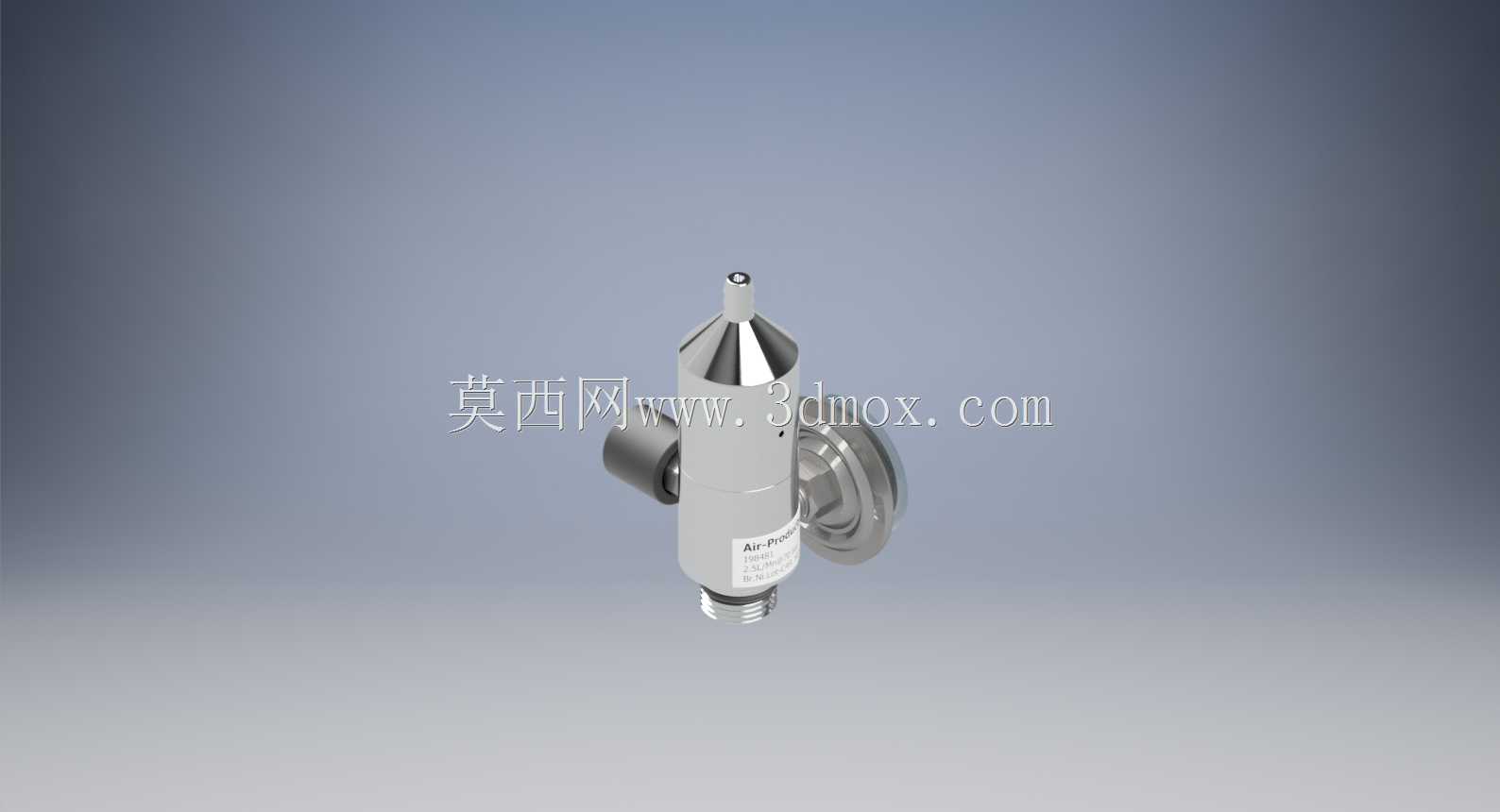

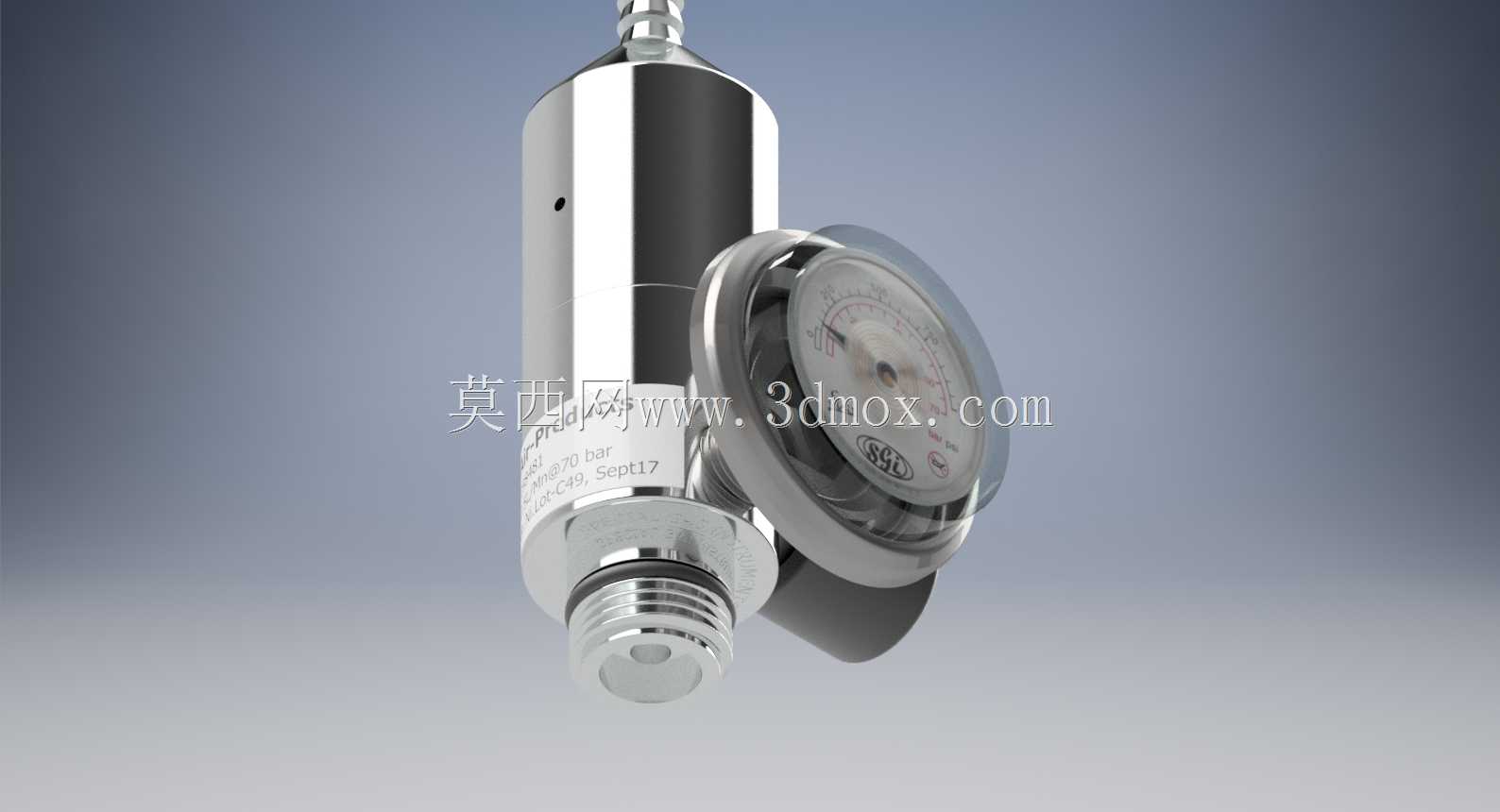

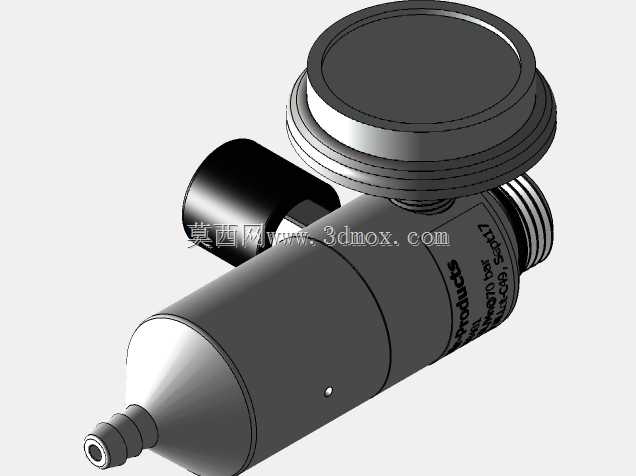

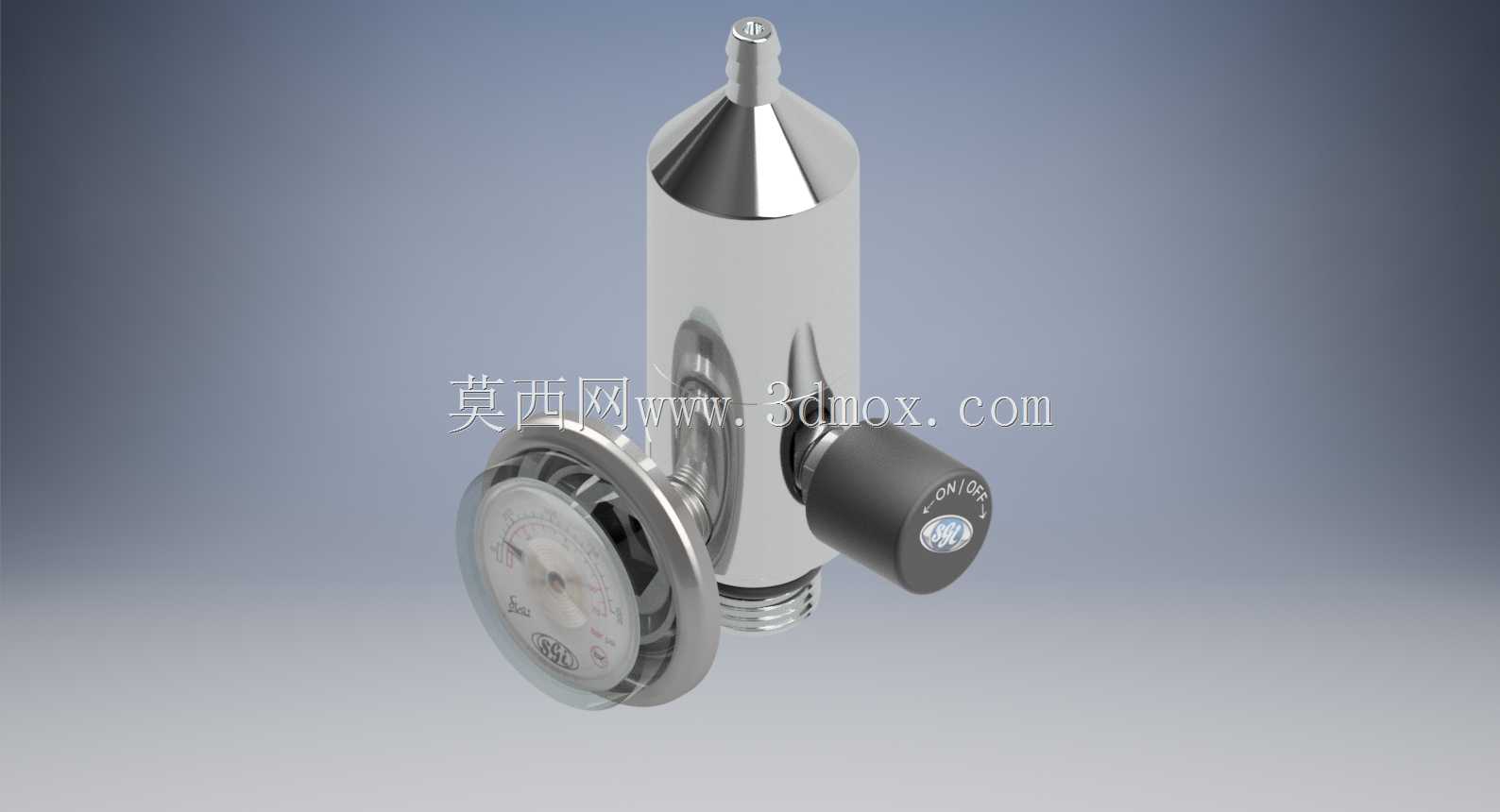

这款固定流量调节器主要面向医用供氧、实验室气路、小型工业惰性气体输送场景设计，核心作用是将高压气瓶内的压缩气体降压后，以恒定预设流量输出，无需用户手动调节开度，适配对流量稳定性要求高、操作频次低的用气场景。从结构设计来看，整体采用立式集成布局，主体为圆柱形承压腔体，上端加工标准气瓶外螺纹接口，可直接拧装在对应规格的高压气罐瓶口，无需额外转接接头，减少气路泄漏点。侧面集成的膜片式压力表通过引压孔与腔体高压腔连通，实时显示罐内剩余压力，方便运维人员判断气源余量，表盘采用嵌入式安装，外圈设置金属防护圈，避免搬运、安装过程中磕碰损坏表蒙。另一侧的旋钮式开关采用锥面密封结构，旋转90度即可实现气路通断，操作力矩控制在0.3-0.6N·m，单手即可完成操作，旋钮表面做滚花防滑处理，戴劳保手套操作也不会打滑。出气端采用宝塔式竹节接头，可直接插接内径6mm的PU气管或医用氧气管，插接后搭配喉箍锁紧即可满足1MPa以下工作压力的密封要求。设计阶段预设了0.3、0.5、1.0、1.5、2.0、2.5lpm六档标准固定流量，内部节流孔采用激光打孔加工，流量公差控制在±5%以内，可根据实际使用场景更换节流孔片适配其他定制流量，所有过流部件均采用304不锈钢材质，适配氧气、氮气、氩气等非腐蚀性气体，禁止用于腐蚀性、易燃易爆特种气体输送。安装边界方面，整体最大外径42mm，总高度118mm，安装后从瓶体向外伸出的最大尺寸为65mm，不会占用过多周边安装空间，可适配多数便携式气瓶箱、移动供气支架的安装尺寸。建模过程中对内部流道做了等比例还原，承压腔体壁厚按1.5倍额定工作压力做安全余量设计，密封槽尺寸符合GB/T 3452.1标准，可直接选用标准O型圈完成装配，模型各零件间的装配间隙、配合公差均按实际加工要求设置，可直接用于结构验证、装配干涉检查，也可作为气路系统集成的配套元件模型调用。
