可折叠式车间物料周转推车结构设计

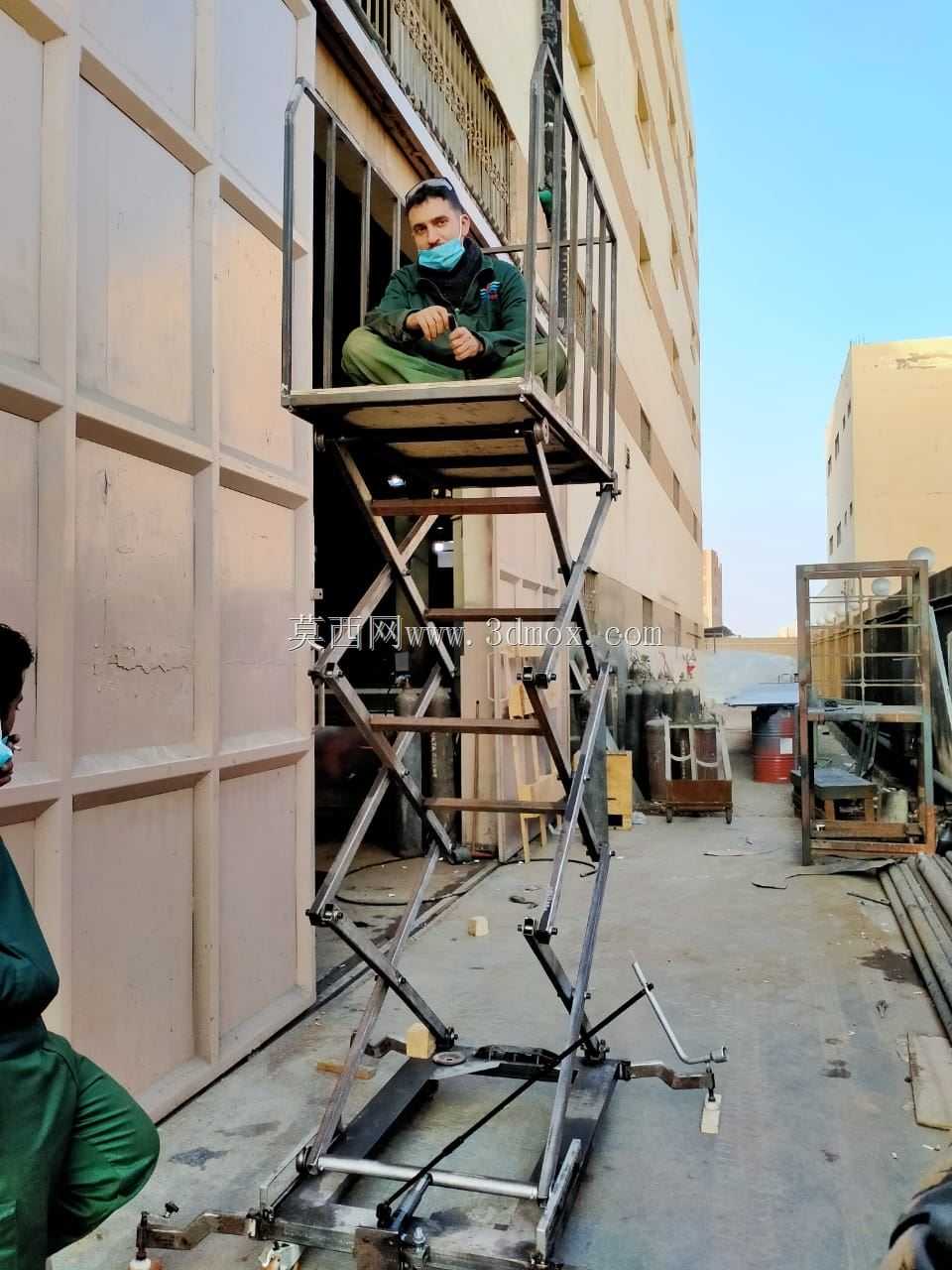

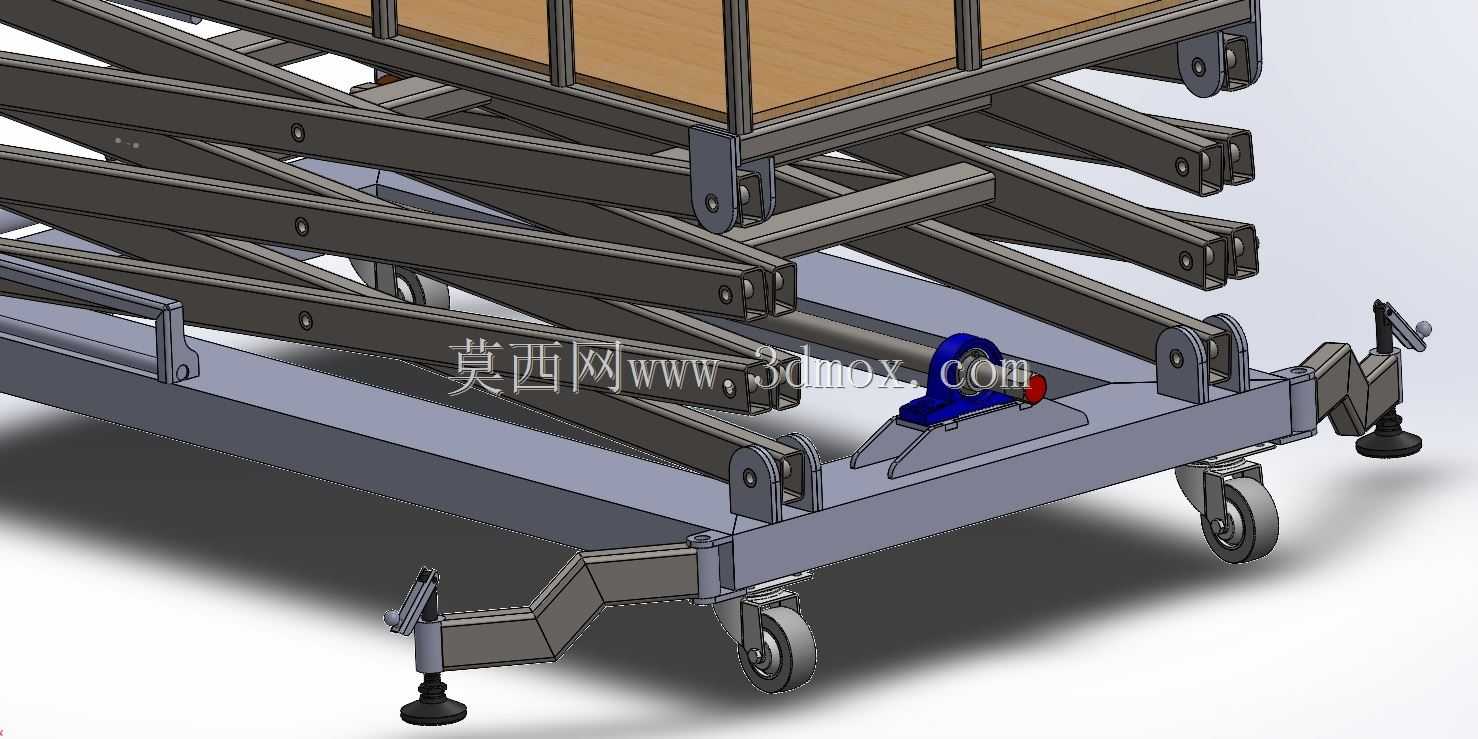

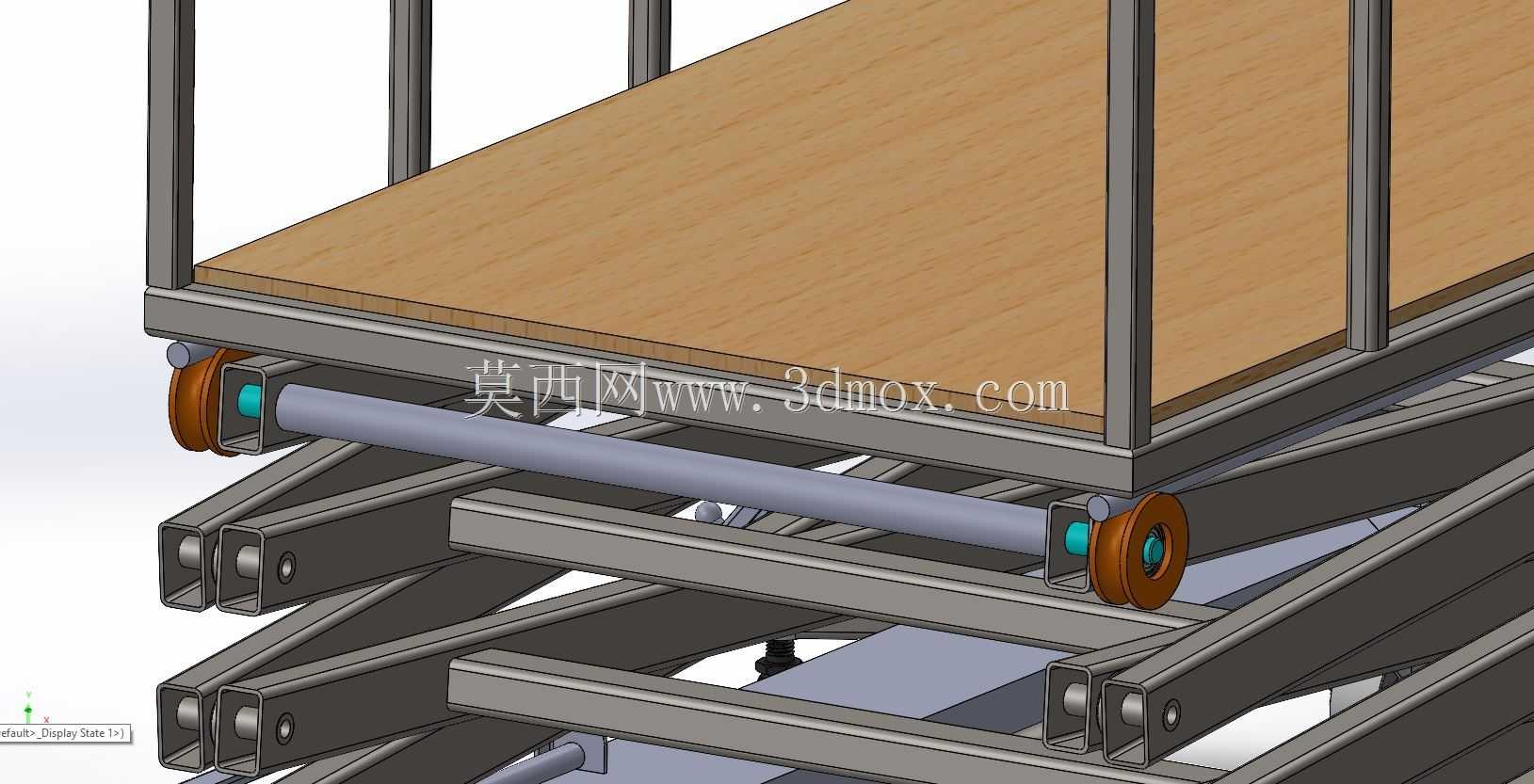

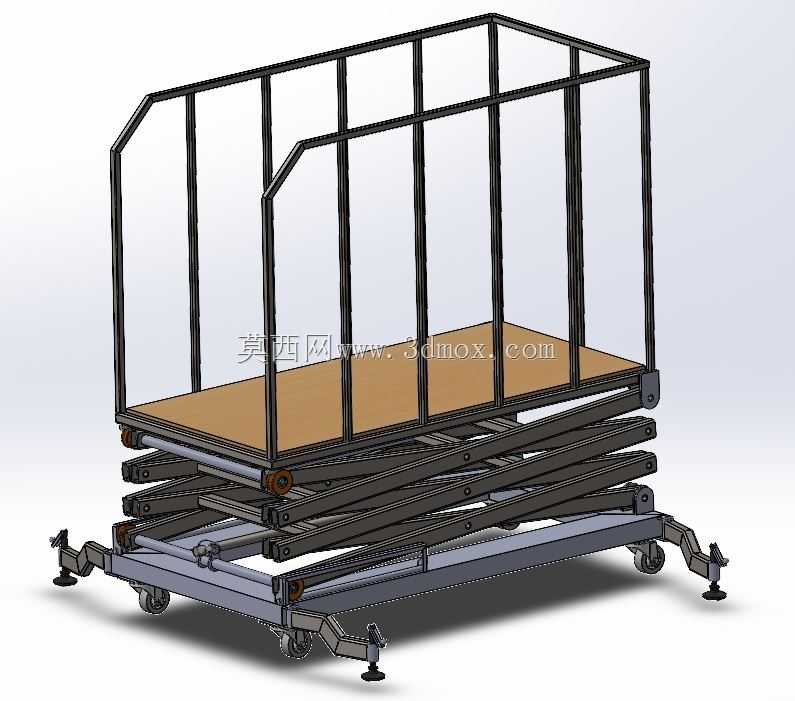

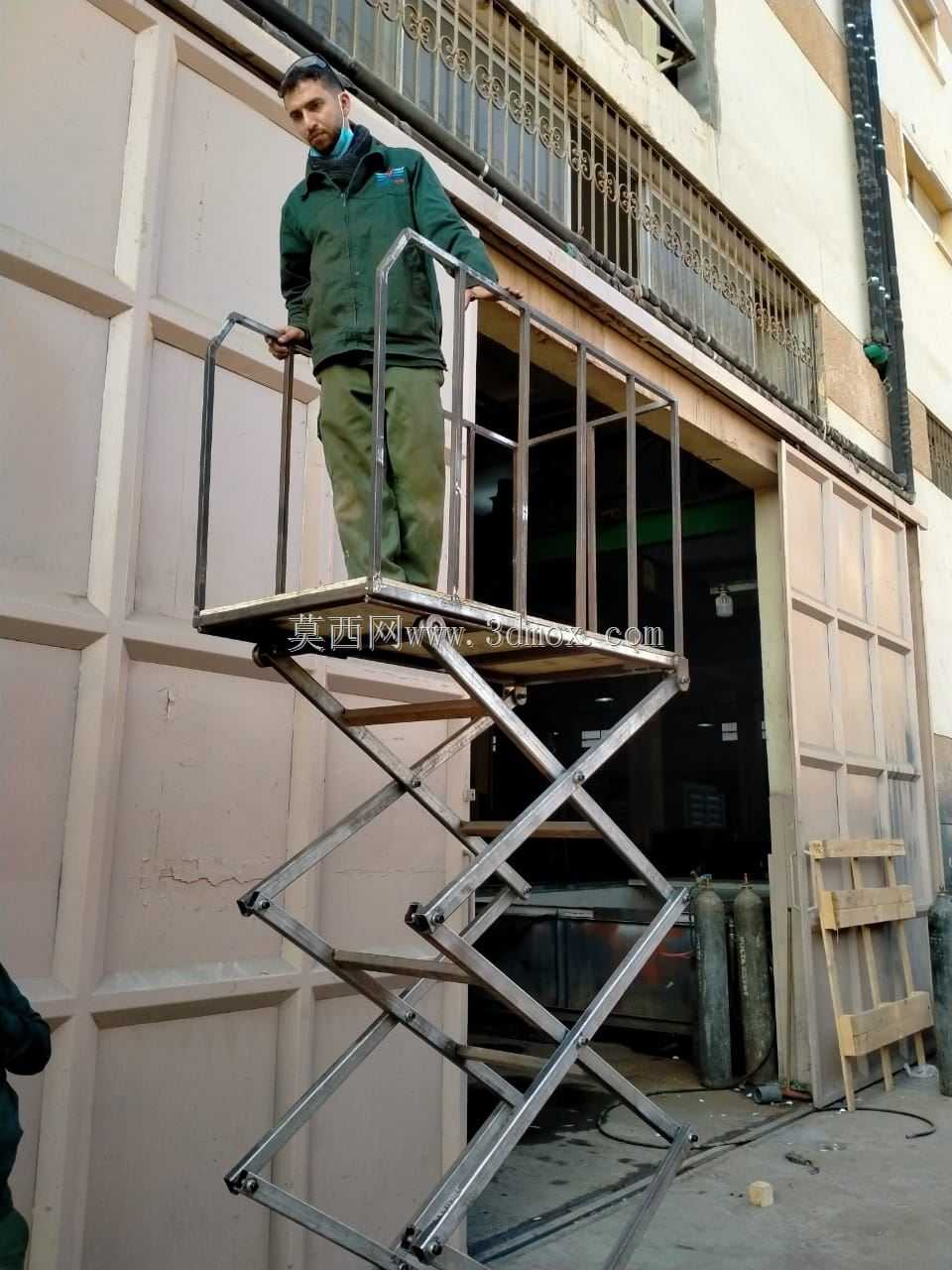

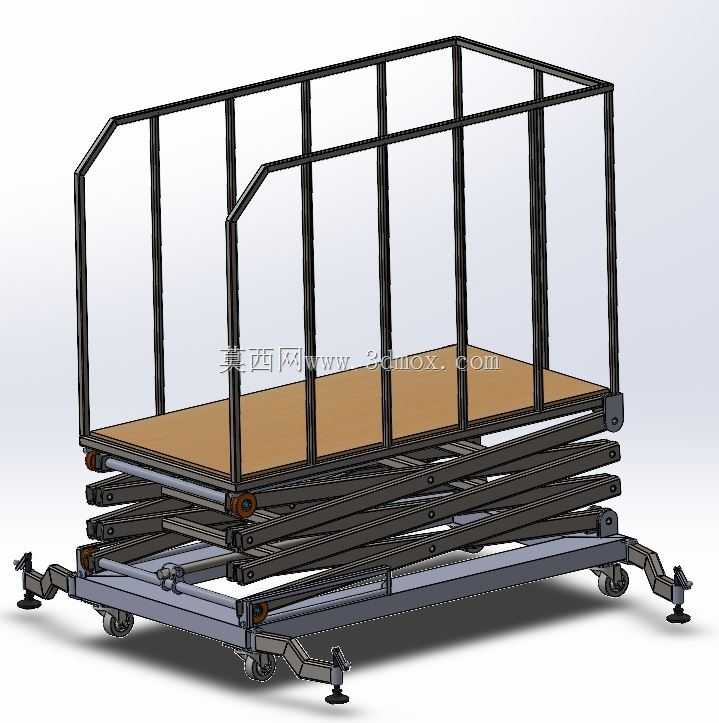

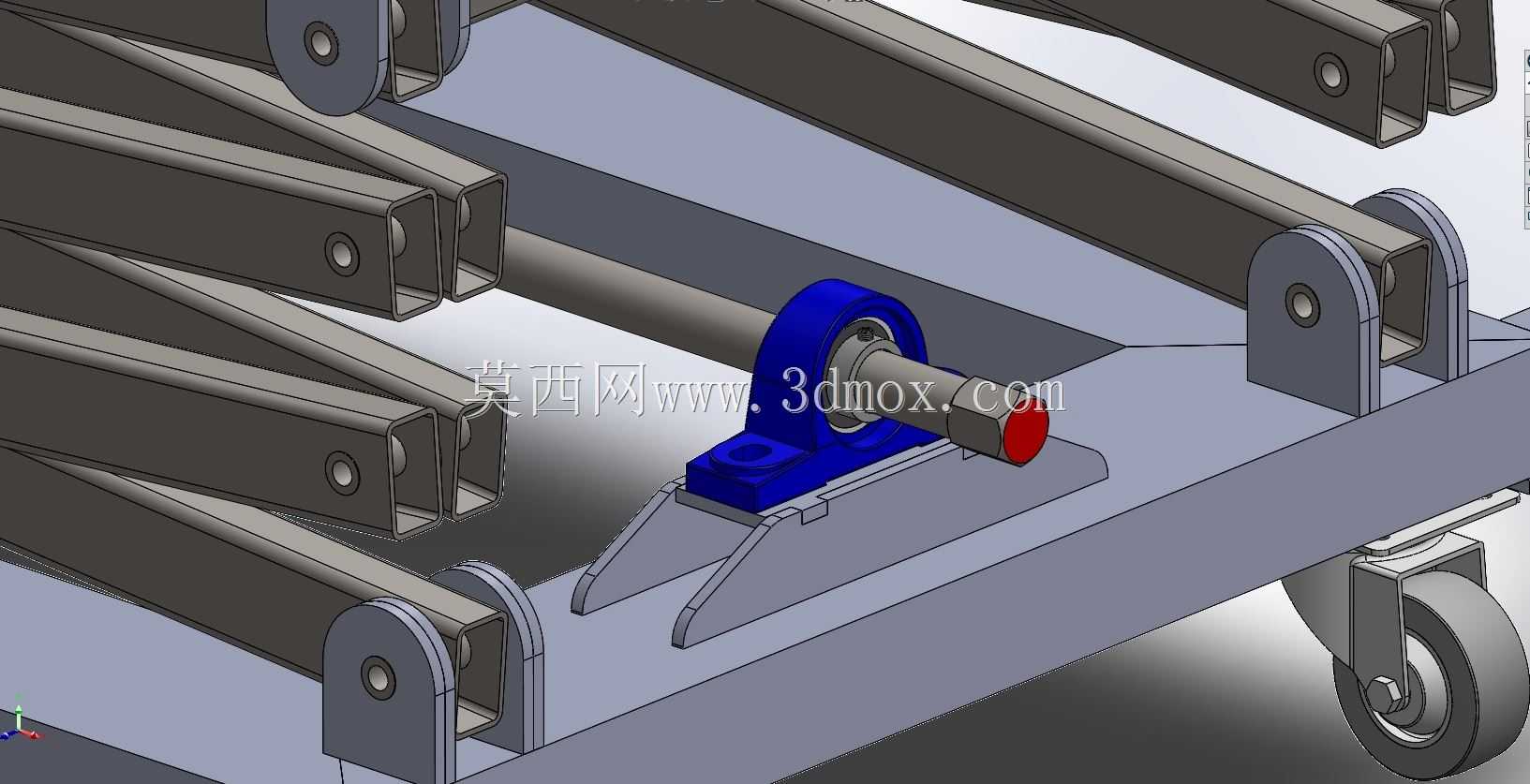

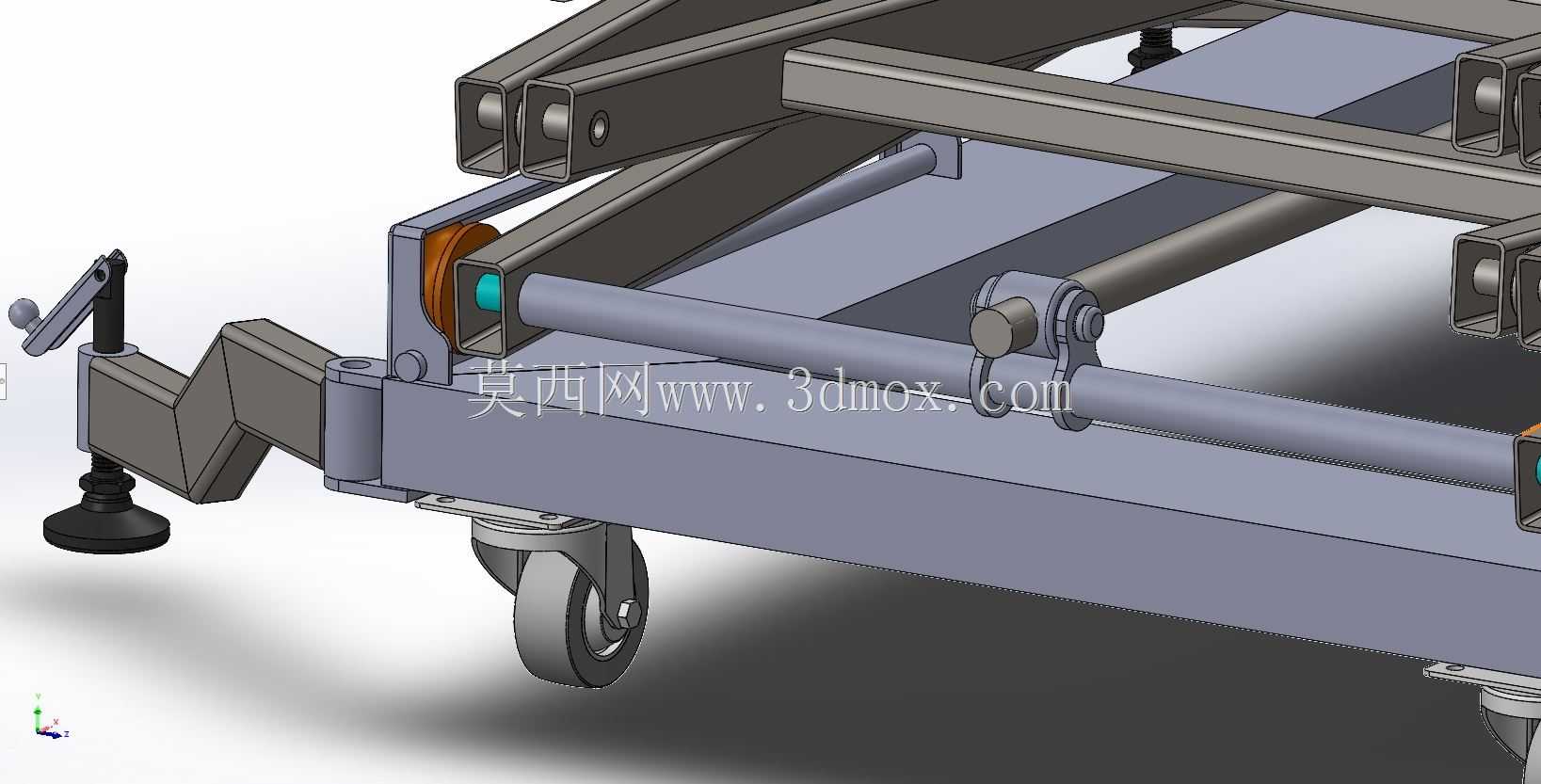

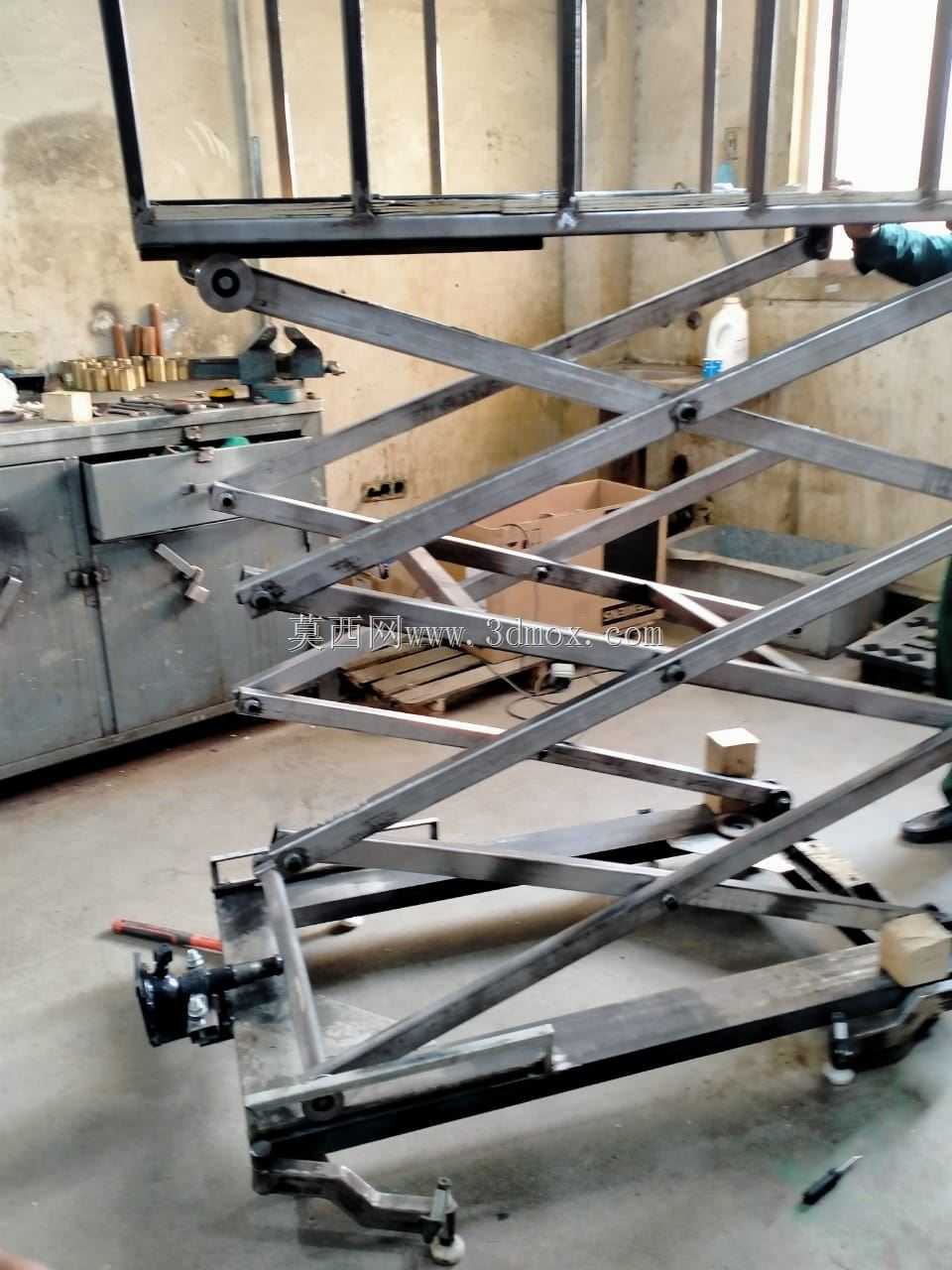

这款可折叠物料周转推车，主要面向生产车间工序间物料转运、线边仓临时储放、成品短距离驳运这类场景设计，相比传统固定式周转推车，闲置时可大幅压缩占用空间，适配小面积车间、临时仓储区域的空间利用需求。从结构设计逻辑来看，整车采用剪叉式折叠支撑结构作为核心承载框架，台面为平整钢板结构，四周设置可插拔式挡杆，避免转运过程中物料滑落，底部配置带刹车的万向脚轮与可调支撑脚，移动时脚轮承载，定点放置时可通过支撑脚调平，避免地面不平整导致车体晃动。整车额定承载200公斤，台面有效尺寸为1300毫米×650毫米，折叠后整体厚度可压缩至原展开高度的五分之一，闲置堆叠存放时不会占用过多通道与仓储面积。在实际工况适配中，这类推车可直接对接生产线边的物料架，操作人员无需额外抬升物料，可直接将工位上的成品、待加工件转移至台面，挡杆可根据物料外形选择安装数量，转运箱体类零件时可安装全部挡杆形成围挡，转运长条形物料时可拆除对应侧挡杆，适配不同外形物料的转运需求。剪叉折叠结构的铰接点均采用带衬套的销轴连接，反复折叠过程中不会出现卡滞、结构松垮问题，扶手高度适配成年人站立推行的发力角度，长时间推行不会产生过度的肢体疲劳。安装边界方面，展开状态下车体总高度包含扶手为1100毫米，可顺利通过常规车间防火门、电梯轿厢，折叠后可直接塞入货架底部、工位间隙等闲置空间，无需预留专门的存放区域。脚轮选用聚氨酯材质，在环氧地坪、水泥地面上推行时不会产生明显噪音，也不会刮伤车间地面涂层，刹车装置采用踏板式结构，操作人员脚踩即可锁定车轮，无需弯腰操作，适配车间快节奏的转运作业需求。结构设计时充分考虑了焊接工艺性，所有框架管材连接处均采用满焊后打磨处理，台面边缘做折边强化，避免长期承载出现台面变形问题，整体结构无易损易耗的复杂部件，日常仅需定期对铰接销轴加注润滑脂即可维持正常使用，维护成本极低，适合多频次、高周转的生产现场使用。
