加油站卧式地下燃料储存储罐结构

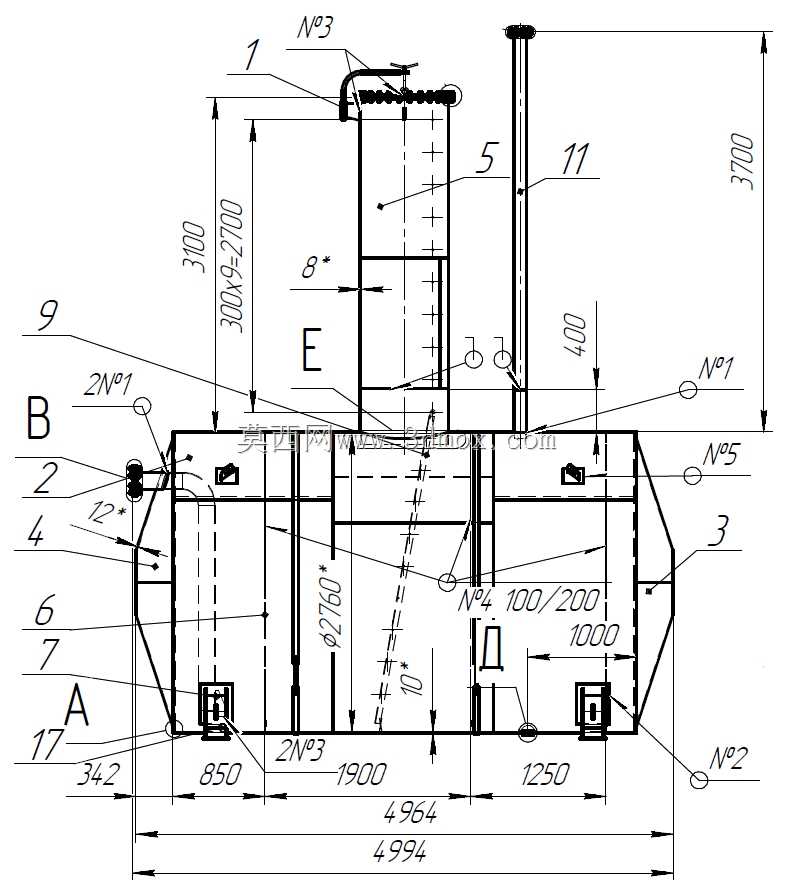

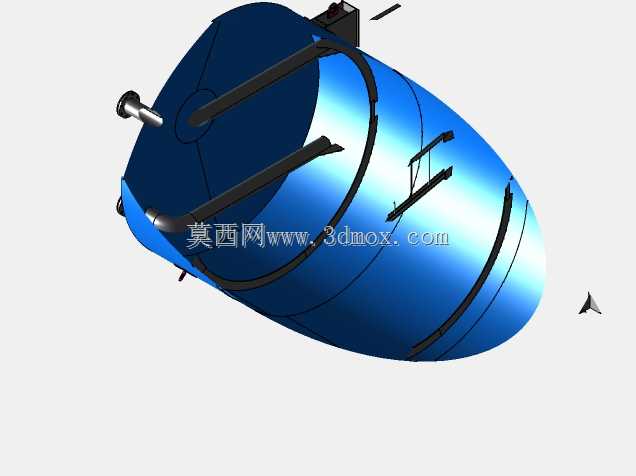

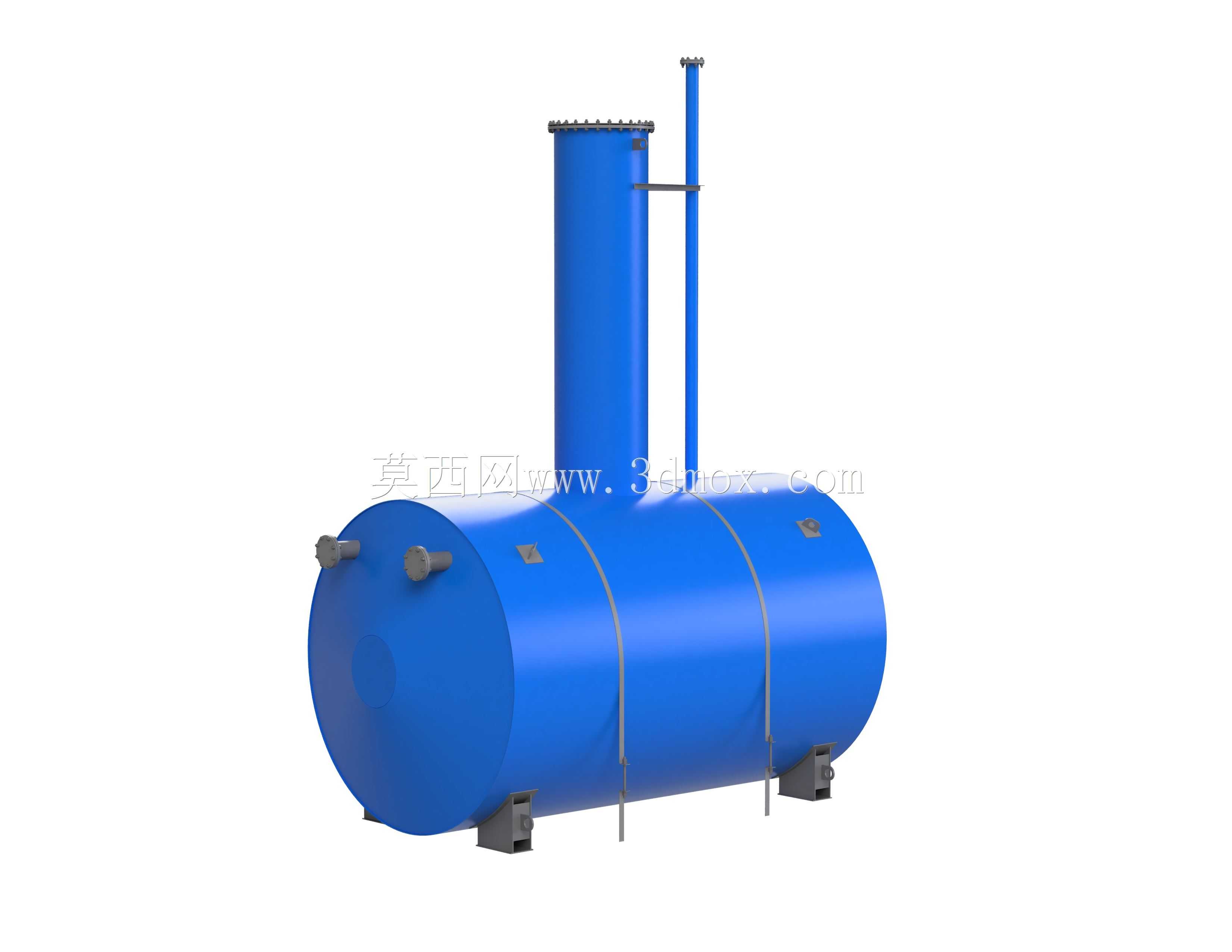

这类卧式地下储存容器主要应用于城镇加油站、厂区内部燃油加注点的燃料存储场景，作为燃油加注系统的核心承压存储单元，承担着汽油、柴油等轻质燃料的密闭存储功能，需长期埋设于地下冻土层以下，规避地面温度波动、外力碰撞对存储介质的影响，同时满足防渗、承压、密闭的硬性工程要求。从结构设计来看，罐体采用卧式圆筒形承压结构，相比立式储罐更适配地下浅埋的施工条件，筒体两端采用标准椭圆形封头，受力均匀性更好，能有效抵消埋地后周边土壤传递的侧向压力与内部介质的静压力，筒体外部设置的两道环形加强箍，可进一步提升筒体的径向刚度，避免长期受土壤挤压出现局部变形。罐体顶部设置的大直径竖向接管是检修人孔，人孔高度需高出地面完成面一定距离，满足埋地后人员可通过人孔进入罐体内部开展清罐、检修、焊缝检测作业的空间要求，人孔旁的细直径竖向接管为通气管，用于平衡罐内压力，避免加注、抽油作业时罐内出现正压过载或负压吸瘪的问题。筒体侧面分布的多个小直径接管可分别连接液位计、进出油管路、卸油管路，不同接管的高度差经过匹配设计，避免进出油作业时产生涡流扰动罐底沉积杂质。罐体底部设置的支撑支腿属于可选配置，在地质条件较好、采用混凝土浇筑基础的站点，支腿可将罐体架高，避免罐体直接接触基础表面积水造成腐蚀，若站点采用砂垫层直埋的施工方案，可取消支腿结构，将罐体直接铺设在压实的砂垫层上，降低施工成本。罐体材质选用常用的碳素结构钢，焊接完成后需做整体防渗检测与防腐处理，外壁包覆防腐层适配地下潮湿土壤的腐蚀环境，整体安装边界需预留进出油管路、通气管的连接操作空间，人孔周边需设置检修井，预留日常运维的操作空间，罐体埋设时需保持一定的安装坡度，坡向排污口一侧，方便罐内沉积的水分、杂质定期排出。
