DIN导轨安装式多规格管道固定塑料夹

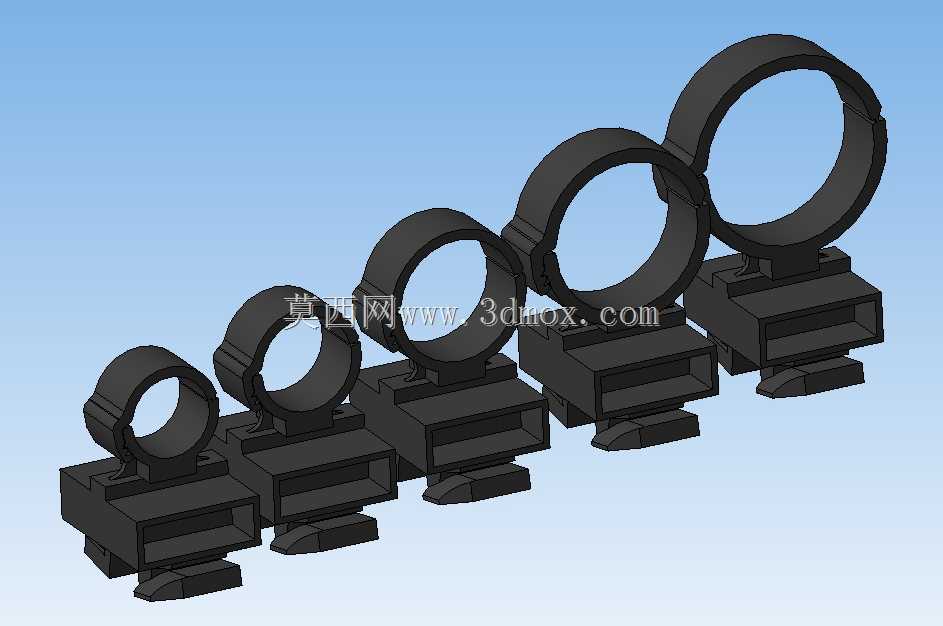

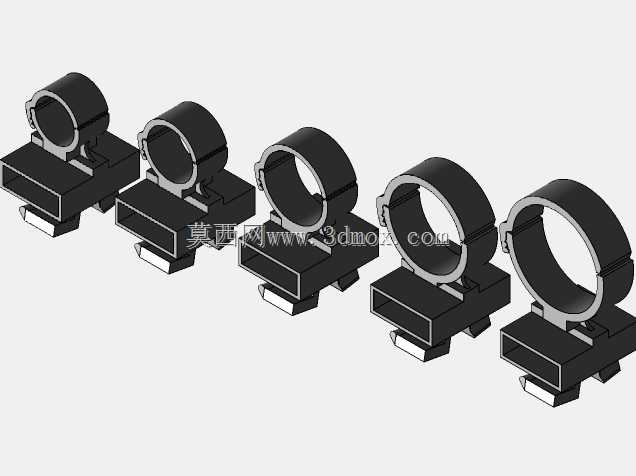

这类塑料夹主要面向电气柜、气动控制箱、小型自动化设备内部的管路排布场景，解决DIN标准导轨上的气管、小型线缆保护管、细径流体管路的固定需求，替代传统扎带、胶粘固定方式，让柜内管路排布更规整，后期维护调整时无需剪断耗材，可反复拆装调整位置。整套夹体覆盖五种不同的夹持内径规格，对应不同外径的管路，从细径信号护管到常规气动气管都能找到适配的夹持位，适配的DIN导轨为行业通用的35mm标准安装导轨，也就是电气柜内常用的元器件安装导轨，安装时无需额外打孔，依靠夹体底部的弹性卡扣结构，对准导轨边缘按压即可卡入固定，拆卸时用一字螺丝刀撬动卡扣锁舌即可滑出调整位置，单夹体的安装占用导轨长度根据夹持规格不同从18mm到32mm不等，排布时相邻夹体可紧密贴合，不会浪费导轨安装空间。夹体整体采用一体式注塑结构，上部为带开口弹性的C型夹持环，环体开口处做了圆弧导向倒角，管路卡入时无需借助工具，顺着倒角按压即可嵌入环内，环体内壁做了细微的防滑筋条，管路卡入后不会沿轴向窜动，同时不会过度挤压管壁造成管路通径变形。下部为导轨安装基座，基座与上部夹持环为一体化连接，衔接处做了圆角过渡避免应力集中，长期使用不会出现衔接处断裂的问题。设计时充分考虑了塑料件的成型特性，整体壁厚均匀控制在2mm左右，没有过厚的胶位区域，避免注塑成型时出现缩痕、翘曲问题，卡扣部位的弹性变形量经过校核，反复拆装50次以上仍能保持足够的卡紧力，不会出现松脱滑落的情况。在实际设备装配场景中，这类管夹可以提前批量卡入导轨，再根据管路走向逐个调整位置，相比螺丝固定的管夹，装配效率能提升60%以上，同时不会在安装板上留下多余的螺丝孔，后期改造调整时无需重新打孔攻丝，尤其适合小批量定制设备的装配、老旧设备的柜内管路改造场景。夹体的塑料材质选用添加了抗老化剂的尼龙材质，在柜内-10℃到60℃的工作环境下不会出现脆裂、软化问题，夹持力保持稳定，即使设备运行时存在小幅振动，管路也不会从夹体中脱出，也不会出现夹体沿导轨滑移的情况。
