BPE工艺用2.5英寸快装三角卡箍结构

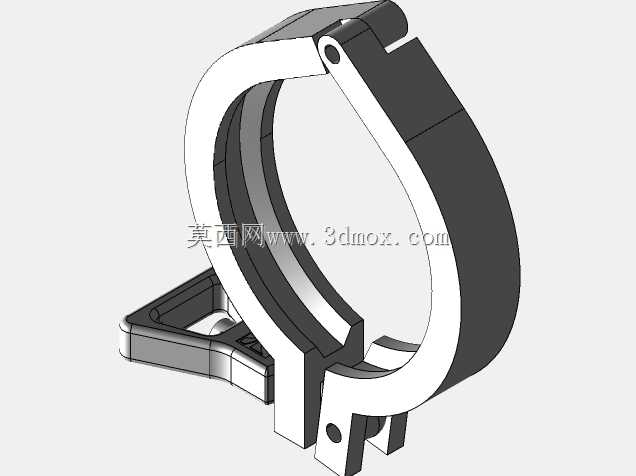

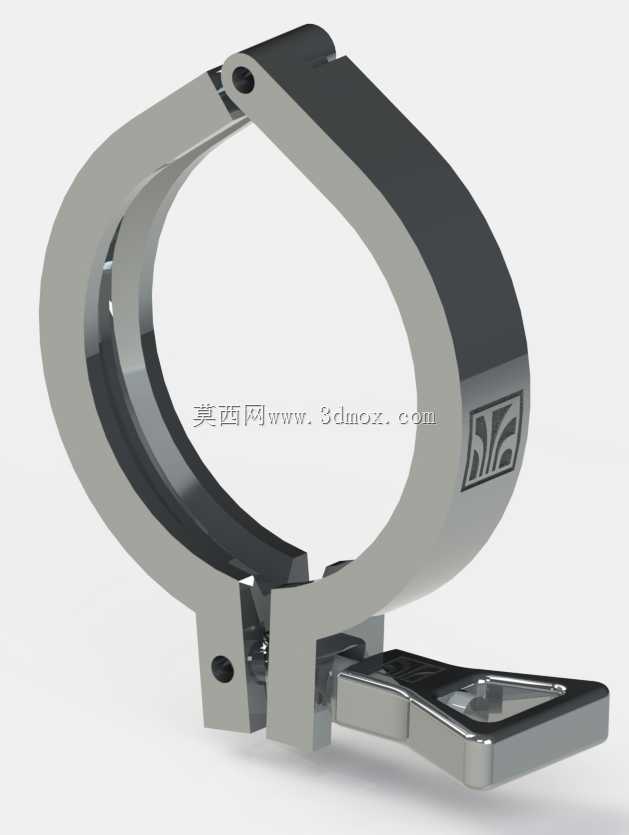

这款卡箍结构主要面向生物制药、食品饮料等对卫生级管路有严格要求的BPE标准应用场景，是洁净管路系统中实现两段法兰端口快速对接锁紧的核心连接件，日常用于洁净流体输送管线的端口固定，能在不借助额外专用工具的前提下完成管路的装拆操作，大幅降低洁净区管路维护、改线的作业耗时。从实际使用场景来看，这类卡箍常配套卫生级快装法兰接头使用，适配2-1/2英寸规格的标准快装端口，安装时仅需将两段带密封垫的法兰端口对齐，把卡箍的C型抱合段卡在法兰外圈的定位凸缘上，扳动末端的扳扣结构即可通过杠杆力实现抱合段的收紧，让两段法兰端面均匀挤压中间的密封垫片，实现管路的密封与固定，避免输送流体过程中出现漏液、泄压问题。设计上采用了分体铰接的结构逻辑，抱合主体分为两段弧形结构，一端通过销轴实现铰接开合，另一端配合扳扣式锁紧结构，抱合段的内圈做了与法兰凸缘匹配的限位槽，锁紧时能保证卡箍不会沿管路轴向滑脱，同时让法兰周向受力均匀，避免局部压应力过大导致密封垫变形不均影响密封效果。扳扣部分做了镂空减重设计，既降低了整体零件重量，也方便操作人员施力扳动，扳扣扣合后能形成稳定的自锁结构，在管路存在小幅振动的工况下也不会意外松脱。从安装边界来看，这款卡箍适配的法兰凸缘外径符合对应英寸规格的快装接头标准，抱合段开合角度足够大，安装时不需要完全拆分卡箍就能直接套在法兰外侧，锁紧后整体外轮廓的径向尺寸经过优化，不会占用过多管路周边的安装空间，在排布密集的洁净管线集群中也能顺利完成装拆操作，不会和相邻的管路、支架产生干涉。卡箍的铰接孔与销轴采用间隙配合，长期反复开合使用也不会出现卡滞问题，抱合面的弧度经过精准拟合，和法兰凸缘的贴合度较高，锁紧时不会出现局部应力集中的情况，能有效延长配套密封垫的使用寿命，减少洁净管路系统的易损件更换频次。
