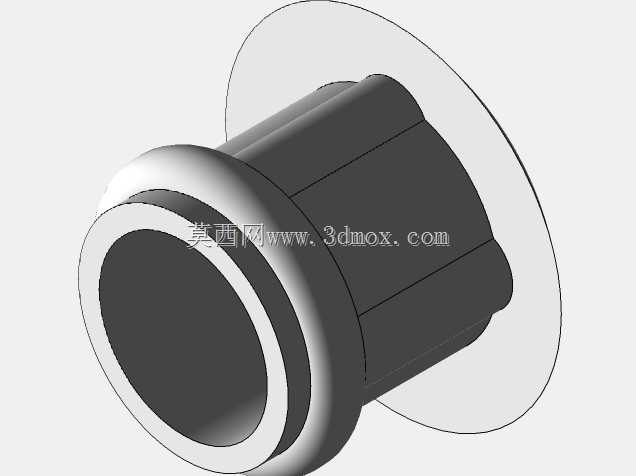

带法兰边塑料装饰孔塞三维结构

这类带法兰边的塑料孔帽，日常在机柜装配、家具板材封边、塑胶壳体组装场景里出镜率极高，核心作用是封堵预制安装孔，既避免板材开孔边缘的毛刺划伤装配人员或穿入孔内的线材，也能让外露的开孔位置保持外观整洁，同时阻挡灰尘、溅水进入设备内部，对内部元器件起到基础防护作用。从结构设计来看，外侧的法兰边做了圆弧过渡处理，没有尖锐棱角，安装后法兰边完全贴合安装面，不会出现凸起刮蹭的问题；插入段设计了多道环形凸起筋，筋位外径略大于安装孔内径，依靠塑料本身的弹性形变挤入孔内，不需要额外涂胶或者加装紧固件，徒手按压就能完成装配，装配效率比传统螺纹堵头高很多，适合大批量流水线装配场景。插入段的内腔做了中空设计，一方面能减少原材料用量，降低单件生产成本，另一方面中空结构能提供足够的形变空间，适配一定范围内的孔径公差，哪怕安装孔的加工尺寸存在小幅偏差，也能依靠筋位的形变卡紧，不会出现松脱掉落的问题。设计这类零件的时候，首先要明确安装边界：法兰边的外径要比目标安装孔大3到5毫米，保证完全覆盖开孔边缘，不会出现漏边的情况；插入段的有效长度要和安装板材的厚度匹配，通常插入段长度比板材厚度大1到2毫米，保证卡紧后不会出现轴向窜动；环形筋的凸起高度控制在0.3到0.8毫米区间，既能保证足够的卡紧力，又不会因为过盈量太大导致装配困难，甚至撑裂脆性板材的开孔边缘。材质选择上通常用柔韧性较好的PE或者PP材质，这类材质耐候性不错，常温下长期使用不会出现脆化开裂的问题，同时表面可以做哑光或者亮面处理，匹配不同设备的外观质感需求。实际选型时要注意，这类孔帽不适合用在需要密封承压的场景，仅能做日常的封堵装饰作用，如果有防水密封要求，还需要在法兰背面加装橡胶垫圈，或者选用带密封结构的专用堵头。建模过程中要重点关注拔模角度的设置，插入段的外表面要顺着脱模方向做1到1.5度的拔模斜度，环形筋的位置也要做相应的圆角过渡，避免注塑生产时出现粘模、缺胶的问题，法兰边和插入段的衔接位置要做R角过渡，减少应力集中，避免装配时受力出现断裂。
