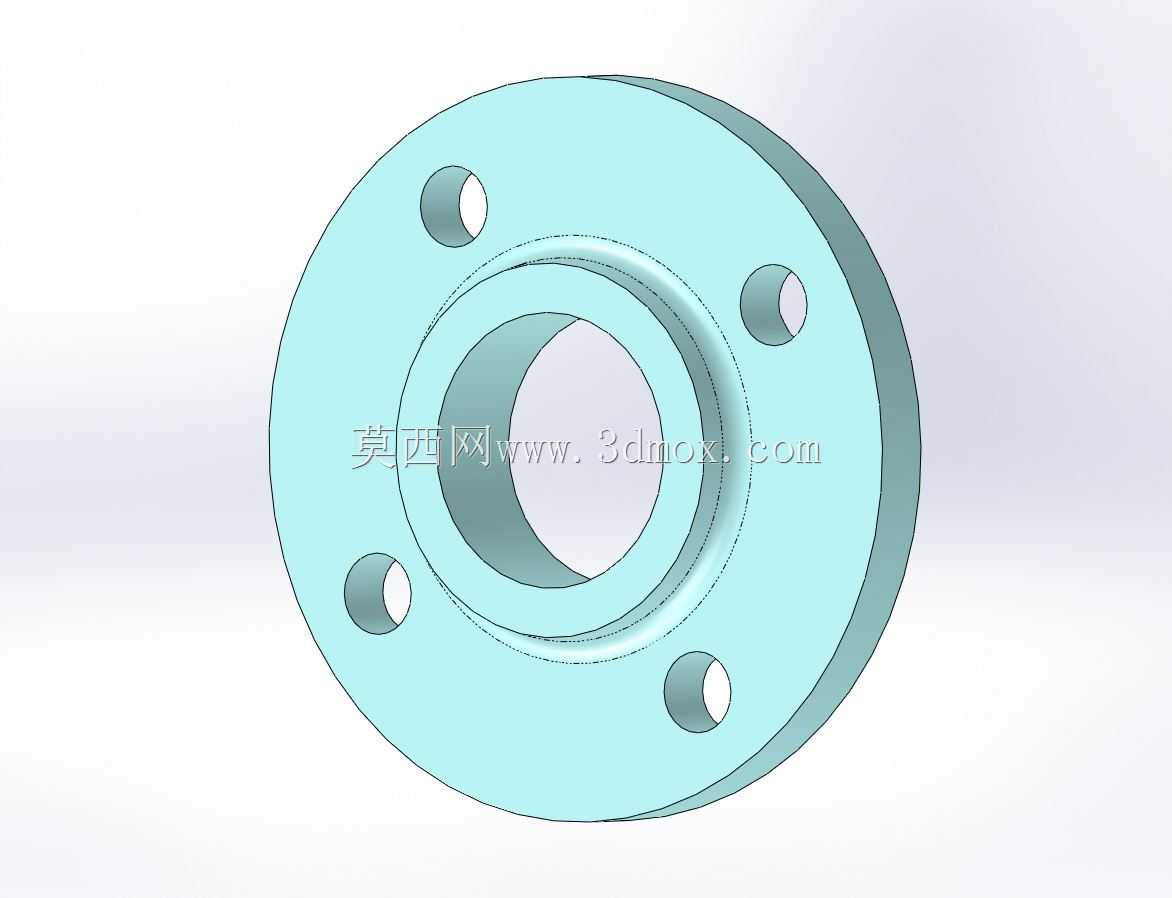

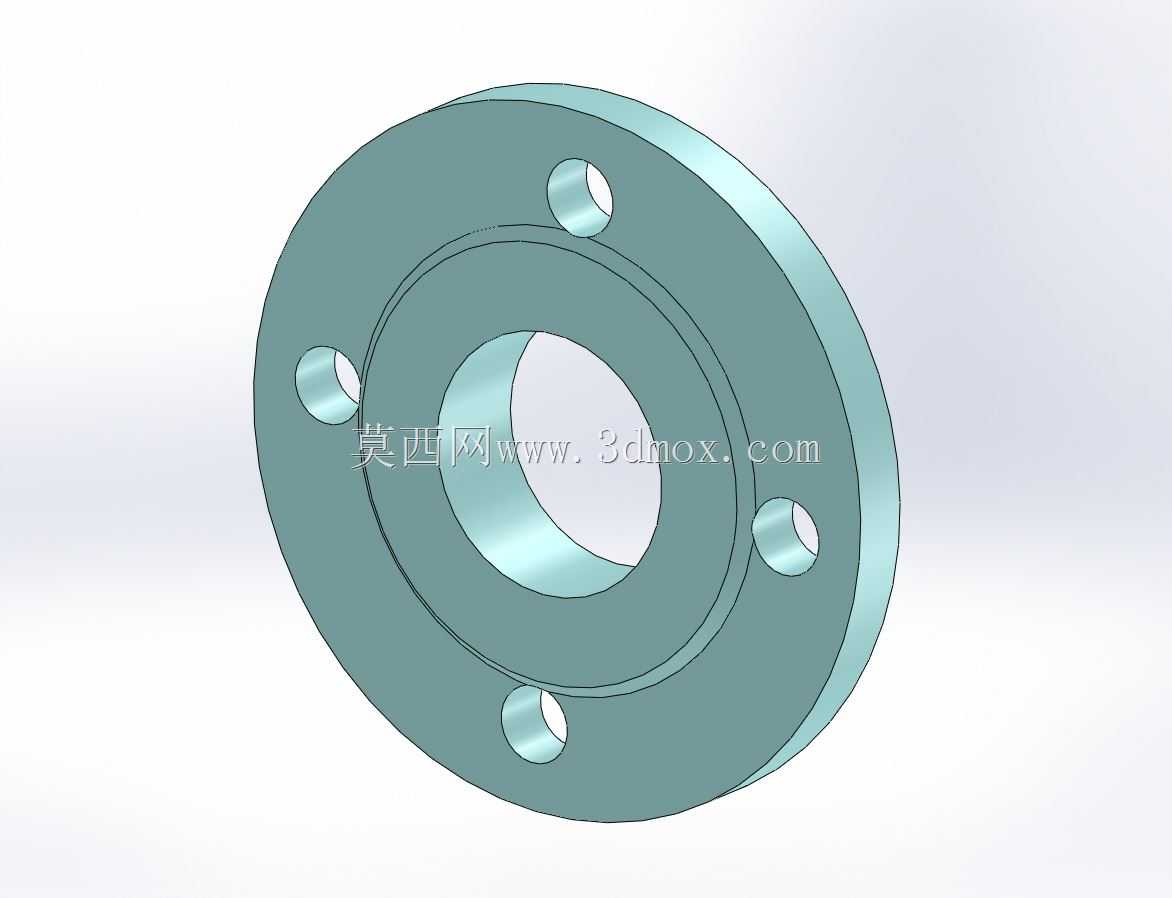

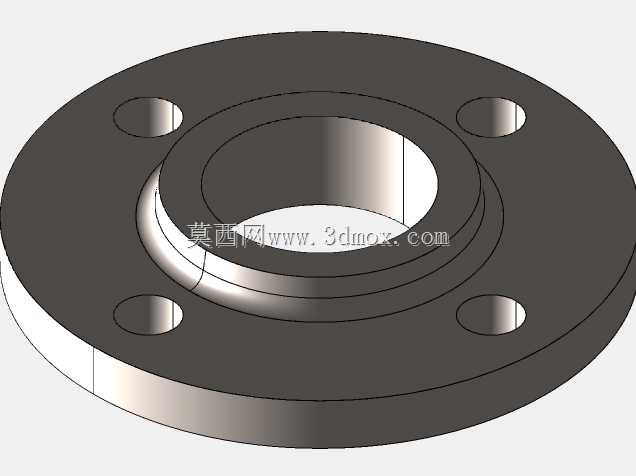

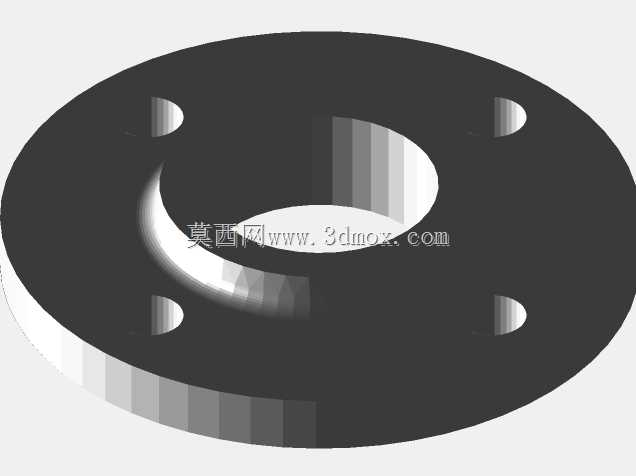

DN50-PN16焊接带颈滑动法兰结构

在工业管路系统搭建场景中，这类带颈滑动法兰是中低压管线对接的核心连接件，常应用于给排水、暖通循环、普通化工介质输送等公称压力16公斤级的管线布局中，适配DN50通径的钢管对接作业。不同于平焊法兰的短颈结构，这款带颈滑动法兰的颈部过渡段采用平缓锥度设计，能在焊接作业后分散管线运行时产生的应力集中，避免法兰盘与管道衔接位置因长期受振动、压力波动出现焊缝开裂的问题。从实际安装逻辑来看，滑动式的内孔设计允许管道在穿入法兰盘时预留少量调整余量，现场施工时无需对管道端口做高精度的预定位，能有效降低现场配管的对位难度，尤其适合管线改造、现场拼装的作业场景，相比对焊法兰的焊接要求更低，普通持证焊工即可完成合格的焊接作业。法兰盘上均匀分布的螺栓孔采用等节距圆周排布，适配同压力等级同通径的标准法兰对接，安装时螺栓穿入后可通过对角预紧的方式保证密封面受力均匀，配合对应规格的密封垫片即可实现可靠的管路密封，能耐受常规工况下的温度与压力波动。设计过程中优先考虑了安装边界的通用性，法兰盘的外径、螺栓孔中心距、密封面宽度均匹配DIN 8603标准要求，可直接替换同标准的现有法兰件，无需对周边管线、支架做额外改造。颈部的内径与适配管道的外径保留合理间隙，既方便管道穿入调整，也能避免间隙过大导致焊接时焊瘤渗入管道内部影响介质通流。密封面采用突面结构，加工时保证平面度与表面粗糙度要求，能适配非金属平垫片、缠绕垫片等多种常用密封件，无需针对密封面形式单独定制特殊垫片。在管线日常运维中，这类法兰的拆卸也较为便捷，松开对接螺栓即可分离两段管线，方便对管线内部做清理、检修或是更换管段，相比焊接式的不可拆连接，运维成本更低。实际选型时，需要确认管线的介质特性、工作压力温度是否在该法兰的适用范围内，避免超压使用导致密封失效或是结构变形，安装时需保证法兰端面与管道轴线垂直，避免偏斜导致密封面受力不均出现泄漏。
