带圆顶多规格搭接法兰结构设计

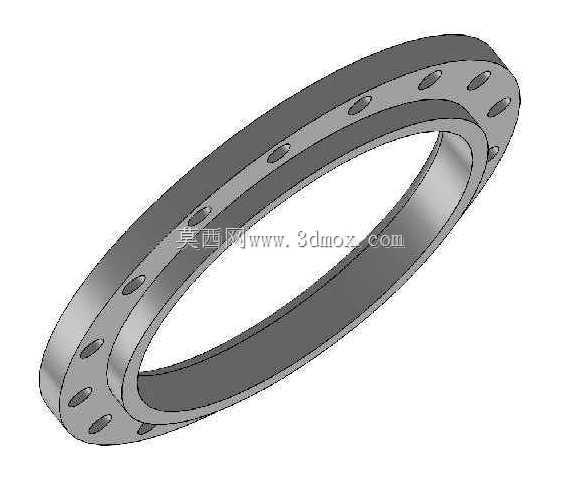

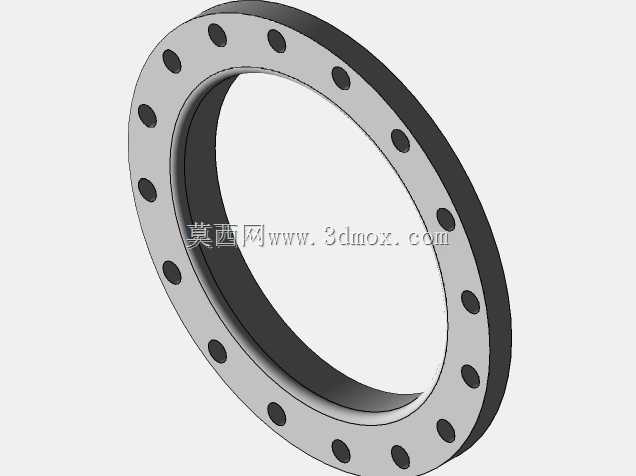

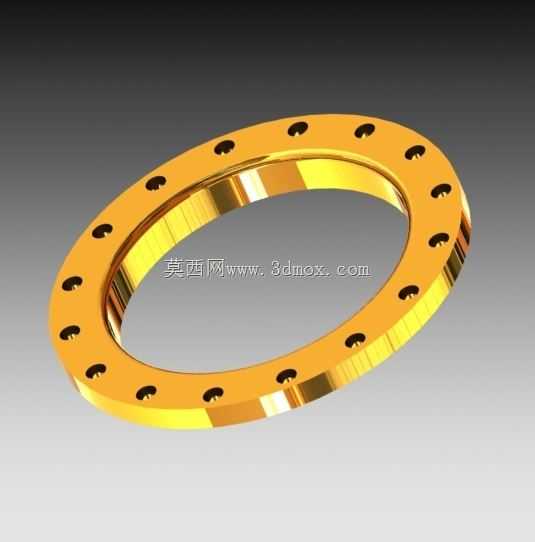

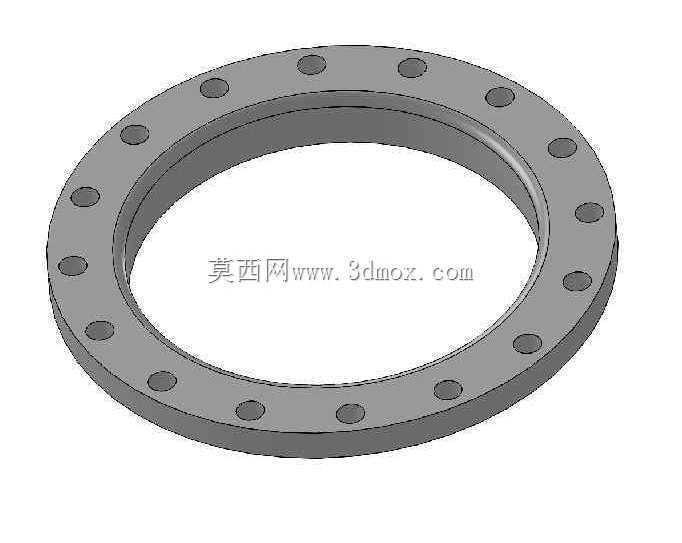

在化工管路、流体输送系统、压力容器配套的管路布设场景中，搭接法兰是管路对接作业里应用频次极高的连接件，这类法兰不需要和管道做焊接固定，安装时可灵活调整管口对接角度，尤其适合后期需要频繁拆装检修、或是管路布设存在现场配接偏差的工况，能有效降低现场施工的对位难度。这款带圆顶结构的搭接法兰，设计时特意在法兰密封侧做了圆弧过渡的圆顶结构，和常规平面对接的搭接法兰相比，圆顶结构能在法兰压紧过程中让密封垫片受力更均匀，避免局部应力集中导致的垫片压溃或是密封失效问题，尤其适合中低压流体输送场景下的密封需求，不管是输送清水、低压蒸汽还是常规化工介质，都能保证对接位置的密封可靠性。法兰整体采用环形盘式结构，沿法兰盘圆周均匀布设螺栓通孔，孔位排布严格遵循通用管路配对法兰的孔距规范，能和同压力等级的对焊法兰、平焊法兰直接配对安装，不需要额外加工适配转接件。设计时所有尺寸均以毫米为基准单位，覆盖了多种常用管路通径的规格参数，不同规格的法兰厚度、螺栓孔数量、密封面圆顶高度都做了匹配性调整，比如小通径规格的法兰螺栓孔数量适当减少以降低安装工作量，大通径规格则加密螺栓孔排布来保证整体压紧力均匀。从安装边界来看，这款搭接法兰的外径尺寸控制在通用配对法兰的适配范围内，安装时不需要额外扩大管路周边的操作空间，法兰背面和管道搭接的位置做了倒角过渡，能避免管道插入时出现卡滞、划伤管道外壁的问题，现场施工时管道插入法兰后可自由旋转调整管口方位，对齐螺栓孔后再穿入螺栓压紧即可，对现场施工人员的操作熟练度要求更低。圆顶密封面的粗糙度设计也兼顾了密封性能和加工成本，不需要过高的加工精度就能配合常用的橡胶垫片、石棉垫片实现可靠密封，适合批量加工生产，在民用给排水管路、工业循环水系统、小型压力容器配套管路中都能适配使用。
