ANSI B16.5标准150磅级法兰连接结构

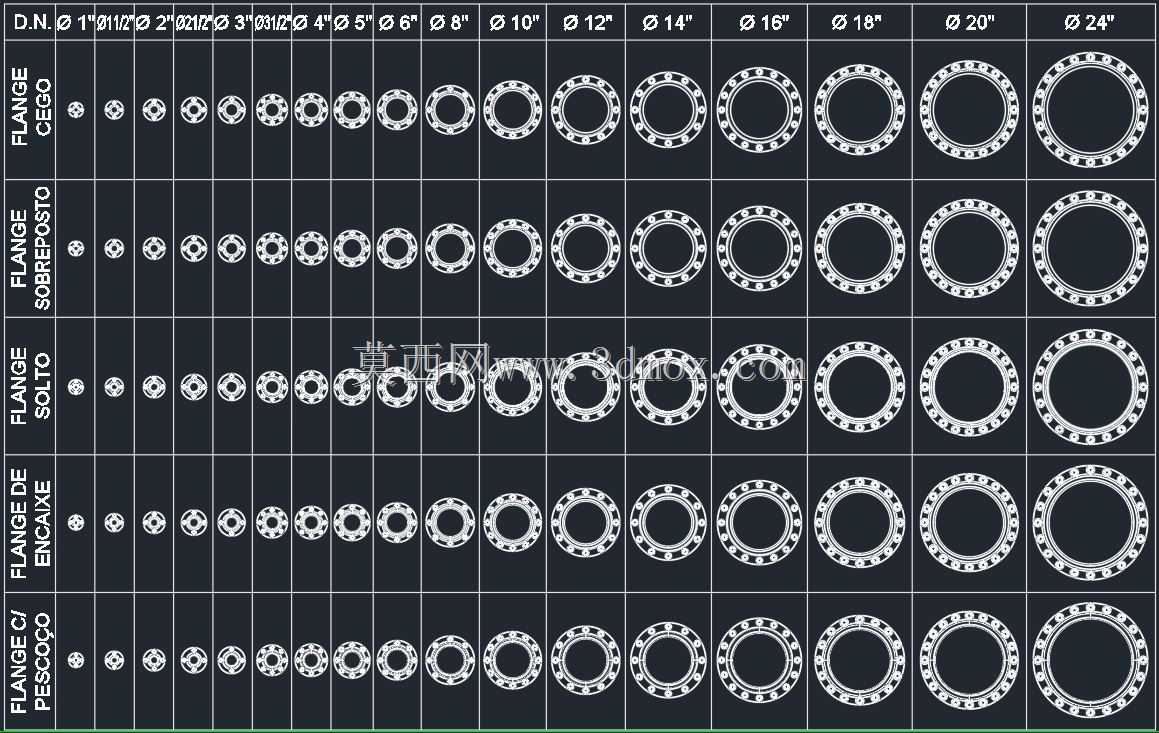

在石油化工、市政给排水、暖通空调、电力输送等涉及流体介质输送的工程场景中，法兰是管路系统里实现管段对接、设备与管路衔接的核心承压连接件，这套对应ANSI B16.5标准的150磅级法兰连接结构，覆盖了从DN15到DN600的常规公称通径规格，能适配多数低压工况下的管路搭建需求。从实际工程选型的角度看，150磅级对应的公称压力约为2.0MPa，适用于常温下输送水、蒸汽、油品、常规腐蚀性介质的管路，不同通径的法兰在螺栓孔分布、密封面尺寸、法兰本体厚度上都严格遵循美标体系的尺寸公差要求，能保证同压力等级、同通径的法兰件具备完全互换性，避免现场安装时出现孔位错位、密封面不匹配的问题。设计这套法兰结构时，首先要明确不同安装场景的密封形式，图中覆盖的法兰类型包含带颈对焊、平焊、盲板等常见结构，密封面默认采用突面形式，适配非金属软垫片、缠绕垫片等常规密封件，螺栓孔的数量与孔径随通径增大逐步调整，小通径法兰采用4个螺栓孔即可满足压紧密封的受力要求，大通径法兰则会增加螺栓数量，保证密封面圆周方向的压紧力均匀分布，避免局部压紧力不足导致介质泄漏。从安装边界来看，每个规格的法兰都标注了明确的外径尺寸、螺栓孔中心圆直径、密封面凸起高度，现场配管时可以直接根据对应通径的法兰尺寸预留管端焊接余量，不需要额外核对非标尺寸，法兰颈部的过渡圆角做了圆滑处理，能降低管路运行时的应力集中，避免长期承压下颈部出现疲劳裂纹。在三维建模过程中，所有规格的法兰都做了参数化的特征关联，调整通径参数时可以自动匹配对应的螺栓孔数量、法兰厚度、密封面尺寸，能大幅提升管路布置时的建模效率，结构细节上还原了法兰端面的水线纹路，螺栓孔的倒角、法兰外缘的加工倒角都做了1:1还原，不仅能用于管路系统的装配干涉检查，也可以直接导出工程图用于生产加工下料。实际现场安装时，这套法兰的尺寸公差能保证与市面上采购的标准成品法兰完全适配，不需要现场二次修磨，密封面的平面度控制在标准要求的范围内，只要按照对称拧紧的顺序上紧螺栓，就能达到预期的密封效果，避免管路运行过程中出现跑冒滴漏的问题。
