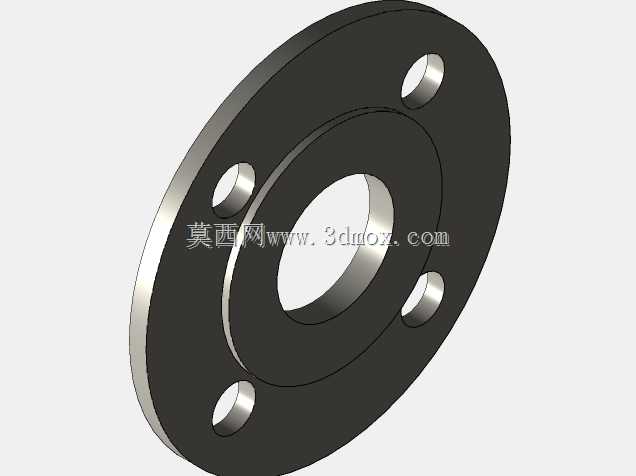

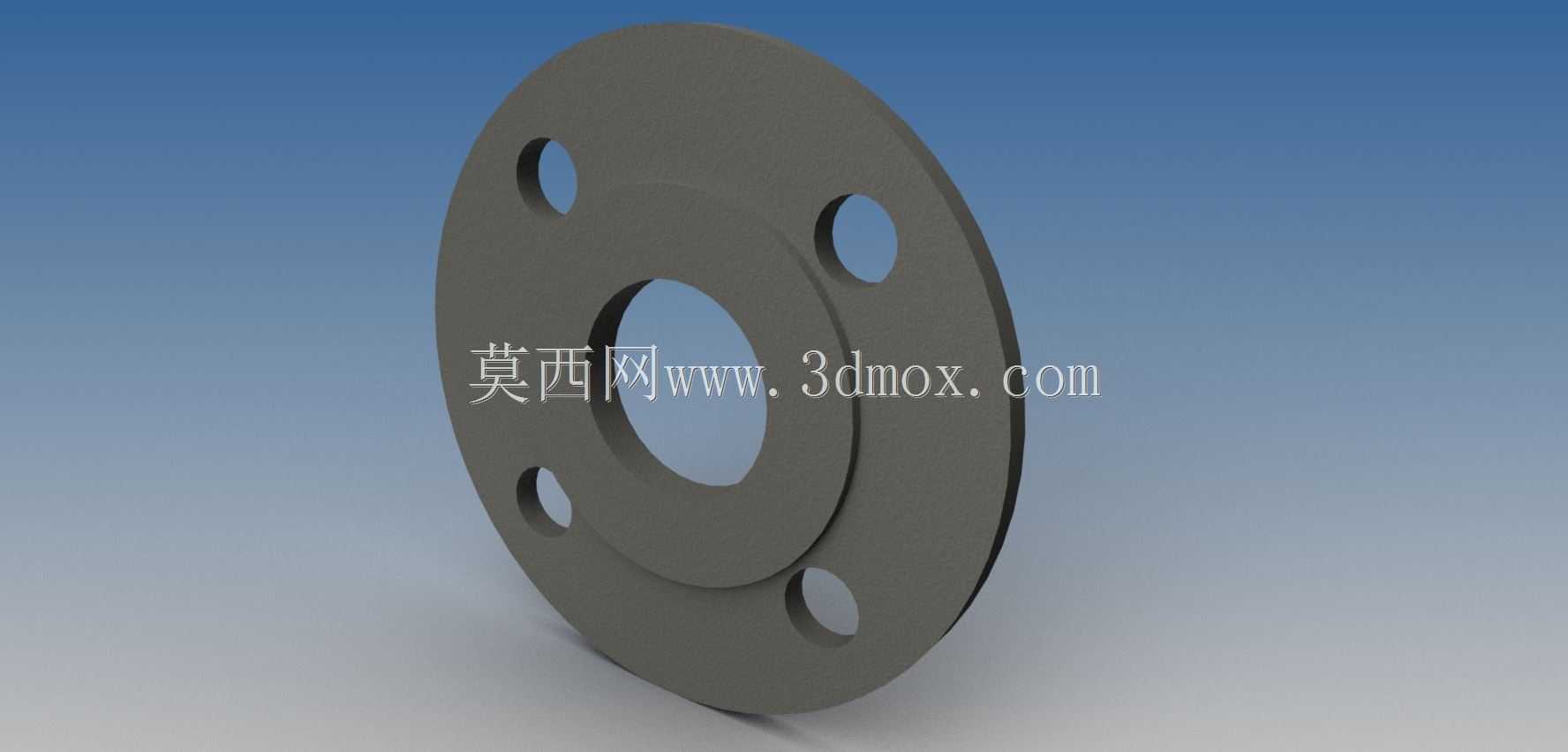

南非标准SANS1123板式平焊法兰结构

在南部非洲区域的工矿流体输送、市政给排水、普通低压工艺管线布设场景中，这类符合SANS 1123标准的3型板式平焊法兰是管线对接环节的核心承压连接件，适配公称尺寸覆盖15NB到600NB的常规管线，能匹配当地工程体系中常用的钢管外径规格，不需要额外加工非标适配段就能直接完成焊接装配。从实际使用场景来看，这类法兰大多应用在1.0MPa压力等级以下的常温输送管线，包括厂区循环水支路、普通通风除尘管路、低压排污管线等场景，安装时不需要复杂的对中工装，现场施工人员只需将钢管插入法兰内孔至预设的密封台肩位置，沿内外环缝做连续角焊即可完成固定，对现场施工的设备要求不高，普通交直流焊机就能完成焊接作业，后期管线检修拆卸时，只需松开连接螺栓就能完成管段分离，不需要切割管体，能大幅降低后期运维的作业成本。从结构设计逻辑来看，这款法兰采用板式平板结构，没有额外的高颈段，整体加工工序更少，原材料采用普通碳素结构钢钢板切割下料后，经车削加工密封面、钻孔加工螺栓孔就能完成成品制造，生产周期短，制造成本相比带颈法兰更低，适合大批量的低压管线项目使用。密封面采用全平面突面结构，配套非金属橡胶垫片或者石棉橡胶垫片就能实现可靠密封，不需要加工复杂的凹凸密封槽，对垫片的定位精度要求更低，现场安装时即使存在小幅的螺栓孔对位偏差，也能通过垫片的形变补偿实现密封，不会出现局部泄漏的问题。法兰上的螺栓孔采用均匀圆周排布，孔位公差严格匹配对应压力等级的螺栓分布圆尺寸，安装时能适配同标准的配对法兰、阀门端法兰，不需要现场扩孔修正。法兰的厚度尺寸经过承压校核，在额定压力下不会出现盘面翘曲变形，密封面的平面度控制在合理范围内，锁紧螺栓后能保证整个密封面的压力均匀分布，避免局部应力过大压溃垫片或者局部压力不足导致介质渗漏。这类法兰的安装边界需要注意，焊接时要控制焊接电流，避免电流过大导致法兰盘面热变形，尤其是大尺寸规格的法兰，焊接后要等自然冷却再锁紧螺栓，不能采用冷水急冷的方式降温，防止盘面产生内应力导致后期使用中出现密封面变形。螺栓锁紧时要采用对角交替锁紧的方式，分两到三次逐步拧紧到规定扭矩，不能单侧一次锁紧，避免法兰盘面受力不均产生翘曲。在管线排布时，法兰安装位置要预留足够的螺栓操作空间，保证扳手能正常操作锁紧和拆卸螺栓，不能将法兰设置在紧贴墙面或者其他设备的位置，避免后期无法完成检修作业。对于存在轻微震动的管线场景，可在螺栓位置加装弹簧垫圈，避免长期震动导致螺栓松动，影响密封性能。
