带聚四氟乙烯I型杆的6英寸宽平顶管线支架

在化工流体输送、市政管线排布、工业制程管路架设场景中，管线的稳定支撑直接决定整套管路系统的运行可靠性，尤其是输送腐蚀性介质、存在温度形变的管路，对支撑件的减摩、适配性有极高要求。这款平顶管支架的设计，核心针对6英寸公称直径的管线做适配，整体支撑长度覆盖36英寸范围，可满足多管并排排布或是大跨度单管支撑的安装需求，避免短支架频繁布设带来的安装成本提升与管线应力集中问题。

支架采用平顶结构设计，顶部支撑面为平面构型，和管线接触位置搭配聚四氟乙烯材质的I型杆件，聚四氟乙烯本身极低的摩擦系数可以允许管线在温度变化产生热胀冷缩时，沿支撑面产生微量轴向位移，不会因为刚性约束导致管线局部应力超限，同时聚四氟乙烯材质的耐腐蚀性可以适配多数化工介质输送场景的户外、腐蚀环境使用需求，避免支撑件长期接触管线凝露、外界腐蚀介质出现过早锈蚀失效。

从设计思路来看，这款支架首先明确了安装边界：支撑面宽度完全匹配6英寸管线的外径支撑需求，36英寸的长度方向预留了足够的管线排布调整空间，安装时可通过支架底部的固定孔位直接和土建基础、管廊架做刚性连接，不需要额外做适配转接件。I型聚四氟乙烯杆件嵌入支架主体的安装槽内，更换维护时可单独拆卸替换摩擦件，不需要整体拆卸支架主体，大幅降低后期运维的工作量。

实际应用中，这类支架多用于水平敷设的工艺管线支撑，相比传统的弧形管托，平顶结构搭配低摩擦滑杆的设计，更适合存在较大轴向位移的长距离输送管线，既可以承担管线的垂直载荷，约束管线的垂直方向振动位移，又不会限制管线的合理热位移，避免管线焊缝、法兰连接位置因为附加应力出现泄漏风险。支架主体采用刚性结构设计，可承受对应管径管线满液状态下的垂直载荷，36英寸的长度可同时支撑2-3根同规格并排敷设的管线，在管廊空间有限的场景下可以减少支架的布设密度，提升管廊空间利用率。

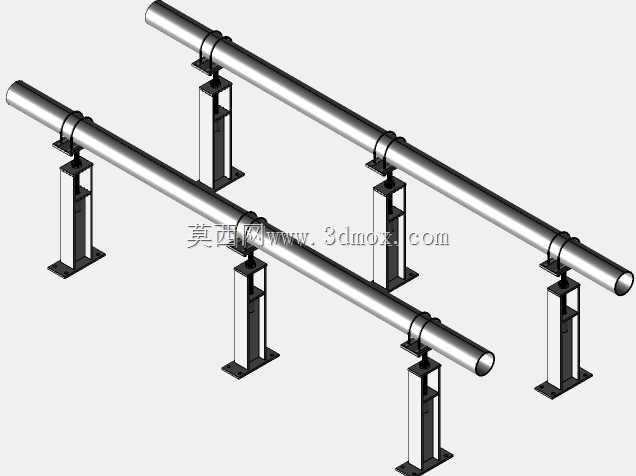

建模过程中重点还原了聚四氟乙烯I型杆的嵌入安装结构、支架主体的加强筋构型、底部安装孔的位置尺寸，所有配合面的公差预留都按照实际工程安装要求做了还原，可直接用于管廊排布的方案验证、支架预制的加工参考，也可导入整体管路装配模型中做干涉检查，确认支架和周边管线、结构件的安装间隙是否满足施工要求。
