万向轴节凸轮组合传动机构三维设计

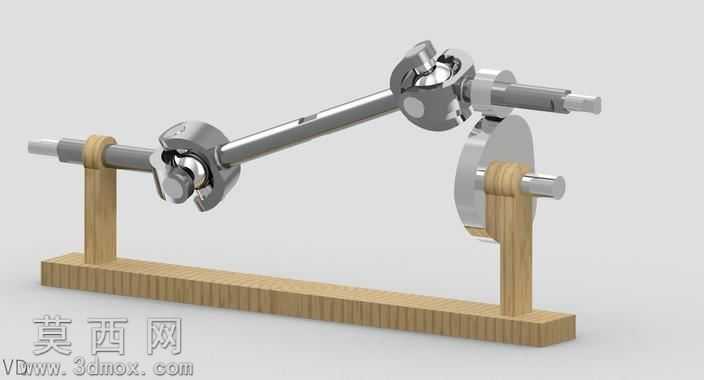

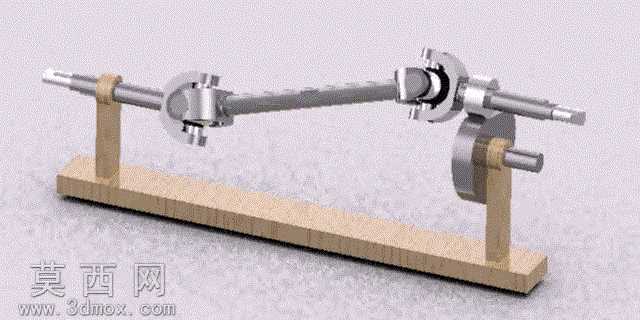

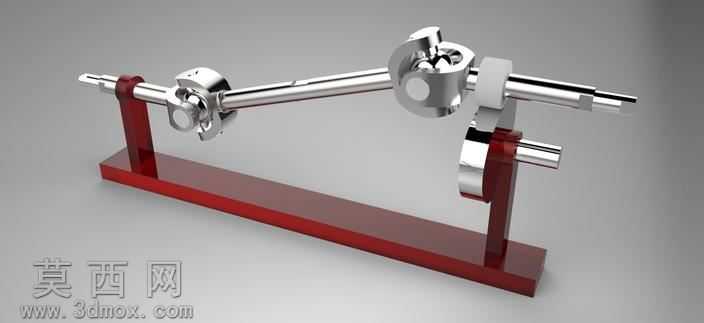

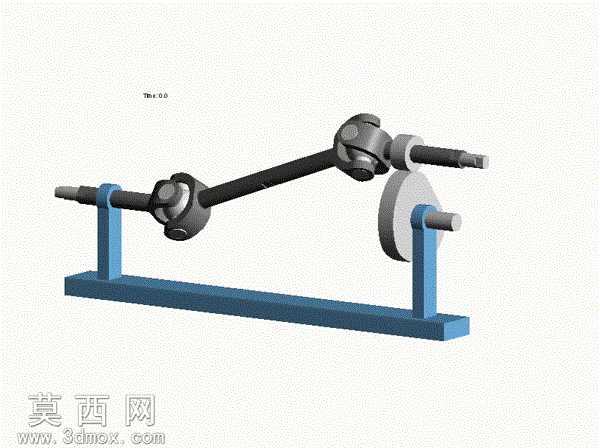

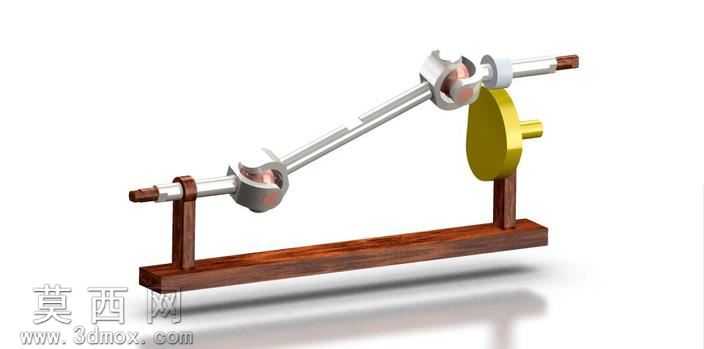

本作品为万向轴节与凸轮组合的传动演示机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的尺寸配合规范，对各零部件的装配公差进行了合理预留，确保虚拟装配状态下各运动副无干涉、卡滞问题。建模阶段首先完成底座支撑结构的搭建，采用木质纹理材质模拟实体演示台架的质感，对支撑立架与长轴的配合孔位做了同轴度约束，保证长轴安装的水平度。核心传动部分包含两组万向联轴器与一套凸轮机构，万向联轴器的十字轴、叉形接头、连接销轴等细节均做了精细化建模，还原了万向节可实现变角度动力传递的结构特性，金属部件统一采用银灰色磨砂金属材质，对接合面的边缘做了轻微倒角处理，还原真实机加工零件的质感。凸轮机构部分完成了凸轮轮廓曲线的精准绘制，保证凸轮随从动轴转动时，可带动配套的摆杆实现预设规律的往复摆动，与万向联轴器传递的长轴转动形成联动效果。渲染阶段采用柔和的漫反射光照环境，对金属零件的反光度做了适度调整，避免过强反光遮挡结构细节，木质底座的纹理做了自然的UV映射，避免纹理拉伸失真。设计思路上以直观演示万向联轴器的传动特性、凸轮机构的运动规律为核心，将两类经典机械传动结构整合在同一台架上，通过连贯的装配约束设置，可完整模拟机构运行时的动力传递路径：动力从长轴一端输入，经万向联轴器调整传动角度后传递至凸轮轴，带动凸轮转动驱动摆杆完成起伏动作，直观展现不同传动部件的运动特性与耦合效果，可作为机械原理教学的演示模型使用，帮助学习者理解万向联轴器的角度补偿能力、凸轮机构的运动输出规律，以及多类传动部件组合使用时的动力传递逻辑。
