北约标准皮卡汀尼战术导轨三维设计

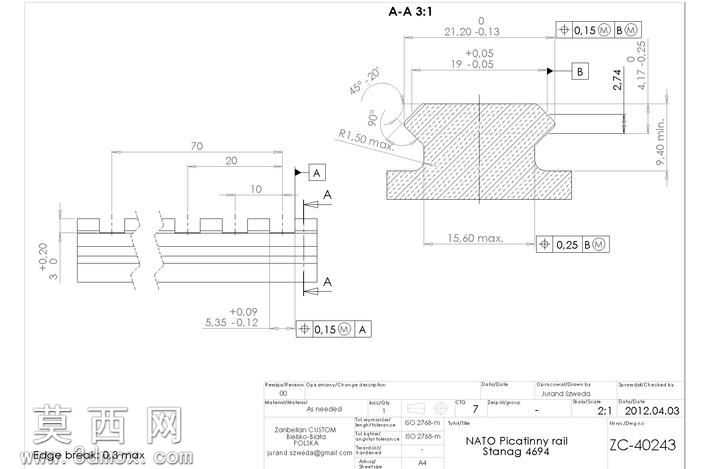

本模型为北约标准皮卡汀尼导轨的三维参数化设计成果，建模阶段严格遵循北约标准化协议规定的皮卡汀尼导轨尺寸公差要求，采用SolidWorks软件完成全特征建模，首先以导轨的纵向截面轮廓为基础绘制草图，精准还原导轨顶部间隔排布的装夹卡槽结构，卡槽的宽度、间距、倒角尺寸均严格匹配图纸标注的公差范围，对截面草图执行拉伸凸台命令生成导轨基体，随后对基体两侧的定位斜面、底部安装面进行特征细化，添加图纸要求的R1.60mm圆角特征，避免应力集中的同时还原真实零件的工艺特征。建模过程中对关键配合尺寸添加几何公差约束，包括导轨顶部定位面的平面度要求、卡槽侧面相对于安装基准的对称度要求、各装夹槽的位置度公差，确保模型可直接用于后续的配件适配验证与工程出图。材质设定阶段选用枪械配件常用的航空铝合金材质，在软件中调整材质的表面粗糙度参数，模拟硬质阳极氧化后的哑光金属质感，对导轨的棱边位置添加轻微的倒角钝化效果，还原实际机加工零件的工艺细节，渲染阶段采用正交视角搭配柔和的工业照明，清晰展示导轨的截面结构与尺寸标注对应关系，同时生成剖面视图直观呈现导轨内部的壁厚分布与结构特征。设计思路上优先保证导轨的接口通用性，所有与战术附件配合的尺寸均严格遵循标准公差带要求，既保证附件装夹的定位精度，又预留合理的装配间隙避免装夹卡滞，模型同时保留了完整的参数化特征，使用者可根据实际使用需求调整导轨的总长度、卡槽数量，快速衍生出不同规格的同类型导轨产品，可直接用于枪械配件设计、战术装备改装的结构验证、3D打印样件制作以及相关教学演示场景，模型附带的工程图完整标注了所有关键尺寸、形位公差与技术要求，可直接对接生产加工环节。
