带卡槽环形锁紧机械零件结构设计

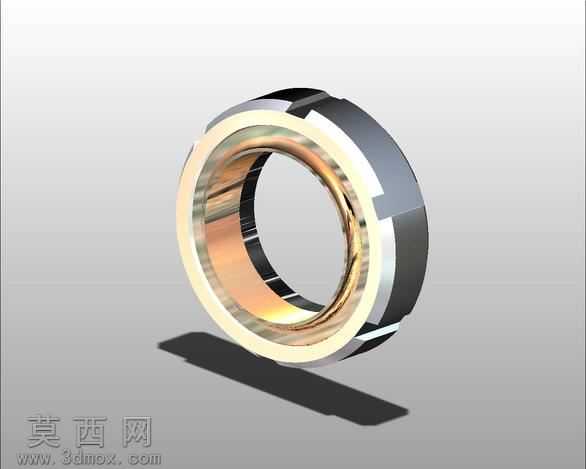

本作品为环形锁紧类机械零部件的三维建模设计，整体采用同轴回转体作为基础构型，建模过程中以旋转凸台特征作为主体构建的核心步骤，首先绘制过轴线的半剖截面轮廓，精准控制内外径的尺寸比例、轴向宽度参数，通过360度旋转生成基础环形基体，保证零件的同轴度公差符合机械装配的通用要求。在主体结构的基础上，针对零件的锁紧定位功能需求，在外圆柱面均匀分布加工三处轴向卡槽结构，通过拉伸切除特征完成槽位的构建，每处卡槽的宽度、深度、轴向延伸长度均经过参数化校准，槽边做微小倒角处理，避免装配过程中出现应力集中、边缘刮损配合件的问题。零件的内孔端面设计有阶梯定位止口，通过阶梯拉伸特征构建，止口的直径公差、端面跳动参数均按照通用机械配合标准设置，能够与配套轴类零件实现精准的轴向定位，防止装配后出现径向窜动。材质渲染阶段采用哑光金属钢材质，调整材质的粗糙度、金属度参数，还原钢制机械零件经过精加工后的表面质感，对卡槽边缘、内孔配合面做轻微的高光处理，突出机加工面的精度特征，渲染时采用45度侧方柔光光源，清晰展现零件的结构层次与轮廓细节，避免阴影过重遮挡关键结构。设计思路上围绕零件的锁紧定位功能展开，摒弃冗余的装饰性结构，所有构型均服务于装配实用性：外圆卡槽用于配合锁紧卡爪实现周向固定，内孔止口用于实现轴向定位，整体环形结构能够套设于配套轴件外部，在紧凑的安装空间内完成锁紧限位功能，建模全程采用全参数化设计，所有尺寸均可根据实际装配需求快速调整，适配不同规格的轴系锁紧场景，模型的特征树逻辑清晰，从基础基体到细节切除、倒角特征逐层构建，便于后续的工程图导出、结构修改与仿真分析，能够直接用于机械装配场景的虚拟验证、加工工艺规划等环节。
