施耐德Y型双阀块排气歧管结构

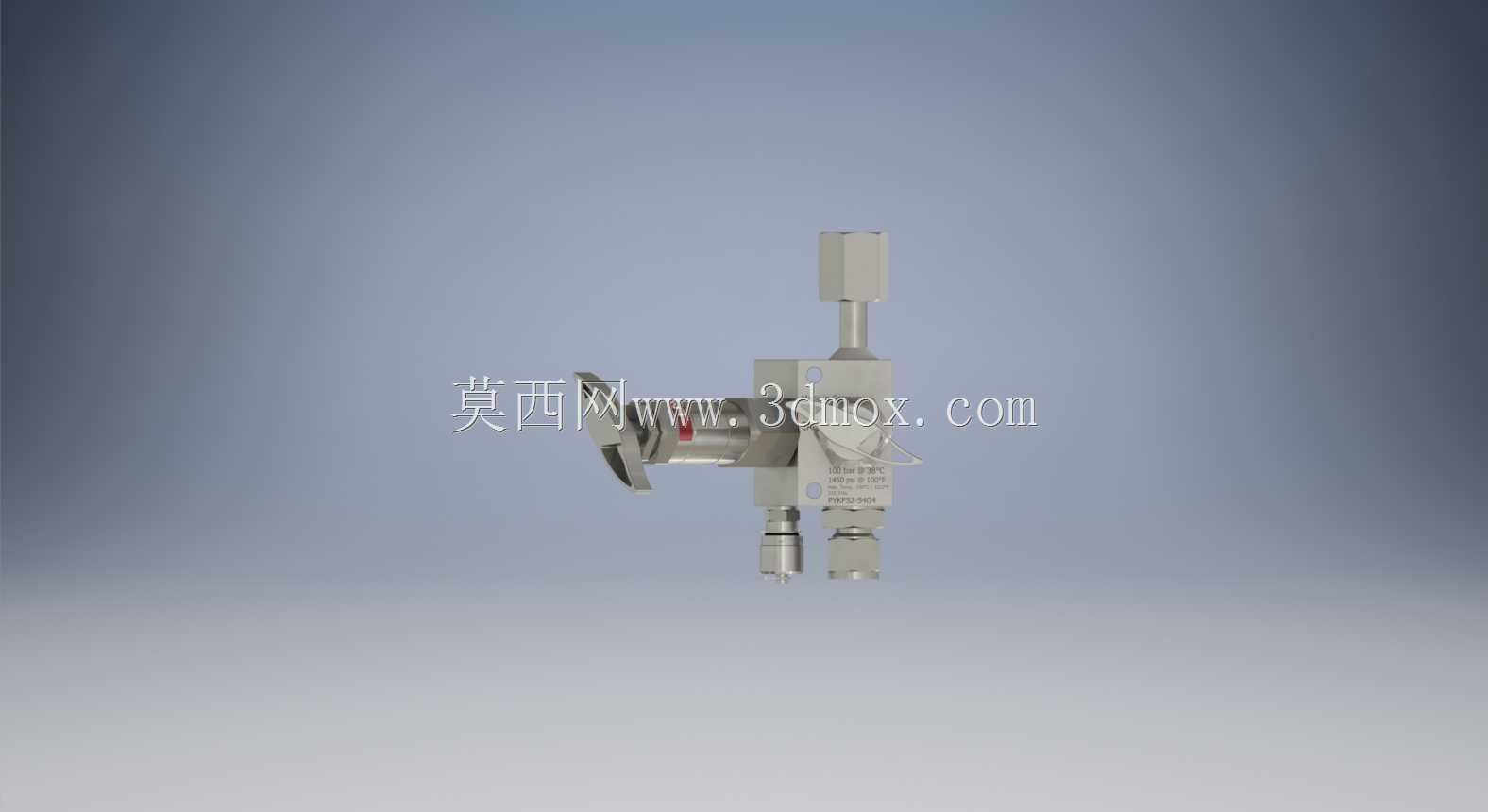

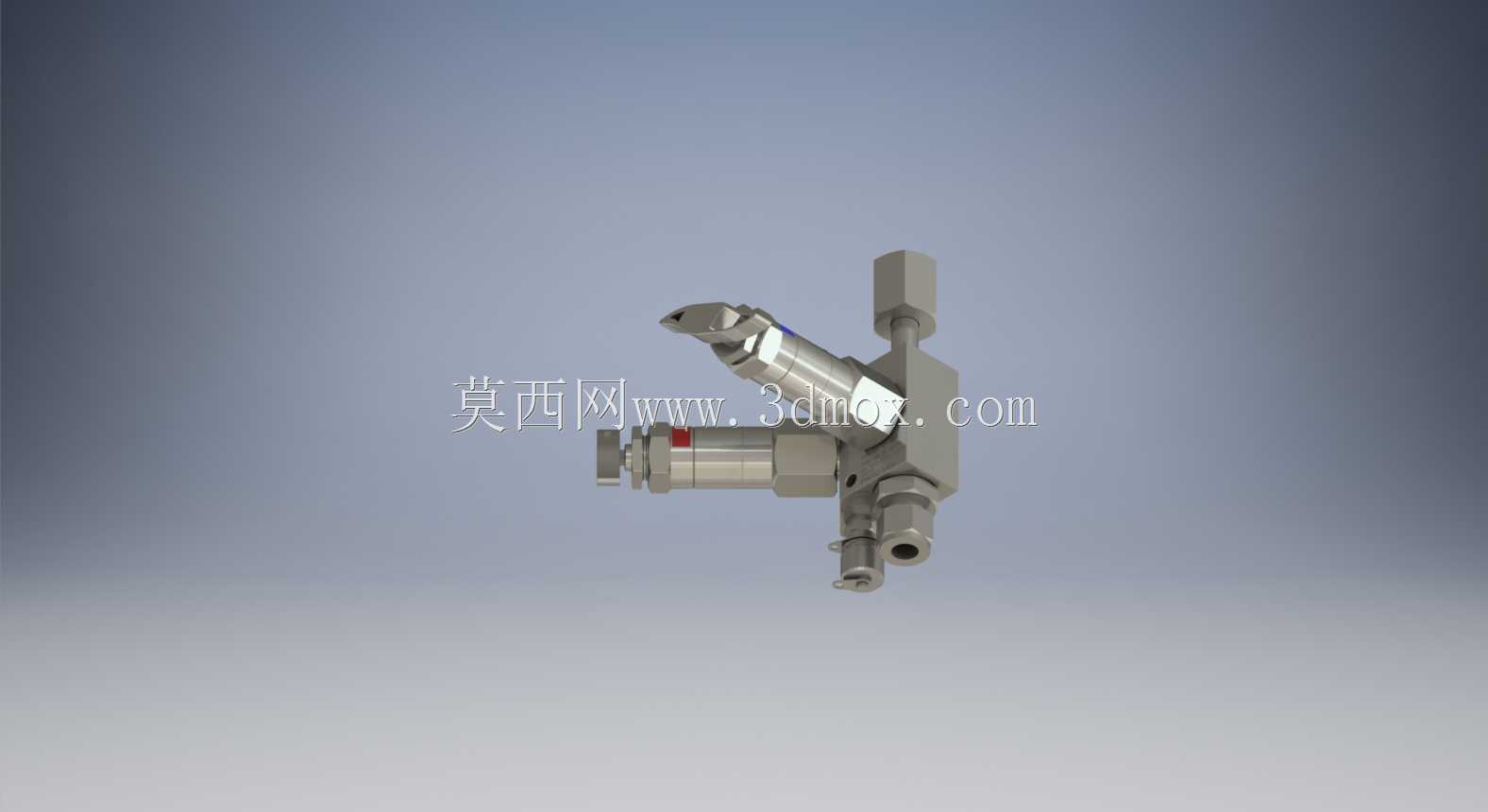

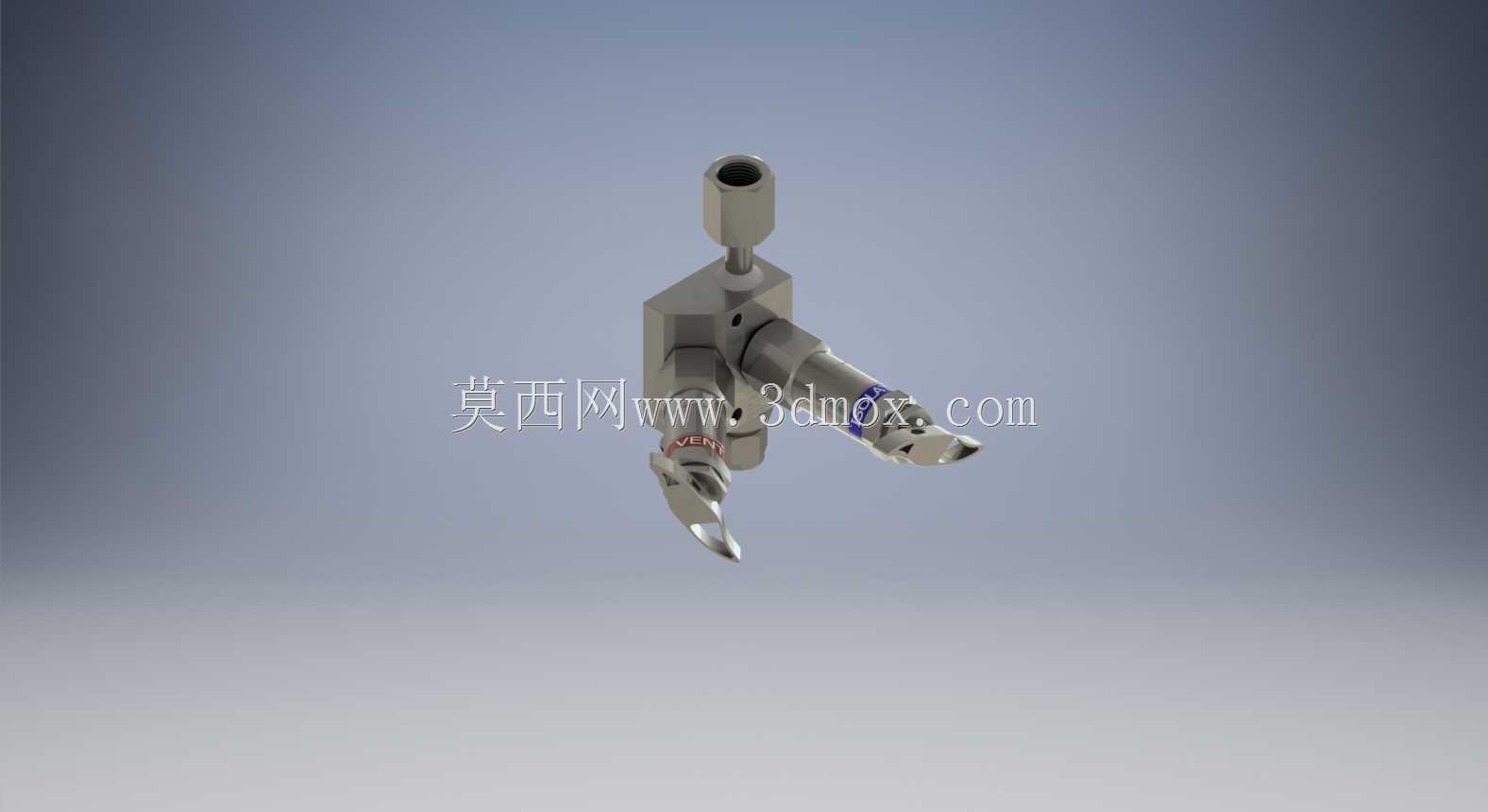

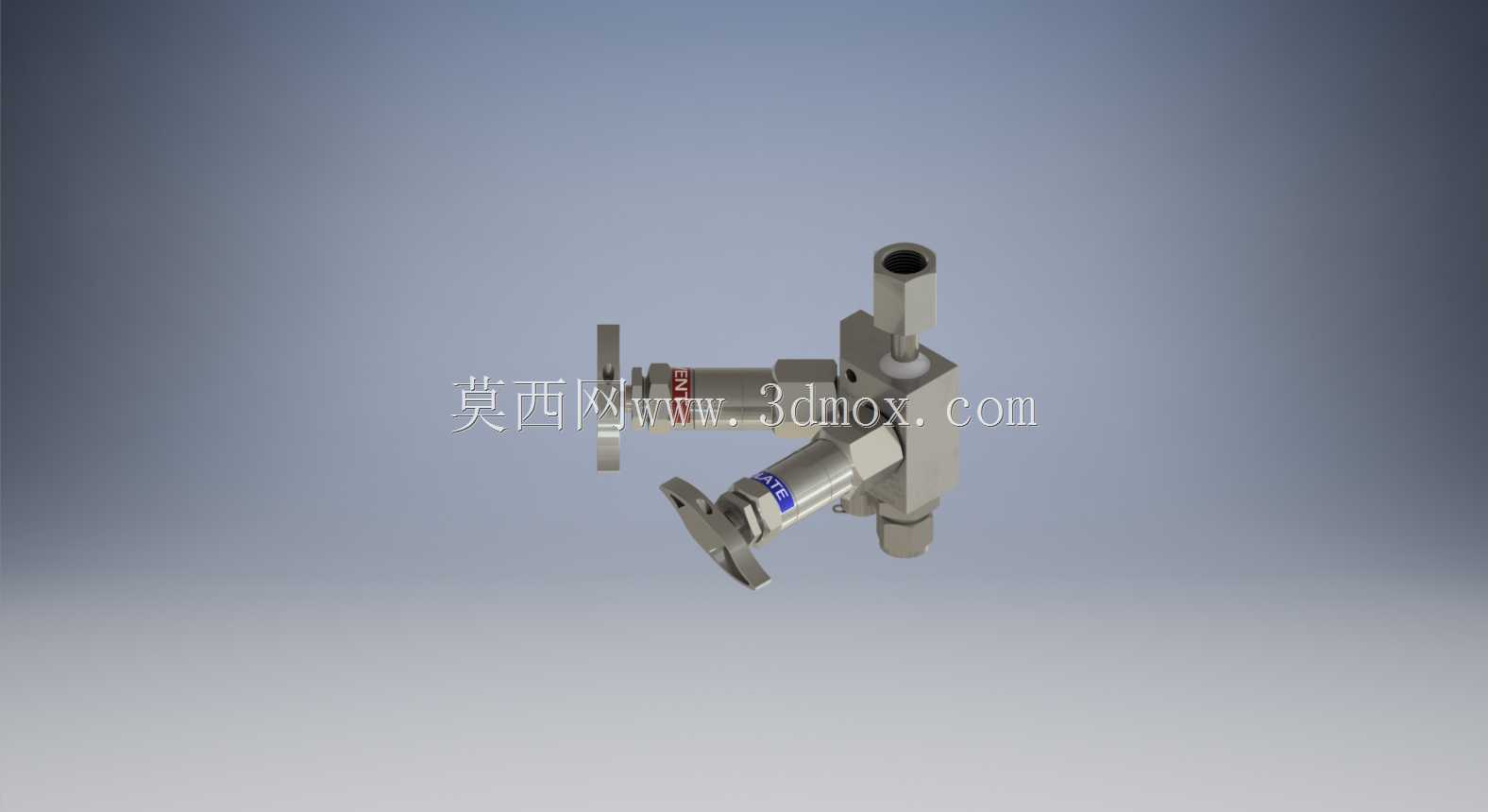

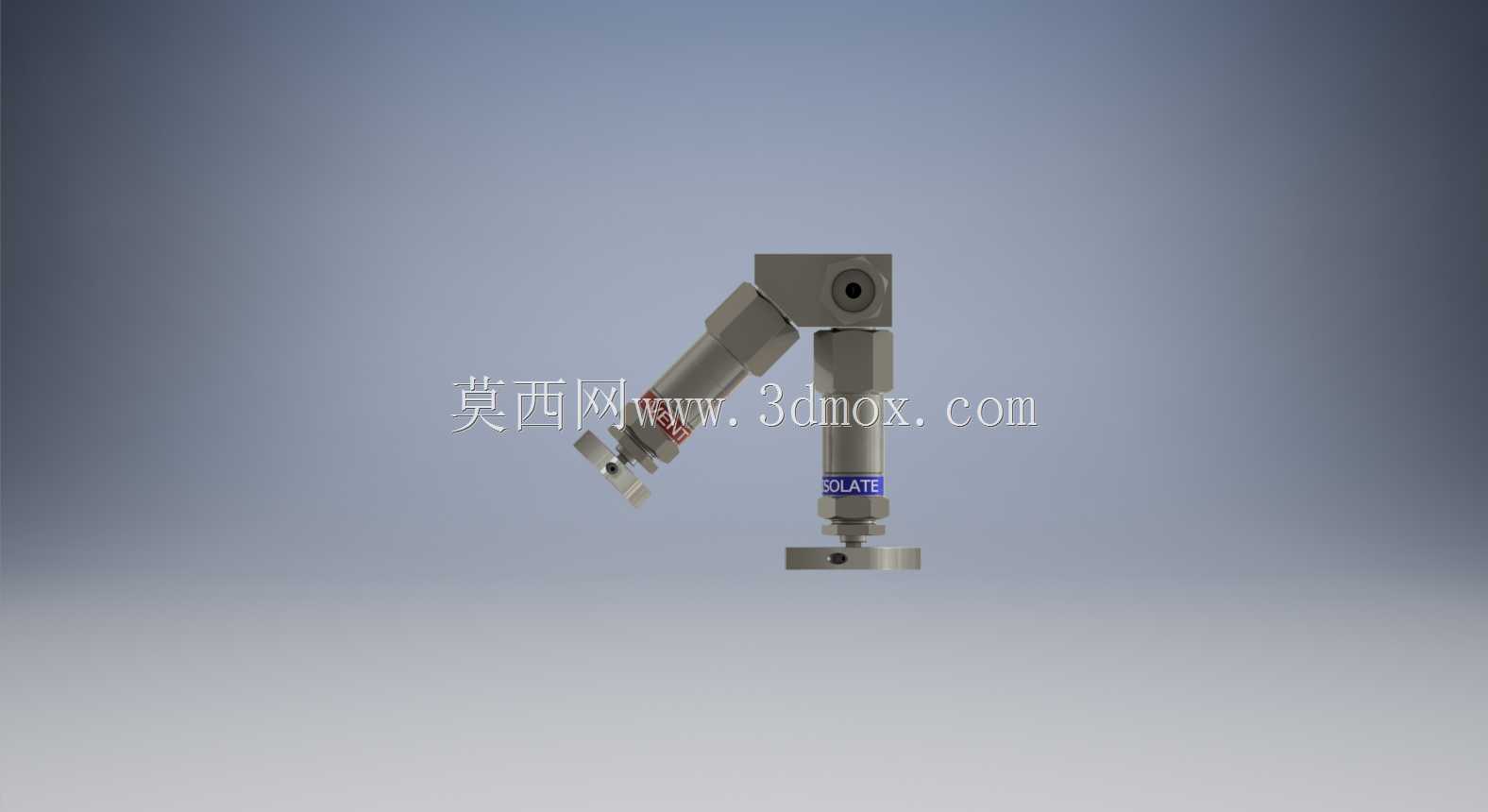

　　在工业流体测控、气动控制回路以及工艺管线压力监测的场景中，这类Y型双接口排气歧管阀块是压力仪表配套安装的核心适配元件，主要承担压力取源、回路排气、测点截断的多重功能，常见于化工过程管线、气动动力柜、液压站压力检测支路、工厂公用工程压缩空气测点的安装环节，解决单测点多仪表并联安装、投用前排气排残压、检修时截断测点的实际工程需求。从结构设计来看，整体采用集成式阀块布局，摒弃了传统多个接头、阀门拼接的管路形式，将两个独立的阀支路集成在单块金属基体上，Y型的流道布局让主进气接口与两个输出接口的流道转折平缓，减少流阻突变带来的压力检测误差，同时压缩了整体安装占用空间，避免多阀拼接带来的泄漏点增多问题。每个支路都配置独立的操作旋钮，

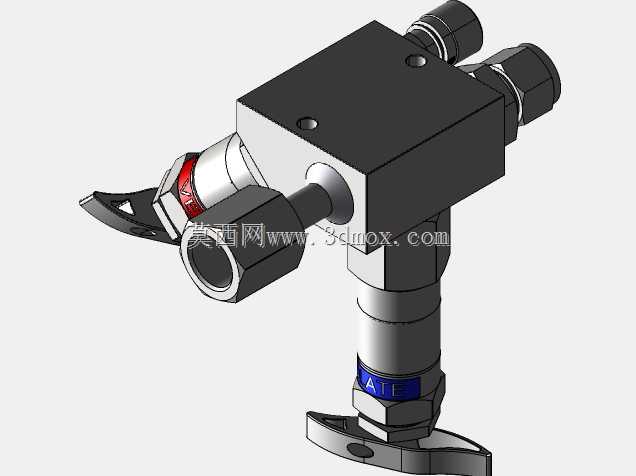

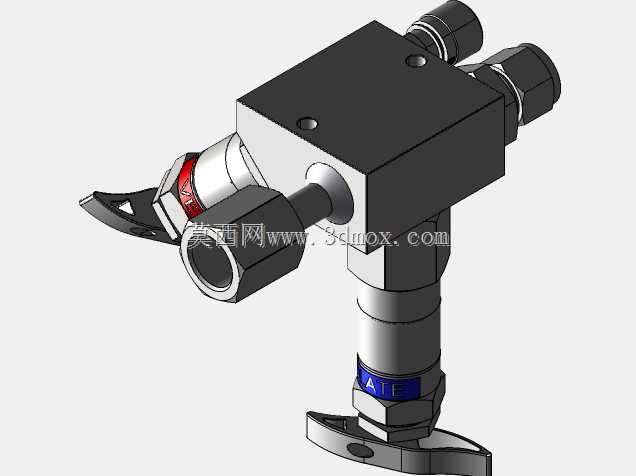

　　旋钮的操作扭矩经过匹配设计，操作人员无需借助额外工具即可手动完成启闭、微排气操作，阀杆密封采用多级填料结构，在长期带压工况下也能避免外泄漏，适配常规工业环境下的气压、低压液压介质工况。安装边界上，主接口位于阀块顶部，采用标准外螺纹连接形式，两个侧出接口呈对称Y型分布，接口规格匹配常规压力变送器、压力表、压力开关的通用安装螺纹，安装时无需额外制作过渡接头，直接对接仪表即可完成装配；阀块本体的安装基面为平面结构，可通过支架固定在管线旁或者柜体内壁，整体外伸尺寸控制紧凑，不会在柜内占用过多走线空间，也避免了突出结构被磕碰导致的阀件损坏。设计过程中重点考虑了现场操作的便利性，两个操作手柄的朝向错开布置，操作时不会出现互相干涉的情况，

　　排气口的位置朝向斜下方，排气时残压介质不会直接喷向操作人员，符合工业现场的安全操作要求；流道内部做了去毛刺处理，避免介质中的杂质在流道拐角处堆积造成堵塞，适配含少量杂质的工业气体、低压液体介质的使用场景。这类集成阀块相比传统分立阀件组装的结构，安装工时能缩短六成以上，同时减少了七个以上的螺纹连接点，大幅降低了测点位置的泄漏概率，在需要密集布置压力测点的气动控制盘、工艺设备旁的测点安装场景中，能有效提升装配效率，降低后期运维的漏点排查工作量。
