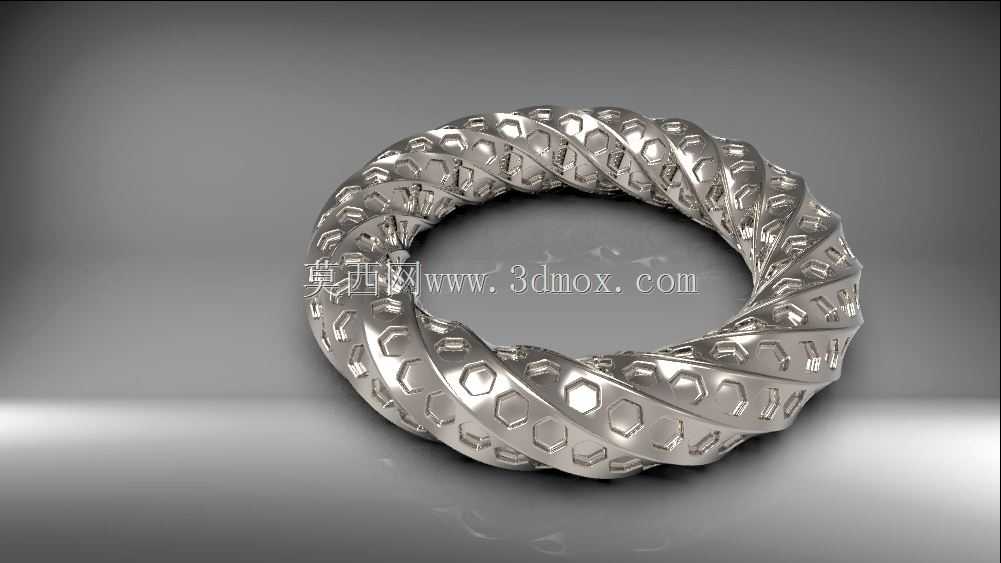

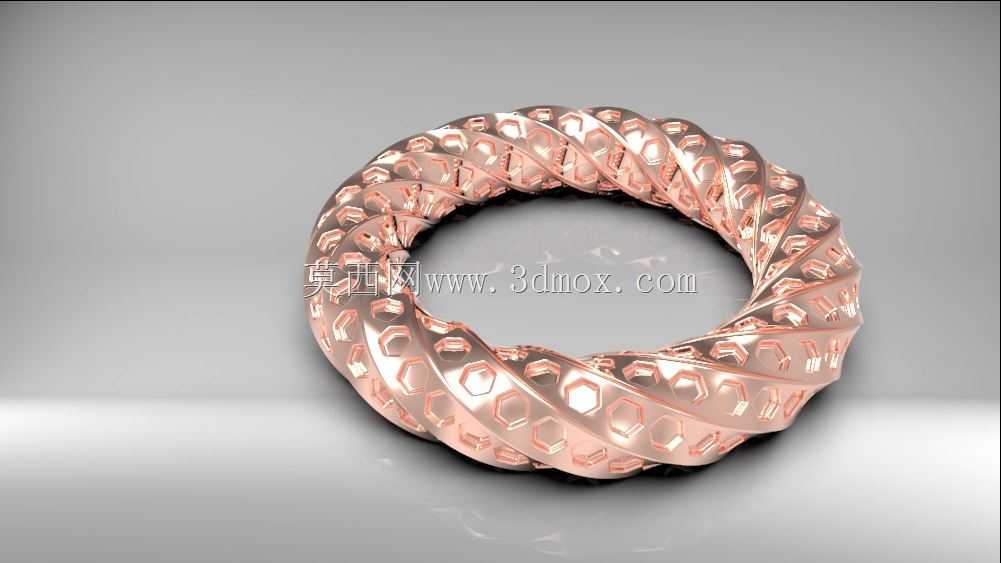

扭曲圆环蜂窝镂空结构造型设计

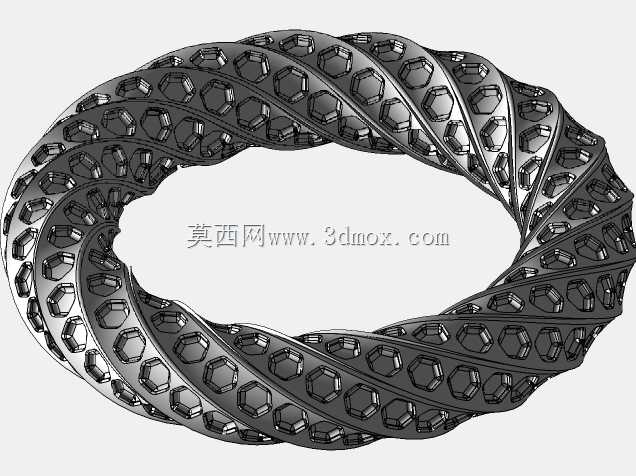

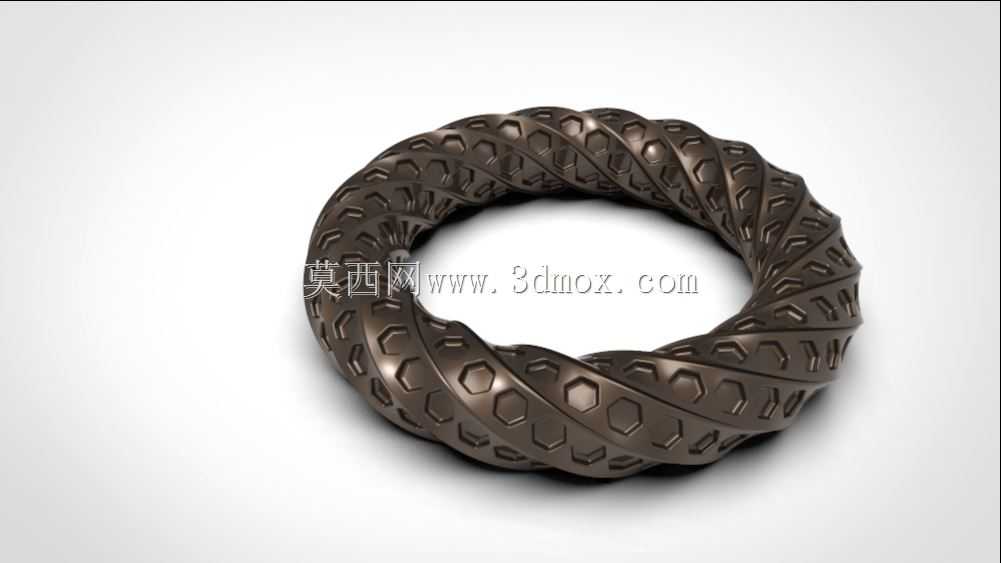

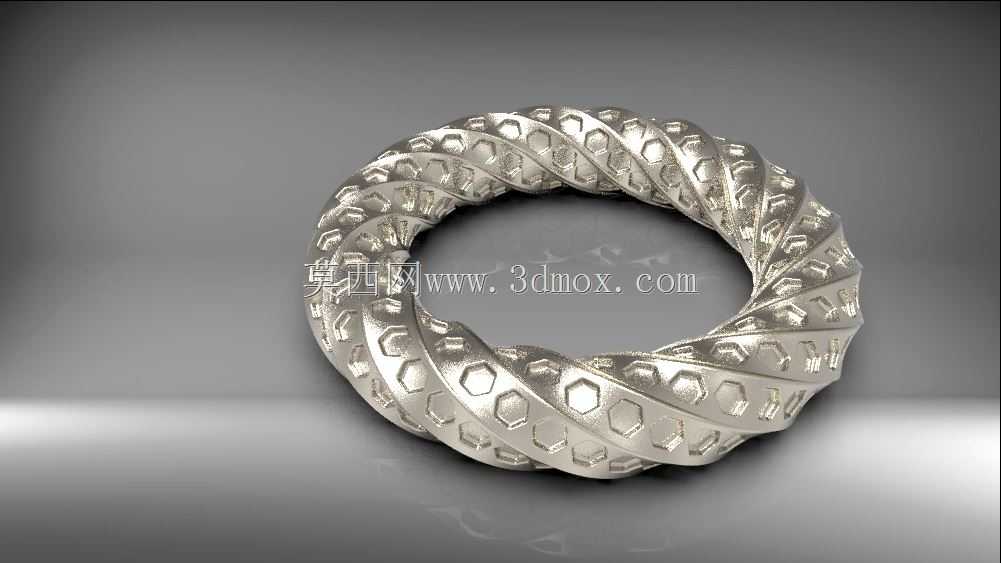

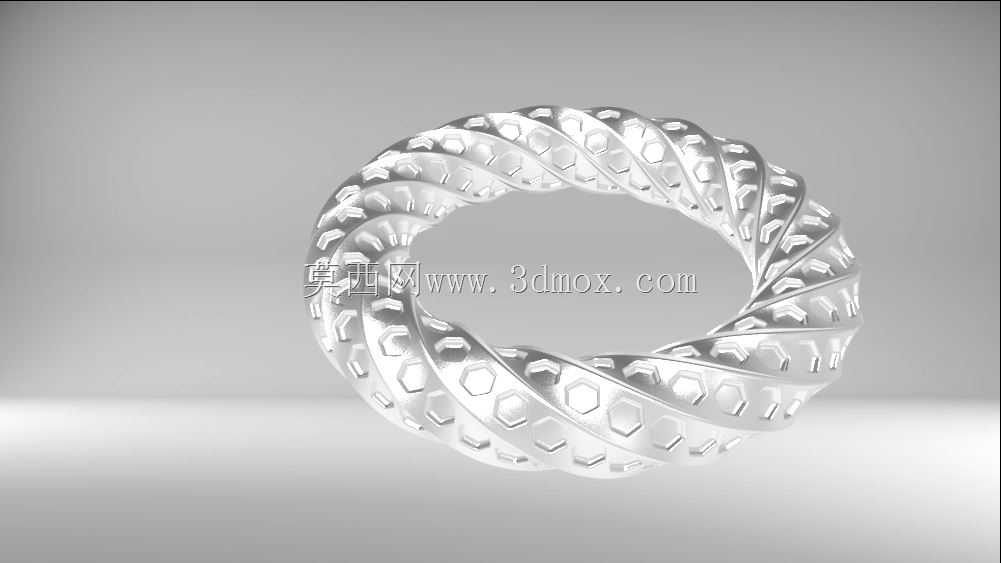

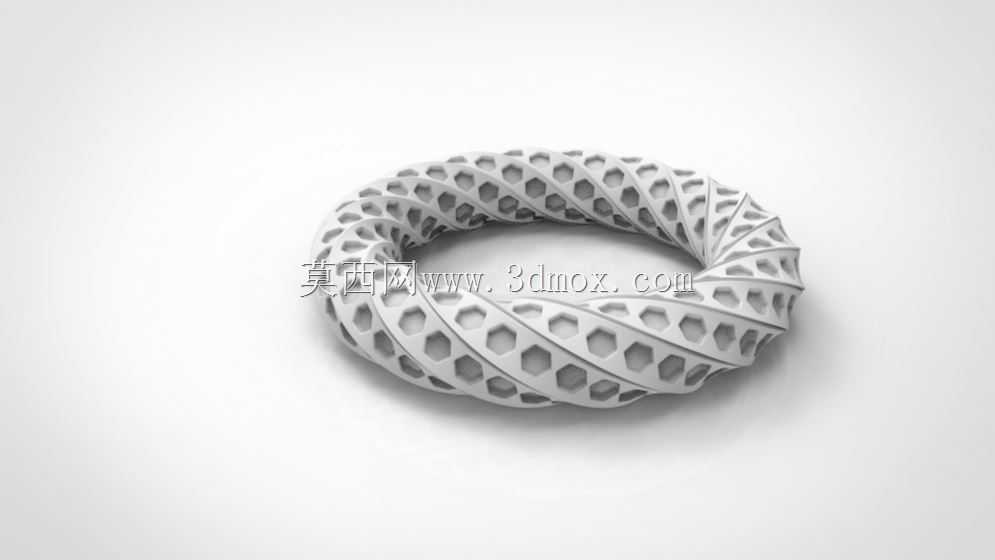

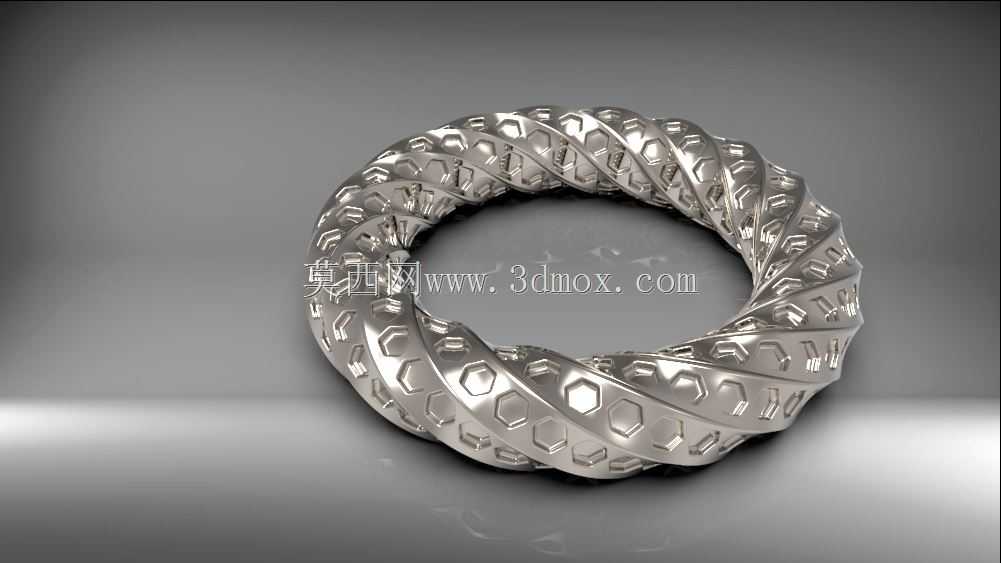

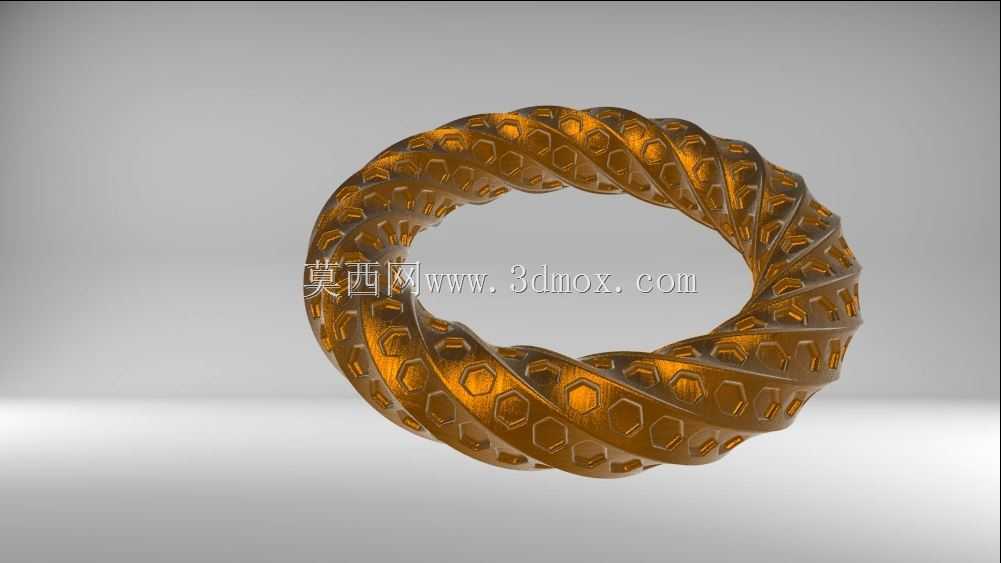

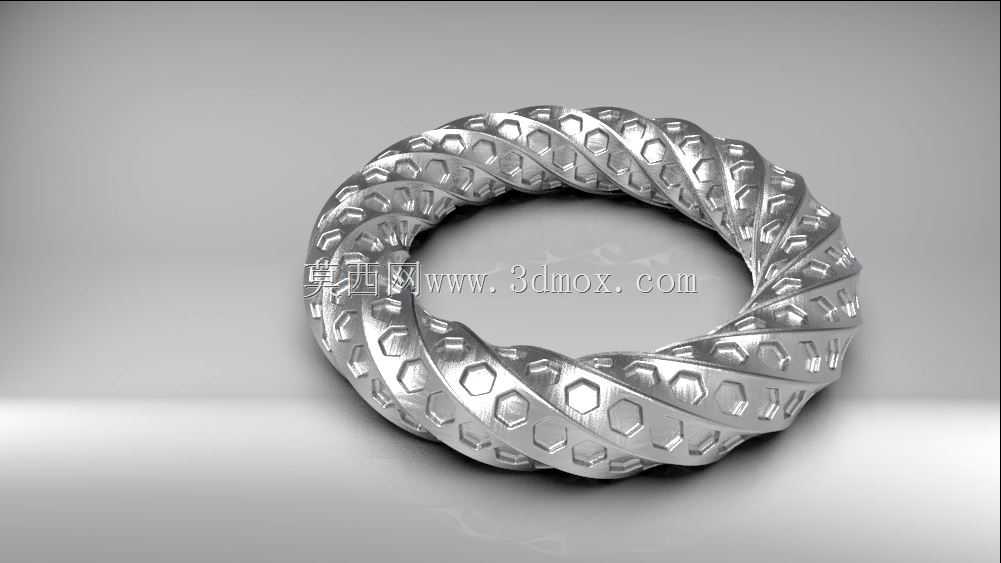

这类带蜂窝镂空的扭曲环形构件，在轻量化结构设计、特种缓冲衬垫、流体整流部件以及文创装饰构件领域都有实际应用空间。从结构特性来看，蜂窝构型本身具备极高的比强度，在同等耗材占比下，抗径向挤压、抗扭转变形的能力远高于实心环形结构，扭曲的环体走向可以让蜂窝单元的受力方向沿环体扭转路径连续过渡，避免传统直环蜂窝结构在扭转载荷下出现的应力集中断层，在承受周向旋转剪切力时，每个六边形蜂窝单元的棱边都能参与载荷分散，不会出现局部应力突变导致的结构失效。设计这类结构时，首先要确定基础圆环的中心轨迹半径与环体截面直径的比例关系，这个比例直接决定了后续蜂窝单元排布的密度边界——如果截面直径过小，六边形蜂窝的内切圆尺寸会受限于壁厚要求，无法保证最小壁厚满足3D打印或者铸造的工艺下限，容易出现成型后棱边断裂的问题；如果中心轨迹半径过小，环体内侧的蜂窝单元会因为曲率过大出现单元畸变，需要提前对内侧蜂窝的边长做渐变补偿，保证每个六边形的内角偏差控制在工艺允许范围内。排布蜂窝单元时，不能直接在平直环面上做阵列再扭转，那样会导致扭转后蜂窝单元的棱边出现拉伸变形，壁厚不均，正确的思路是先构建扭曲圆环的连续曲面，将曲面沿环体走向做等距分段，在每个分段的法向平面内定位蜂窝单元的顶点，再沿曲面法向做偏移生成实体棱边，这样生成的蜂窝结构壁厚均匀，棱边过渡顺滑，不会出现局部壁厚过薄的问题。安装边界上，这类环形构件如果作为缓冲衬套使用，需要保证环体两个端面的平面度公差，端面与环体中心轴线的垂直度要控制在合理范围，避免安装后出现偏载；如果作为流体整流部件使用，要保证蜂窝镂空的通孔方向与流体走向的夹角匹配，减少流体通过时的紊流损耗，同时蜂窝棱边的圆角处理要到位，避免尖锐棱边在高速流体冲刷下出现气蚀损伤。从实际使用场景来看，这类结构也常被用作轻量化的装饰承重环，在展陈装置、创意灯具结构中应用，此时除了结构强度，还要考虑镂空率对整体透光性或者视觉通透度的影响，通过调整蜂窝单元的边长与壁厚比例，在保证结构承重能力的前提下，达到需要的视觉效果。
