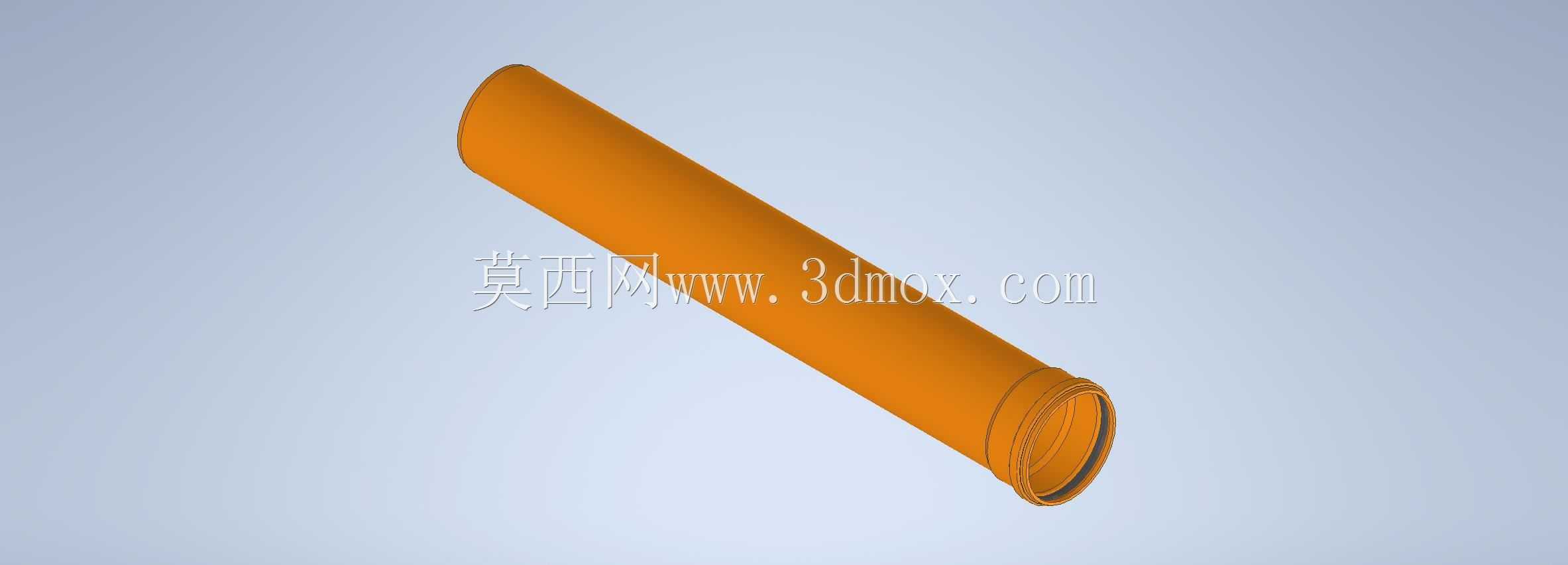

DN160规格KG型直段弯管结构设计

这类带承口结构的KG弯管，多用于市政地下排水、建筑室外雨污分流、厂区排污管线的转角衔接场景，相比直段管道，它承担着管线转向时的介质导流作用，避免直角转角带来的介质淤积、水流阻力陡增问题。从结构设计来看，管身采用等壁厚设计，整体成型的弧形过渡段曲率经过测算，能让污水、雨水在转向时保持平稳流态，减少管内杂物挂壁堵塞的概率，端部的承插结构做了阶梯式限位设计，安装时可直接与同公称直径的直段管道插接配合，配合密封圈即可完成密封，无需额外焊接或法兰对接，能大幅缩短现场管线铺设的作业时长。

从安装边界来看，该管件公称通径为DN160，单段有效长度为1000mm，弧形段的转弯半径适配常规室外埋地管线的转弯敷设要求，管身外壁光滑无凸起结构，埋地敷设时不会因为结构棱角造成局部应力集中，能适配回填土的均匀承压，长期埋地使用不易出现局部变形渗漏。设计时充分考虑了塑胶管材的成型特性，整体壁厚均匀一致，注塑成型时不会出现局部缺胶、壁厚差过大导致的冷却变形问题，承口端的加强筋结构隐藏在插接配合面内侧，既不影响外部安装尺寸，又能提升承口部位的抗挤压能力，避免安装时敲击对接造成承口开裂。

在实际工程选型中，这类弯管可匹配同系列的KG直壁管、检查口、三通等配件，组成完整的排水管线系统，适用于无压重力流的排污、排水场景，管身的弧形角度经过优化，能在满足管线转向要求的同时，尽可能减少管线整体的占用空间，在狭小的地下管廊、建筑周边管沟内敷设时，不需要额外扩大开挖范围就能完成管线转弯布置。不同于金属材质的排水弯管，这类塑胶材质的管件自重更轻，现场搬运、安装不需要大型吊装设备，人工即可完成对接作业，内壁光滑的特性能降低水流阻力，同等坡度下的排水效率优于传统混凝土管材，且本身耐酸碱腐蚀，适配生活污水、轻度工业废水的输送需求，不会因为长期接触污水中的腐蚀成分出现管壁锈蚀、结垢的问题，长期使用能维持稳定的通流截面。
