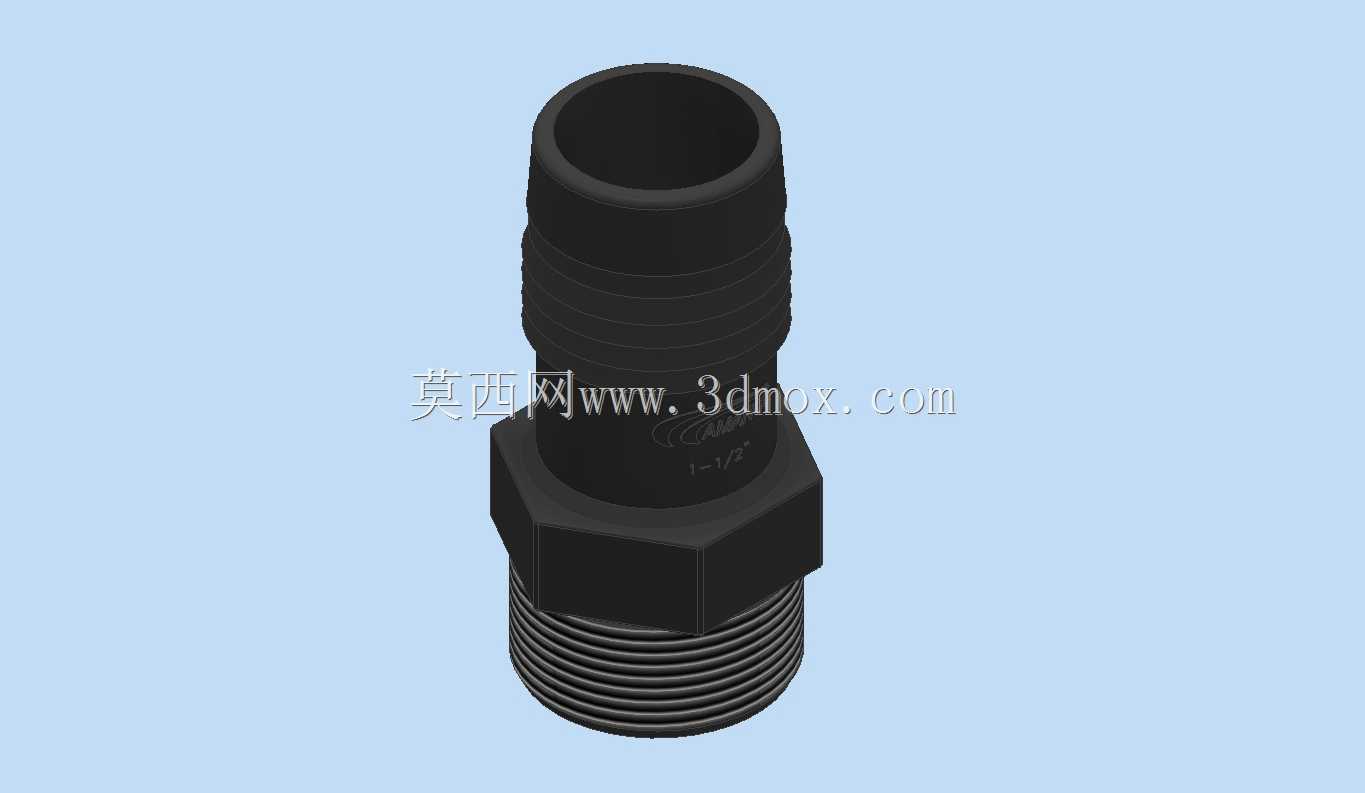

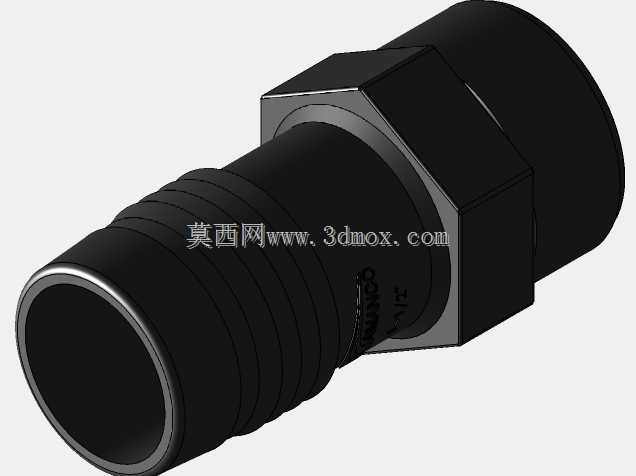

1.5寸外丝六角宝塔软管接头结构

这类外丝六角宝塔接头，在流体输送管路系统里属于极为常用的过渡连接件，日常在农业灌溉管路接驳、小型化工流体输送、车间气动系统布管、家用给排水改装场景里都能见到它的身影，核心作用是实现带外螺纹的硬管路端口，与柔性软管之间的密封可靠连接，避免流体输送过程中出现松脱、渗漏问题。从结构设计逻辑来看，下端的标准外螺纹段，是用来直接拧入对应规格的内螺纹管路端口或者设备接口，螺纹加工精度直接决定了硬连接端的密封可靠性，设计时需要匹配对应螺纹标准的牙型角与螺距，保证拧入时的配合顺畅度，不会出现错牙、滑丝问题。中间的六角台结构是专门为安装操作预留的受力位，不管是使用活动扳手还是固定开口扳手，都能稳稳卡持这个部位施加扭矩，不会因为拧动时的受力导致接头主体变形，六角的对边尺寸是按照对应螺纹规格的标准扳手空间设计的，不会出现扳手卡不进去或者打滑的问题，安装时的扭矩传递效率很高，能保证接头拧到位后不会因为管路振动出现松脱。上端的宝塔段是用来插入柔性软管内部的，多道环形倒刺结构是核心的防脱设计，当软管套入之后，倒刺会嵌入软管内壁，配合外部喉箍锁紧之后，哪怕管路内存在一定的流体压力，软管也不会从接头上崩脱，倒刺的边缘做了小圆弧过渡，不会在套入软管时割伤软管内壁，避免长期使用过程中软管从割伤位置出现开裂漏液。设计这类接头的时候，首先要匹配1.5寸规格对应的管路通径，保证内部流道的通畅性，不会因为接头位置的通径收缩造成额外的流体阻力，流道内壁做平滑过渡处理，减少流体经过时的紊流产生，降低输送过程中的压力损失。安装边界上，外螺纹端拧入对应内螺纹接口时，需要预留足够的扳手操作空间，六角台周边不能有其他管路或者结构件遮挡，否则安装时扳手无法卡持到位，会大幅增加安装难度；宝塔段插入软管的深度要覆盖所有倒刺结构，外部喉箍的锁紧位置要对应最下端的一道倒刺位置，保证锁紧力能均匀作用在软管与倒刺的接触面上，不会出现局部密封不严的问题。这类接头在选型时，除了匹配螺纹规格与软管内径，还要根据输送流体的特性选择对应的材质，输送普通清水可以选用常规PP或者尼龙材质，输送有一定腐蚀性的流体则需要选用耐腐的工程塑料或者金属材质，保证长期使用的结构强度与耐介质性能，避免接头被流体腐蚀后出现开裂渗漏。在三维建模过程中，需要重点保证螺纹牙型的准确性、六角对边尺寸的公差配合、宝塔倒刺的尺寸精度，这些细节直接决定了后续加工出来的实物能不能和标准配件顺畅配合，不会出现安装干涉或者密封失效的问题。
