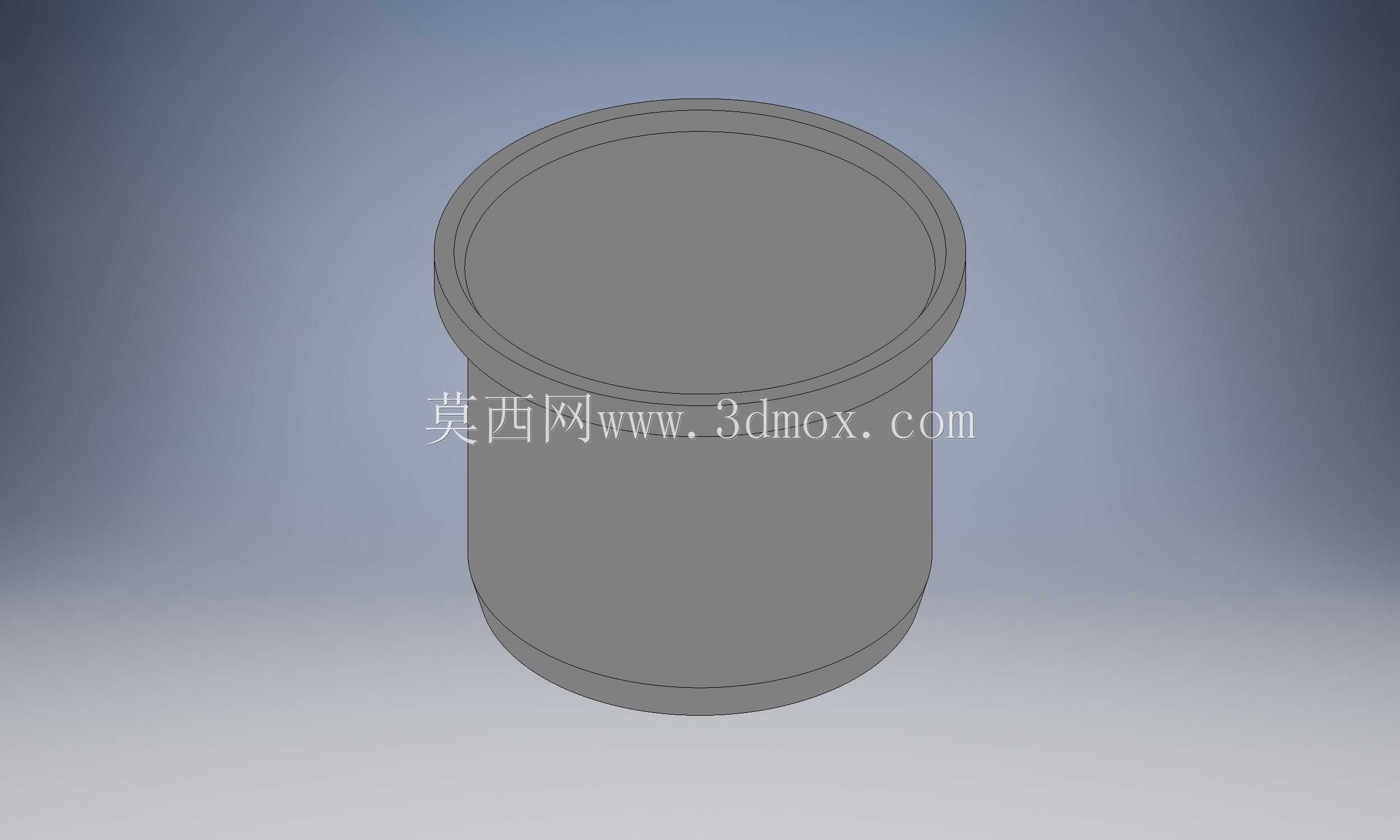

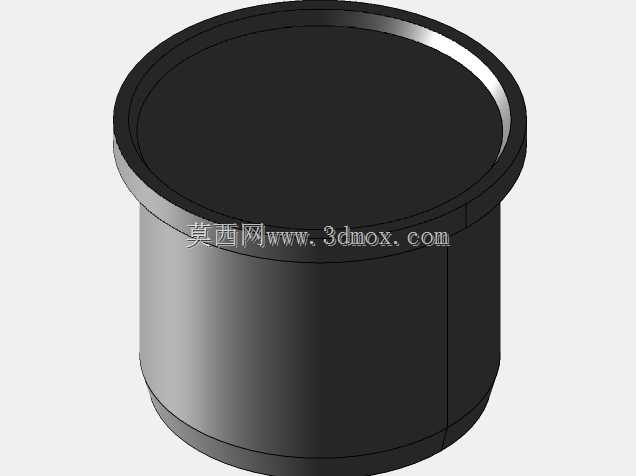

DN50规格KG型管道用塞头结构设计

在民用建筑排水、工业低压流体输送管路的施工与运维场景中，管路末端临时封堵、预留接口封闭、检修段断流隔离是极为常见的作业需求，这款DN50规格的管塞正是针对这类场景开发的管路封堵构件。日常现场作业里，不少施工人员会用塑料布缠裹木塞、甚至焊接钢板封堵预留管口，这类临时方案不仅密封可靠性差，木塞受温湿度影响易胀缩脱落，焊接钢板后期拆除还需切割打磨，极易损伤管口端面，给后续管路接驳留下渗漏隐患。这款管塞的设计完全围绕现场实际安装痛点展开，整体采用直筒带顶缘的结构形式，主体圆柱段外径匹配DN50管道的内径公差带，插入端做了微小的倒角处理，安装时无需额外敲击扩口，顺着管口轴线即可平稳推入，避免硬插导致的管口内壁划伤或塞体卡滞。顶部的凸缘结构外径略大于管道外径，安装到位后凸缘会贴合在管口端面，既起到插入深度的限位作用，避免塞体过度推入管道内部难以取出，也能在端面形成第一道密封阻隔，减少流体沿塞体与管壁间隙的渗漏路径。从结构细节来看，塞体外壁没有设置额外的螺纹结构，适配现场常见的光滑内壁排水管道、薄壁穿线套管的封堵需求，安装时可根据密封等级要求，在塞体圆柱段缠绕生料带或套设薄橡胶圈，即可满足常压下的污水、冷凝水、低压气体管路的封堵要求。塞体的壁厚设计经过受力校核，既保证了封堵状态下承受管路内部静压时不会发生凹陷变形，也控制了整体重量，单人徒手即可完成安装与拆卸，后期需要接驳管路时，只需夹住顶部凸缘向外施力即可拔出塞体，管口内壁不会残留粘接剂或焊渣，无需二次处理即可直接对接后续管路配件。不同于螺纹式堵头需要匹配对应管螺纹规格的使用限制，这款管塞对管口的圆度公差适应性更强，即使现场施工中管口存在轻微的磕碰变形，只要内径偏差在合理范围内，塞体都能通过自身的微量形变贴合管壁，实现可靠封堵。在建筑排水系统的施工阶段，这类管塞可用于各楼层预留排水支管的临时封堵，避免施工过程中建筑垃圾掉入管道造成堵塞；在工业循环水系统的检修作业中，可用于隔离段管路的临时断流封堵，减少介质放空的工作量；在户外管线的长期预留场景中，也可作为管口防护构件，阻挡雨水、泥沙、虫鼠进入管路内部。设计过程中充分考虑了不同工况的适配性，塞体整体无尖锐棱角，所有边缘都做了圆弧过渡处理，安装拆卸过程中不会划伤作业人员的手部，顶部凸缘的厚度也经过优化，即使长期暴露在户外环境中，也不会因紫外线照射、温变老化出现凸缘脆裂的问题，保证后期拆除时施力点结构完整。
