天然气调压计量撬集成管路结构设计

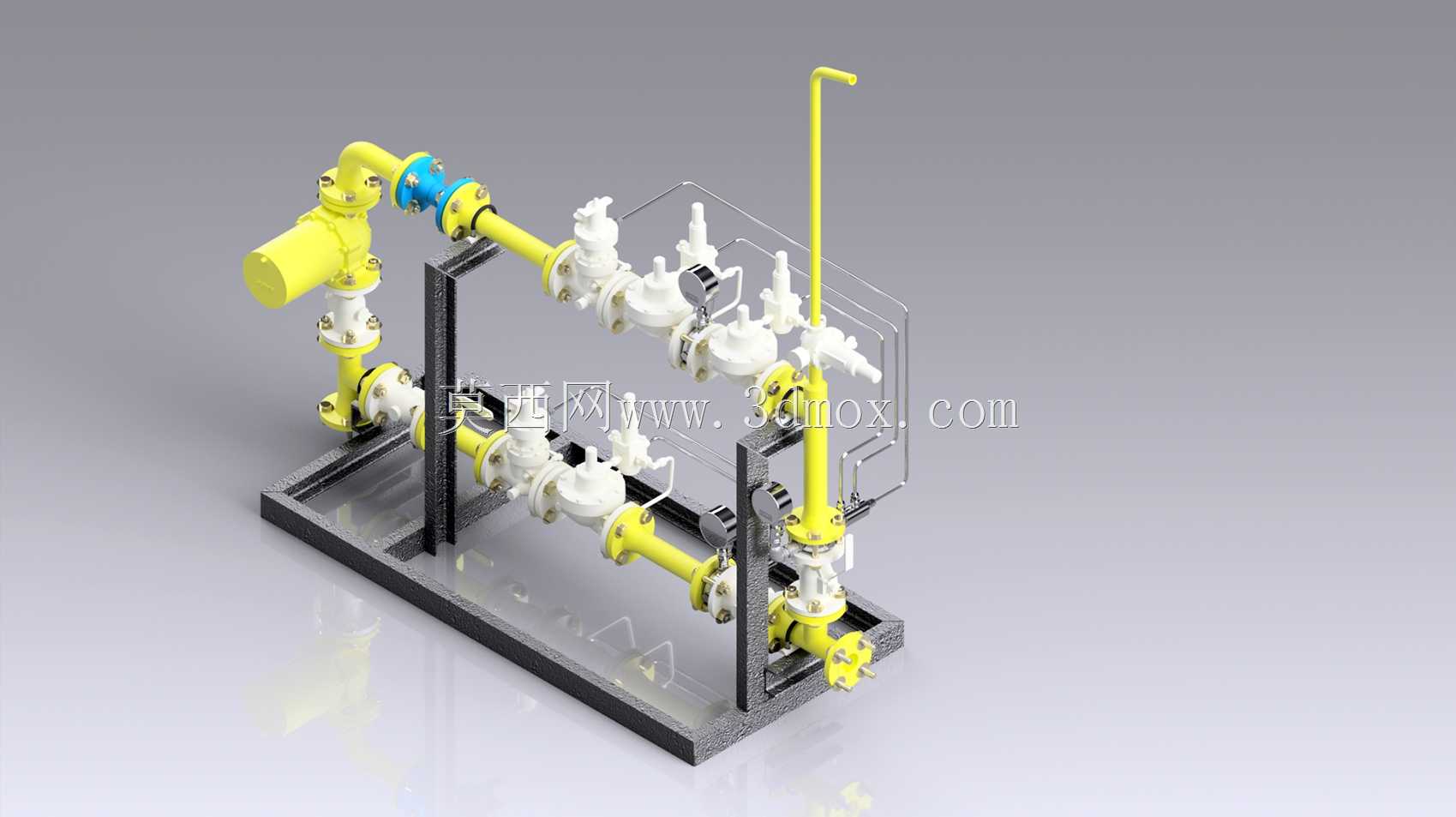

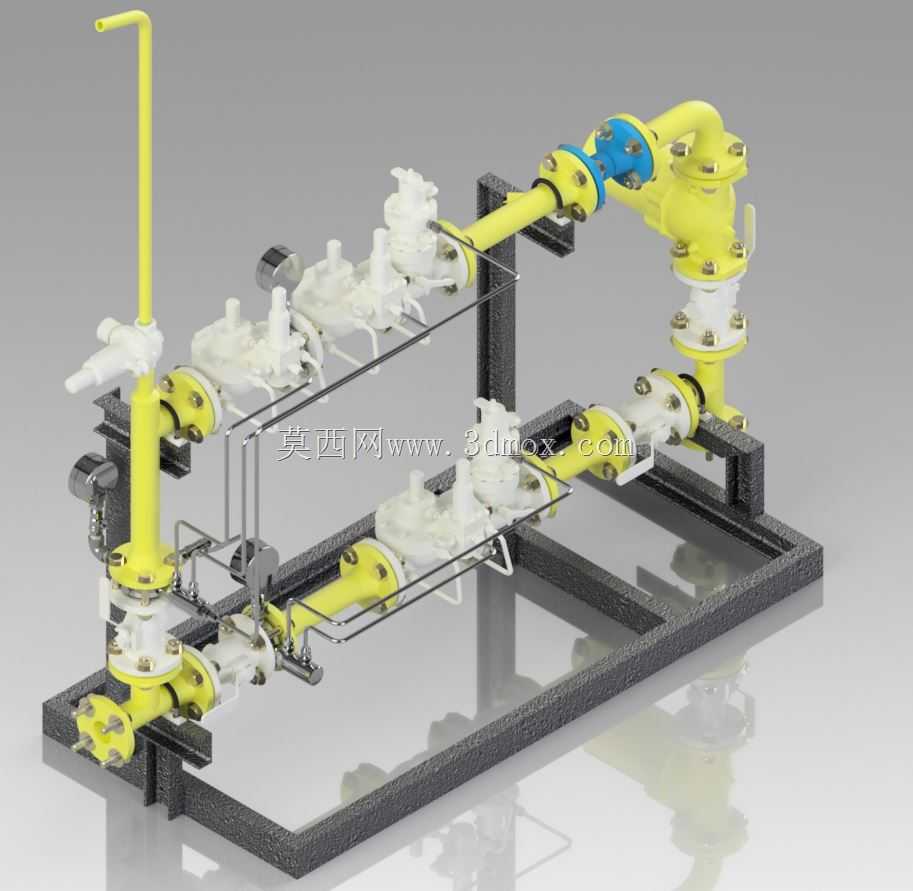

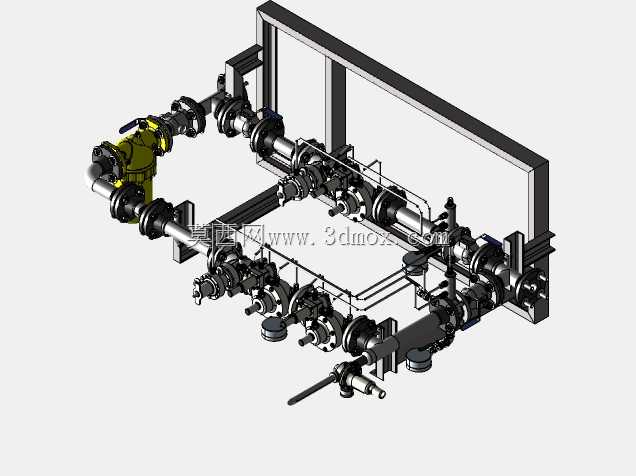

　　在城镇燃气输配、工业用户供气的场站场景中，调压计量撬是承担燃气压力调控、流量计量核心功能的集成化设备，这套三维结构完整还原了撬装式调压计量单元的管路排布与组件装配逻辑，完全贴合ASME B31.8燃气输送管道系统的设计规范要求，额定压力等级适配150磅级管路系统的工况需求。从结构布局来看，整套设备采用框架式撬装底座承载所有管路与功能组件，所有工艺管线、阀门、过滤组件、调压单元、计量接口都集成在统一的钢制框架内，无需现场进行大量管路拼接作业，到场后仅需对接进出口总管即可完成安装，大幅压缩场站施工的周期与现场作业量。设计阶段优先考虑了管路的流道顺畅性，进出口段设置的过滤组件可先对上游来气携带的固体杂质进行截留，避免杂质磨损调压阀瓣、

　　堵塞计量仪表流道，保障下游设备的运行稳定性；双路并联的管路布局可实现单路检修时不停气切换，满足连续供气场景的使用要求，每一路管路上依次配置截断阀、调压机构、安全泄放接口与取压点，完全匹配燃气调压工艺的操作逻辑。安装边界层面，框架采用矩形钢制焊接结构，所有管路组件都布置在框架轮廓范围以内，无外凸的易碰撞结构，运输过程中可直接对框架进行固定，无需额外做组件防护；进出口法兰的端面高度、间距都预留了标准管路对接的操作空间，法兰周边预留足够的螺栓紧固操作距离，现场安装时无需额外切割调整管路。结构设计中充分考虑了日常运维的操作空间，阀门手轮的布置高度适配成人站立操作的舒适区间，过滤组件的排污口、调压机构的调节端都朝向巡检通道一侧，日常操作、

　　滤芯更换、参数调校都无需攀爬或拆解额外结构；管路上的仪表安装座都预留了标准仪表接口，可根据实际项目需求选配不同量程的压力、流量检测元件，适配不同供气规模的场站工况。整套管路的支撑结构都做了加强设计，避免气流脉动引发管路共振，管卡与管路之间预留了适配温度形变的伸缩余量，杜绝低温或高温工况下管路热胀冷缩引发的应力集中问题，所有焊接节点的位置都避开了应力集中区域，符合压力管道的结构强度设计要求。
