克兰KRAN手动截止式球阀结构设计

　　这款手动截止球阀的三维结构，完全围绕民用给排水、小型工业流体输送管路的截断控制需求设计，日常可适配家装水路、小型设备冷却回路、低压气动系统等场景，用来实现管路内介质的通断控制，相比普通闸阀，它的密封行程更短，开关动作更迅速，手柄转动90度即可完成全开全关操作，日常运维时无需反复转动多圈手轮，在需要频繁启闭的支路管段上使用优势明显。从结构设计逻辑来看，整体采用直通式流道布局，阀体为一体式黄铜锻压结构建模，流道内壁做了等径过渡处理，没有突兀的缩径台阶，介质流经时的局部阻力损失更小，不会在阀腔内部形成易滞留杂质的死角，即便输送带有微小颗粒的冷水、压缩空气介质，也不容易出现积渣卡涩的问题。上部的阀杆密封采用了压帽压紧式结构，

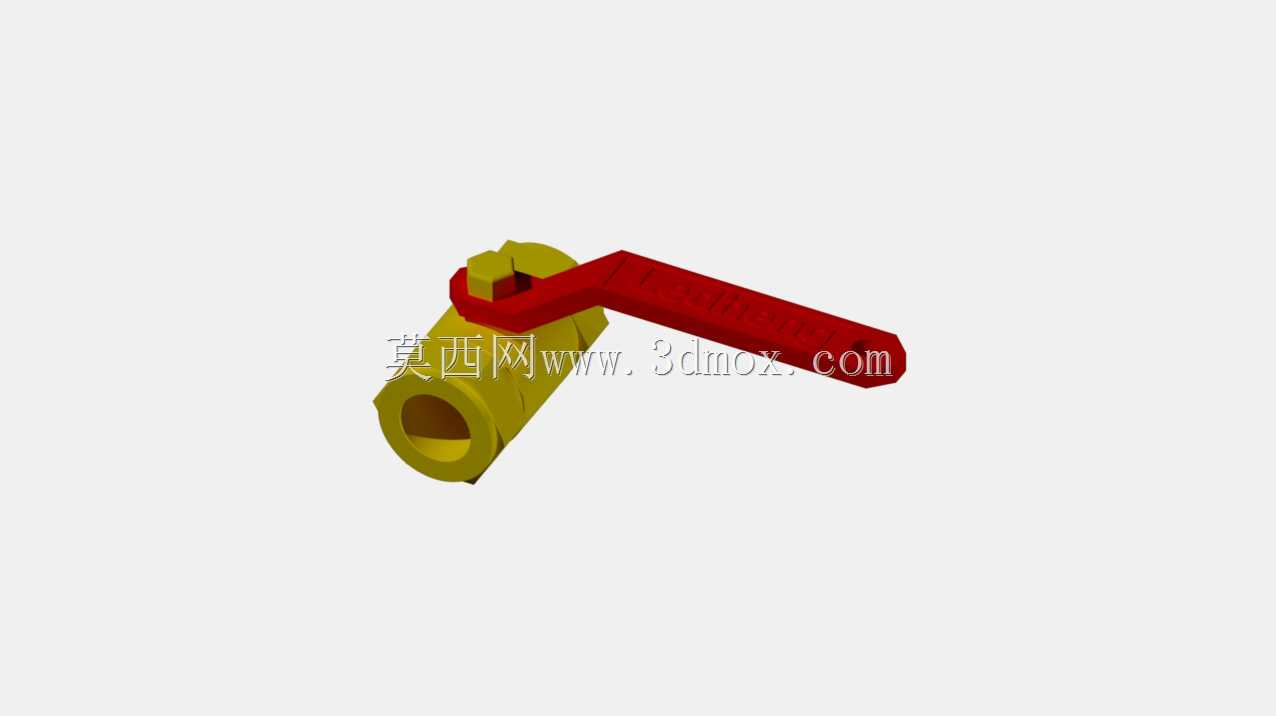

　　建模时预留了标准的密封件安装槽位，装配时可搭配聚四氟乙烯填料实现径向密封，长期使用如果出现渗漏，只需适度拧紧压帽螺母即可补偿密封磨损量，无需整体拆解阀门，现场维护的便利性很高。操作手柄采用了加长杠杆式结构设计，红色涂装的手柄本体做了防滑凹槽造型，末端预留了锁孔位，在需要锁定阀门开关状态的管段上，可直接穿入挂锁防止无关人员误操作，手柄与阀杆的连接采用方榫配合结构，装配时无需额外定位，对准后压入即可传递扭矩，不会出现开关打滑的问题。安装边界方面，阀体两端采用标准内螺纹连接接口，建模时严格遵循常用管螺纹的尺寸规范，轴向安装长度与同通径的常规球阀保持一致，可直接替换现有管路上的同规格老旧阀件，无需调整管路的预留安装间距，

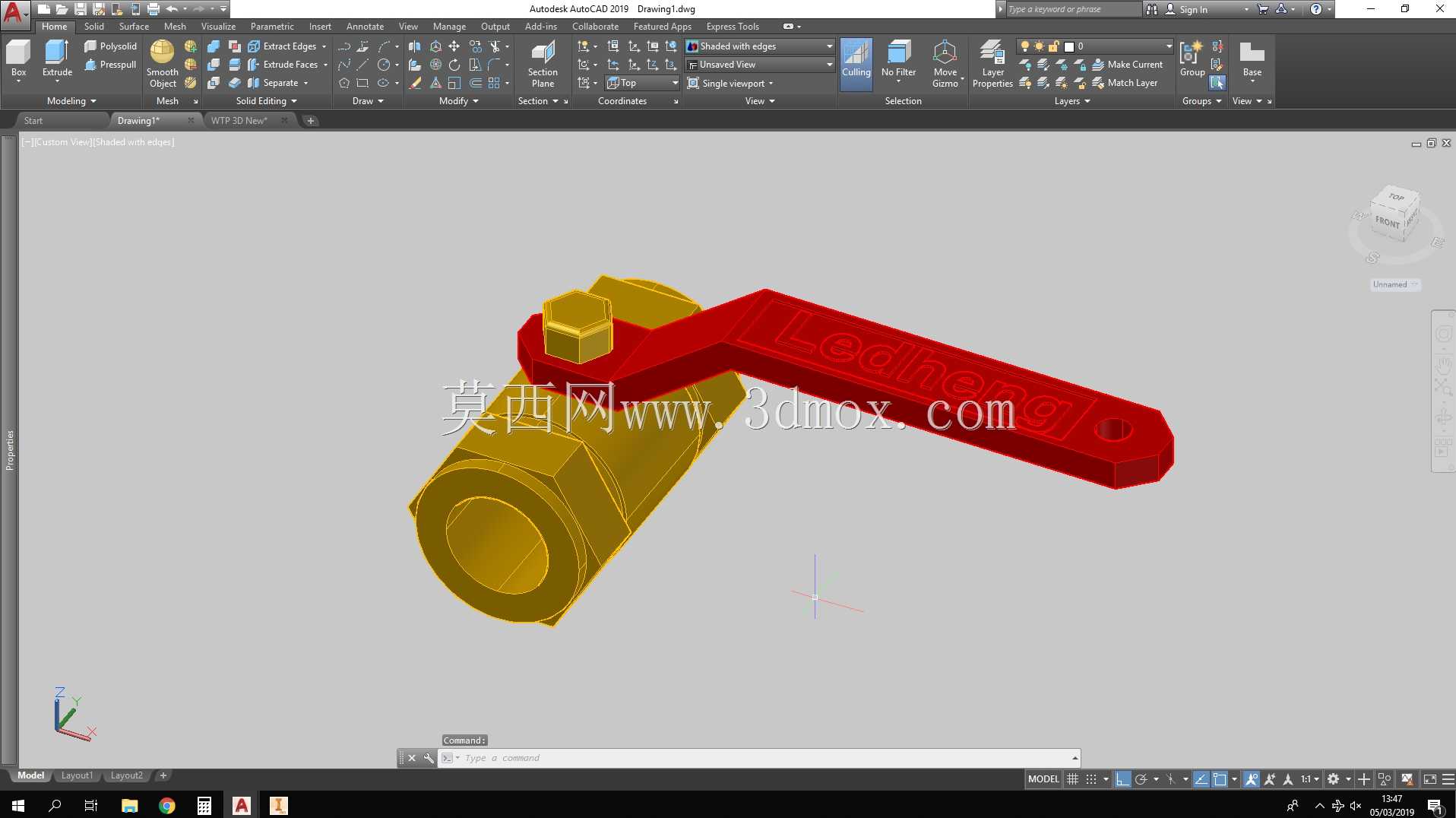

　　手柄转动的最大外伸半径也做了尺寸校核，安装在靠墙或者贴近设备壳体的管段上时，转动全程不会和周边结构发生干涉，不需要额外预留过大的操作空间。建模过程中对所有配合面都做了公差预留，比如球体与密封座的配合间隙、阀杆与阀体的配合间隙都符合常规五金阀件的加工精度要求，结构拆分完全匹配实际加工装配的工序逻辑，可直接用于阀件的结构验证、装配模拟，也可作为管路系统三维布管时的标准阀件库模型调用，帮助设计人员提前校核管路布局的安装空间，避免现场安装时出现阀件与周边结构碰撞的问题。
