暖通空调系统冷水机组冷却装置

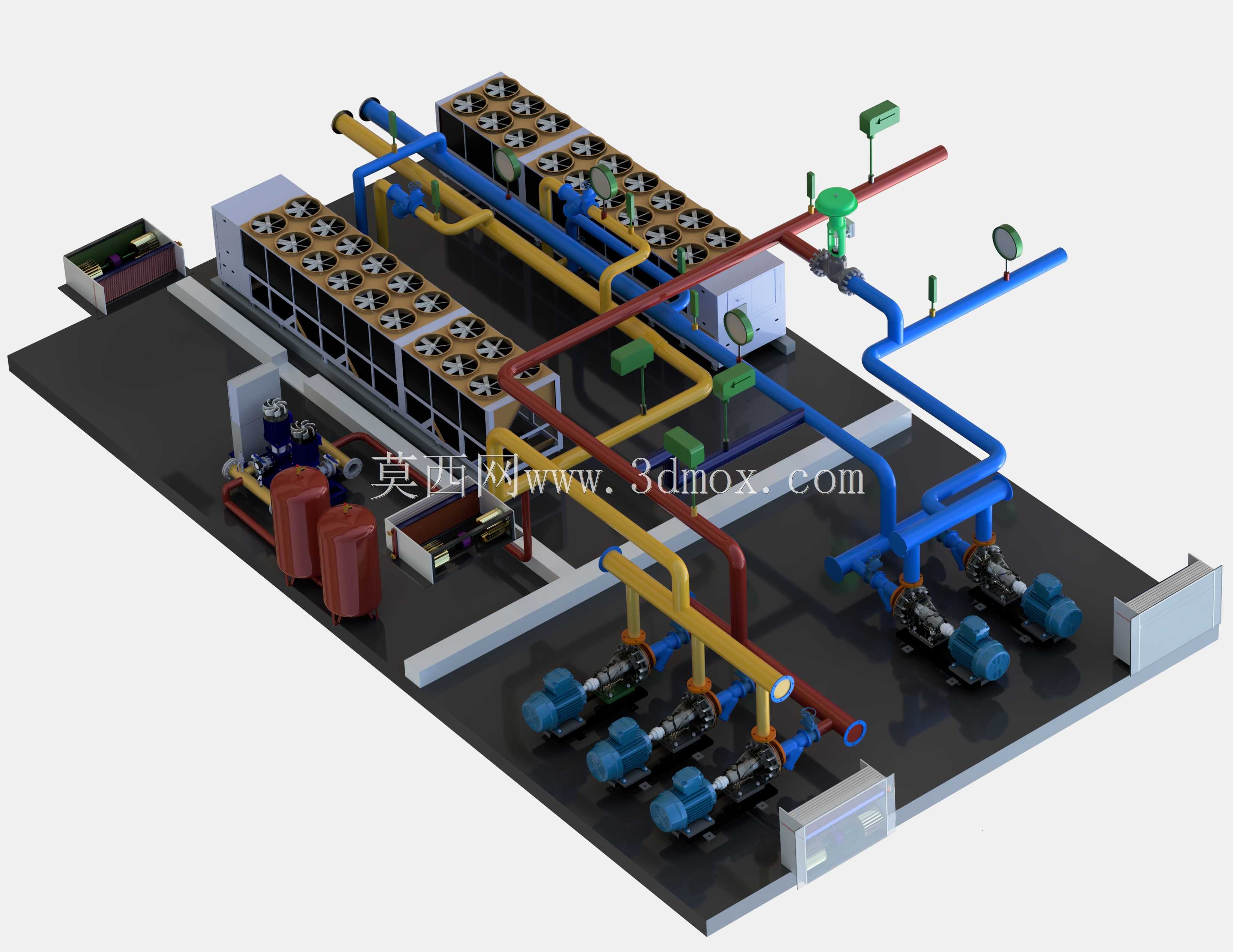

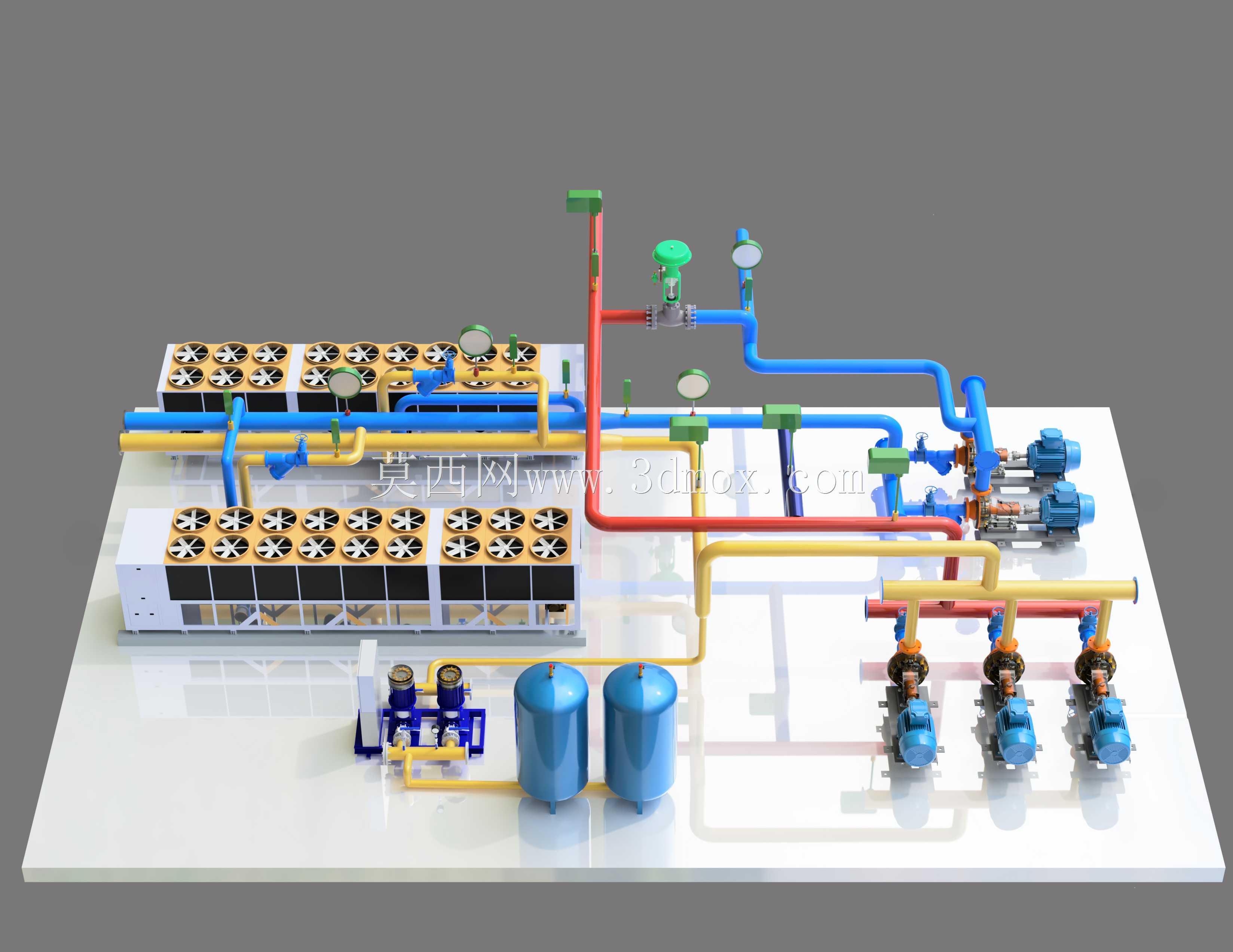

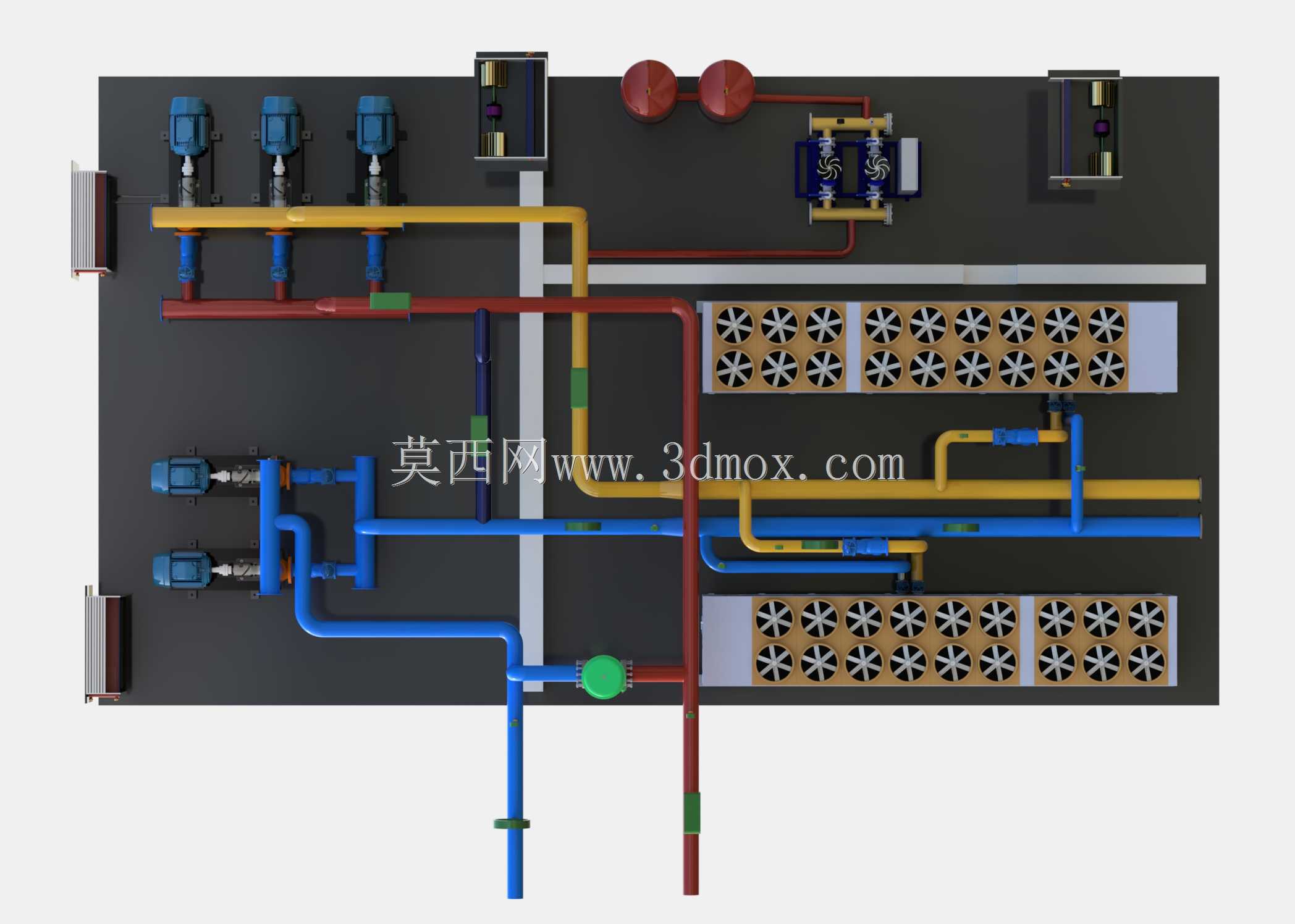

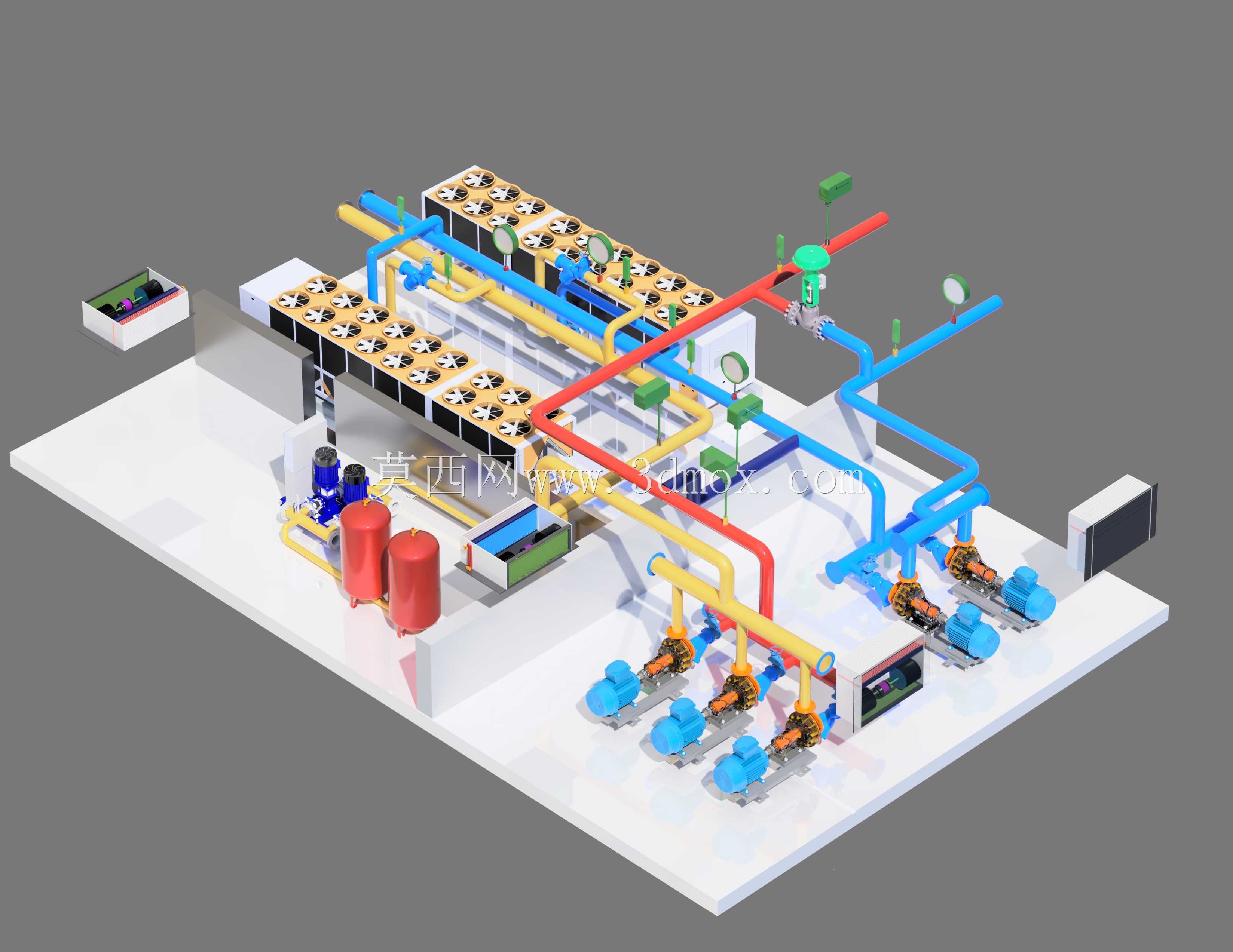

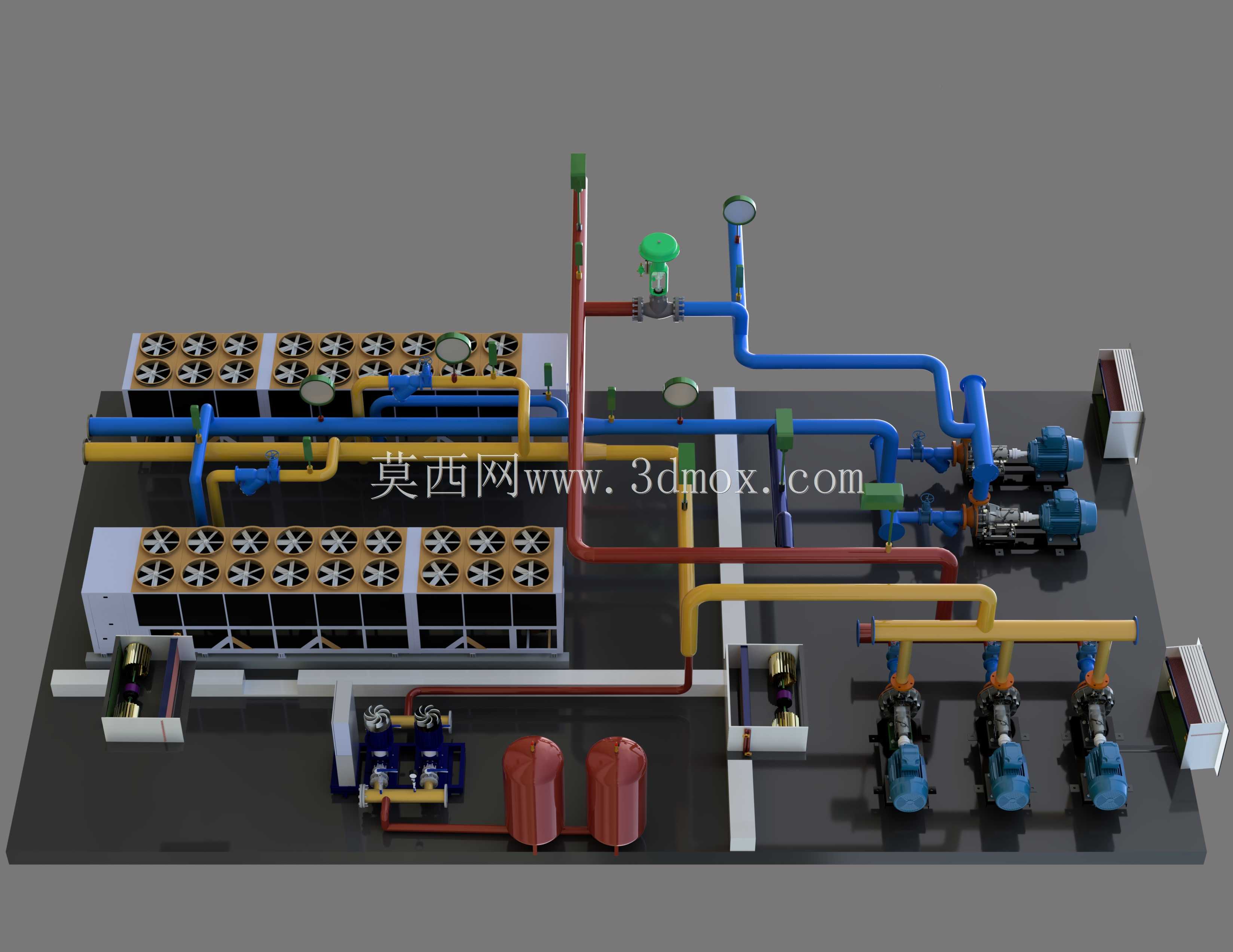

这套冷却装置主要面向商用建筑、工业厂区的集中暖通空调系统配套使用，作为冷水机组的核心集成单元，承担冷冻水换热循环、冷却介质输送、系统压力调控的核心功能，可满足大型公共建筑、生产车间的恒温供冷需求，适配多工况下的冷量稳定输出要求。从结构设计逻辑来看，整套装置采用集成撬装式布局，将多组冷却水泵、管阀组件、换热终端、风冷散热单元整合在同一安装底座上，管路走向采用分层排布设计，红蓝黄三色管路分别对应冷却供水、冷却回水、冷冻水输送回路，不同回路的管路弯折半径严格遵循流体阻力设计规范，避免直角弯折造成的压损过大问题，管路上配套设置的压力表、截止阀、止回阀均按照操作维护的可达性要求布置，预留足够的操作空间方便后期运维检修。设备的风冷散热单元布置在撬体后侧上方位置，采用多组轴流风机阵列排布，与下方的换热盘管对应匹配，散热气流组织采用下进上出的流向设计，避免热风回流影响散热效率；水泵组采用对称式布置在撬体前侧区域，每台水泵进出口均设置软接接头，降低运行过程中的振动传递，配套的缓冲罐体布置在水泵侧旁，用于吸收管路水锤冲击，稳定系统运行压力。从安装边界来看，整套撬装设备的底座采用型钢焊接成型，底座预留统一的地脚安装孔位，安装时只需对应基础预埋螺栓位置即可完成固定，无需现场进行复杂的管路拼接作业，设备外围预留不小于八百毫米的检修通道，满足日常巡检、部件更换的空间要求；管路接口统一设置在撬体侧端，接口规格按照系统额定流量匹配设计，可直接对接外部暖通主管网，减少现场配管的工作量。设计过程中充分考虑了设备运行的荷载分布，重型部件如水泵、缓冲罐均布置在底座承重梁上方位置，避免底座长期受力出现变形，管路支撑件采用可调式管卡设计，可补偿管路热胀冷缩产生的位移量，整套装置的布局兼顾了运行效率、安装便捷性与后期维护需求，可直接作为标准化集成冷站单元用于各类暖通空调系统的配套建设，也可作为制冷系统设计的参考样例，用于管路布局、部件选型的方案校核。
