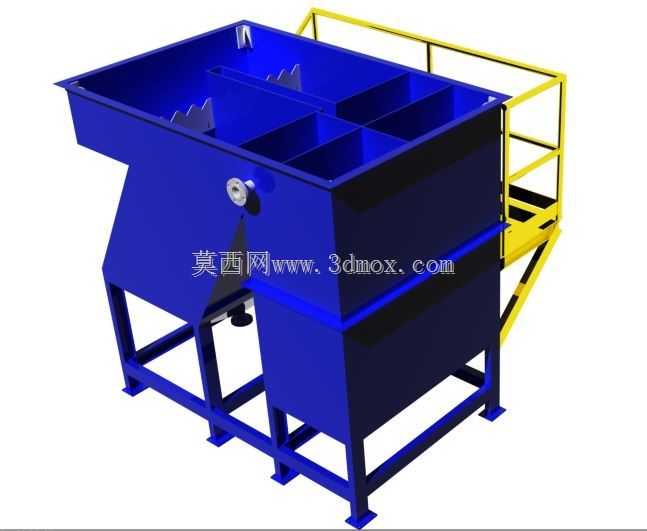

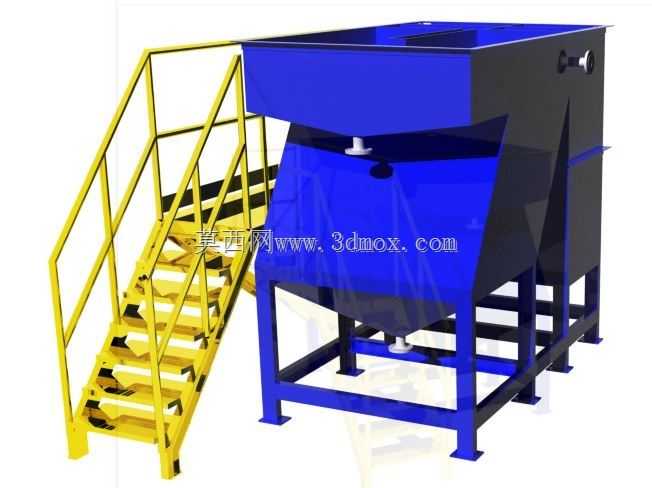

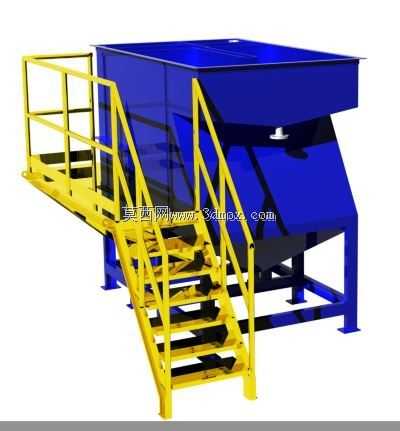

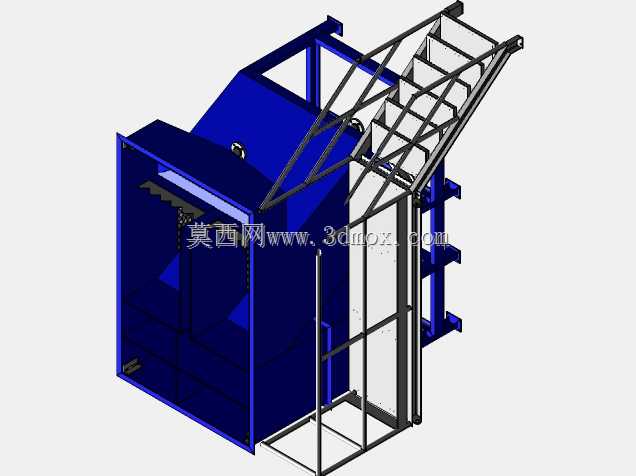

带钢制操作梯台的斜管澄清池结构

该设备主要应用于中小型工业污水处理站、市政给水预处理工段、循环冷却水旁滤系统，承担进水悬浮物沉降分离、出水浊度控制的核心功能，可有效去除水中密度大于水的砂粒、絮体、金属氧化物沉淀等杂质，降低后续过滤单元的处理负荷，减少滤料堵塞频次。从结构设计来看，主体采用上宽下窄的锥斗式箱体结构，上部为矩形沉降区，下部为锥形集泥区，这种构型可以利用重力作用让沉降下来的污泥自动滑向锥底排泥口，无需额外设置刮泥机构，降低设备运行的机械故障概率，适合运维能力有限的中小型站点使用。设备侧面配套的钢制操作梯台采用分段式踏步设计，踏步表面预留防滑凸起安装位，双侧设置防护栏杆，栏杆高度符合工业操作平台安全规范要求，梯台与设备主体采用螺栓连接而非满焊固定，方便后期运输拆分与现场安装调整，平台位置正对设备顶部的检修口与进水分配槽，运维人员可通过梯台直达操作面，完成进水流量调节、斜管填料检查、顶部杂物清理等日常作业。设计过程中充分考虑了安装边界的适配性，设备主体底部设置四根型钢支腿，支腿底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，支腿高度预留了锥底排泥阀的安装空间与排泥管道的排布空间，无需额外抬高基础。沉降区内部的斜板安装角度按照60度倾角设计，既保证污泥下滑的顺畅性，又兼顾沉降面积的利用率，进水端设置穿孔布水装置，避免进水水流直接冲击沉降区扰动已经沉降的絮体，出水端设置溢流堰板，保证出水均匀收集，避免短流现象。设备整体外形尺寸适配常规工业厂房的门洞宽度与运输车辆的装载限界，拆分后单个部件重量满足现场人工配合小型机具吊装的要求，无需动用大型起重设备即可完成组装。在功能实现上，该结构兼顾了处理效率与运维便捷性，没有配置复杂的电控元件，全靠重力作用完成固液分离过程，运行过程无动力消耗，仅排泥阶段需要开启排泥阀，适合作为水处理工艺的初级预处理单元使用，可根据处理水量需求调整箱体的长宽尺寸，实现不同处理规模的系列化衍生设计。
