250Nb法兰连接Y型粗滤管路装置

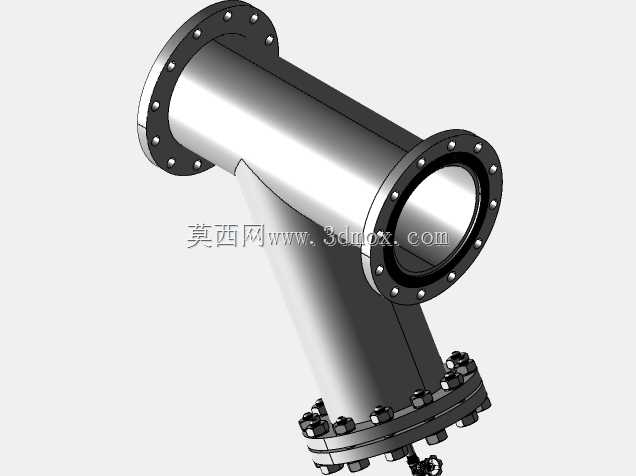

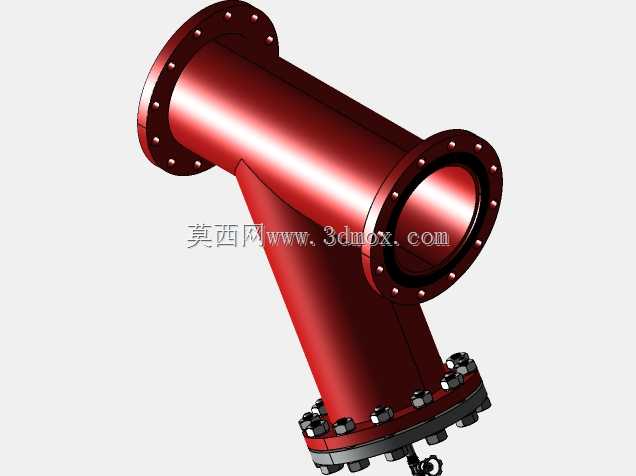

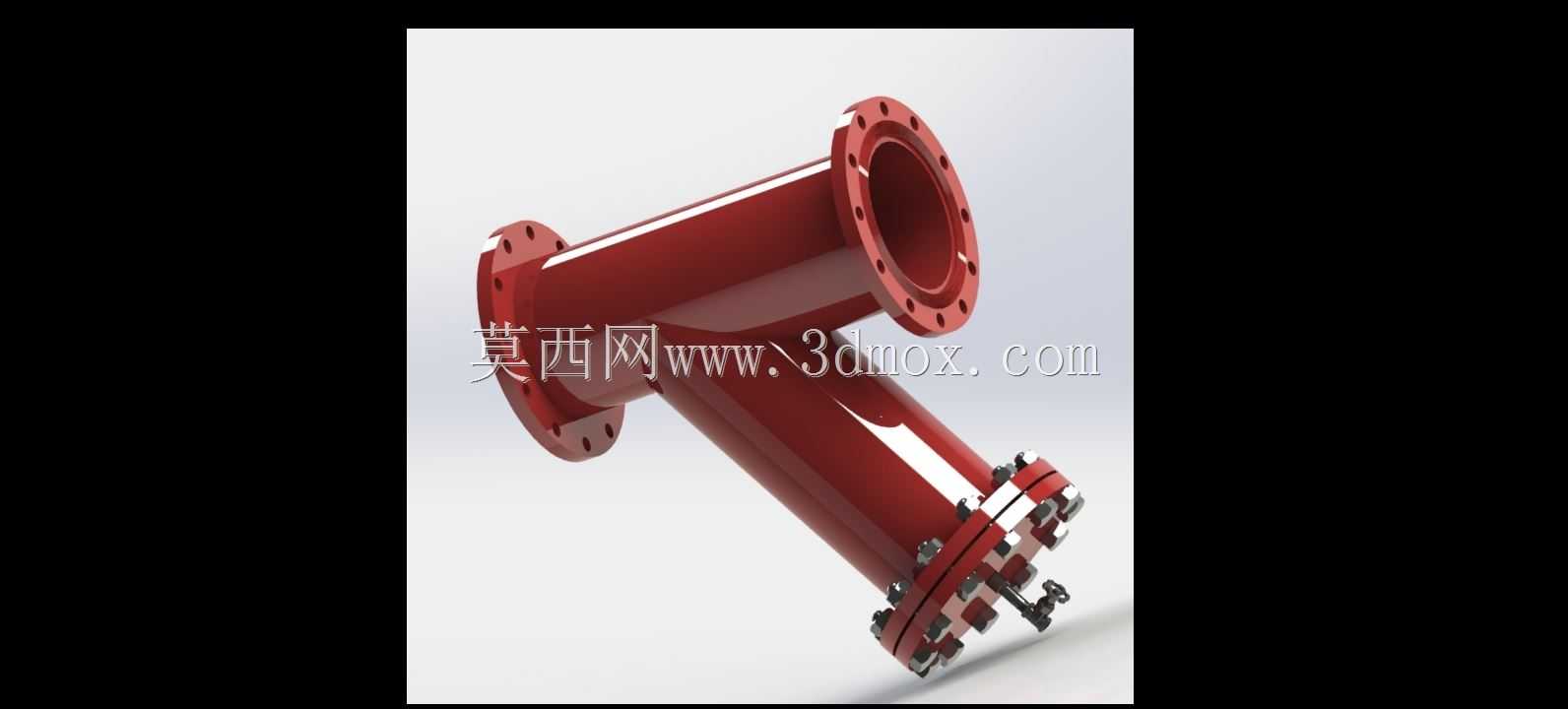

在制糖、造纸、炼油这类连续生产的流体输送工况里，管路中的焊渣、固体杂质、加工残留碎屑很容易卡滞下游阀门、磨损泵体叶轮，甚至堵塞精密换热设备的流道，Y型粗滤器就是安装在这类管路入口端的前置防护部件，这款公称通径250磅级的Y型粗滤器，采用法兰对接的安装形式，适配同压力等级的工业管路系统，安装时不需要额外改动管路走向，直接串接在水平管段即可，滤筒的排污端朝向斜下方，预留足够的操作空间就能完成日常的排污、拆洗滤网作业。从结构设计来看，整体采用Y型斜置滤腔的布局，和直通式管路过滤器相比，流体经过滤层时的流向折角更小，压损控制更优，不会额外增加输送泵的负载；壳体采用等壁厚的承压结构，法兰端的密封面、螺栓孔位完全匹配对应压力等级的法兰标准，安装对位时不需要额外配做转接件；滤筒采用带加强筋的支撑结构，大流量工况下不会因为前后压差出现滤网变形、破损的问题，底部的排污端采用快拆压盖结构，不需要把整个过滤器从管路上拆下来，就能打开压盖取出滤筒完成杂质清理，大幅降低日常维护的工作量。实际选型时要注意，这款粗滤器的安装边界需要预留滤筒抽拉的操作空间，斜向滤腔的轴线和主管路轴线呈固定夹角，安装前要核对现场管廊的安装空间，避免滤筒朝向被周边管线、支架遮挡；进出口法兰的端面平行度、同轴度要控制在标准允许的公差范围内，避免强行对接造成壳体附加应力，长期承压运行出现密封渗漏的问题。在制糖生产线的糖浆输送段，它可以拦截蔗渣、原料中的硬质杂质，避免杂质进入后续的熬煮、灌装设备；在造纸厂的白水、浆料输送管路中，它可以过滤纸浆中的纤维团、硬质沙粒，保护后续的筛浆、泵送设备；在炼油厂的轻质油、循环水管路中，它可以拦截管线锈蚀产生的氧化皮、施工残留的焊渣，避免杂质卡堵控制阀、磨损流量计等精密仪表。设计建模时，壳体的流道部分做了圆弧过渡处理，避免直角结构造成的流道涡流，减少杂质在壳体内壁的沉积；法兰的螺栓孔位采用跨中布置的形式，和通用法兰标准完全兼容，密封面的粗糙度、平面度公差满足中低压管路的密封要求，不需要额外加工就能直接配对安装；滤筒的支撑骨架和壳体内部的定位台阶做了间隙配合，安装时可以直接卡入定位，不会因为流体冲击出现滤筒移位、旁流的问题。
