带12mm青铜接头直通式电磁阀结构

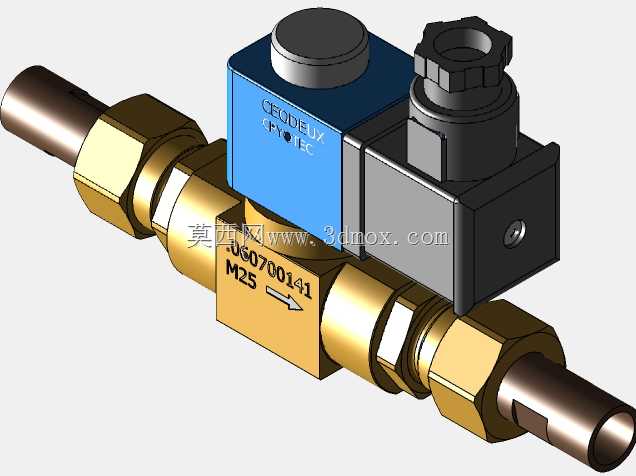

这款电磁阀的结构设计完全围绕中小通径流体管路的通断控制需求展开，阀体采用黄铜锻压成型，两端配置12mm规格的青铜卡套接头，适配外径12mm的金属管路连接，安装时无需额外焊接，仅需拧紧接头螺母即可通过卡套咬合实现管路密封，能大幅降低现场装配的工作量，常见于制冷机组冷媒管路、小型气动控制回路、实验室特种气路输送等场景，用来精准管控管路内介质的通断状态。从结构布局来看，电磁驱动模块采用分体式叠装设计，蓝色塑封的线圈部分与灰色的接线腔体做了物理分隔，线圈外侧的塑封层能隔绝管路传导的少量低温或潮气，避免线圈绝缘性能下降，接线端预留了标准的防水接头安装位，可适配常规的电气防护接线需求，顶部的手动应急按钮可以在断电状态下手动触发阀件启闭，方便设备调试阶段或者故障应急时操作。阀体流道采用直通式设计，介质流通方向与管路轴向完全一致，流道内部没有突兀的变径或者转角，能最大限度降低介质流经阀件时的压力损失，阀体内嵌的密封组件采用耐冷媒、耐低压腐蚀的氟橡胶材质，配合电磁衔铁的直动式驱动结构，响应速度快，启闭动作干脆，不会出现介质内漏的情况。安装边界方面，阀件整体沿管路轴向的总长度适配常规12mm管路的安装间距，线圈部分与接线腔体的垂直高度控制在紧凑范围内，不会占用过多的管路周边安装空间，接头处的六角结构可以用普通开口扳手直接夹持紧固，不需要定制专用工装。设计过程中充分考虑了不同应用场景的兼容性，阀体黄铜材质的强度可以承受1.6MPa以内的工作压力，青铜接头的抗咬合性能远优于普通黄铜件，多次拆装也不会出现螺纹粘连或者接头开裂的问题，电磁线圈的安装位置做了居中配重处理，阀件安装到管路上之后不会因为单侧重量过大出现管路受力变形的情况，接线腔体的出线方向可以根据现场布线需求旋转调整，不需要额外改动阀体安装角度就能适配不同方向的走线，整体结构没有冗余的设计部分，所有特征都服务于实际使用中的装配、操作、维护需求，能直接用于同类阀件的结构参考或者设备选型的三维校核。
