工业级水力旋流分级分离设备结构

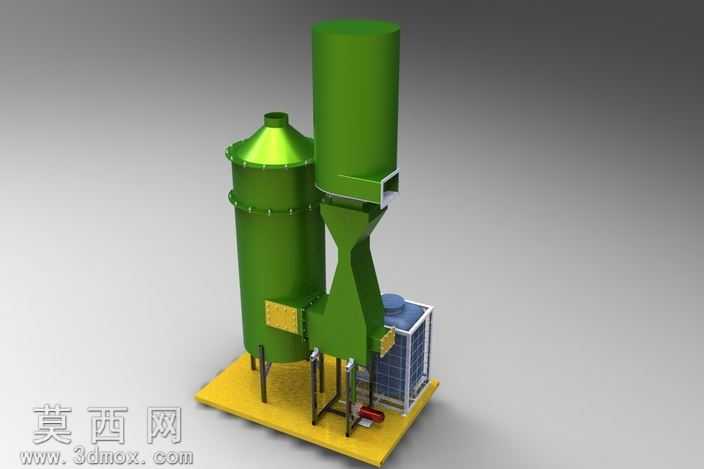

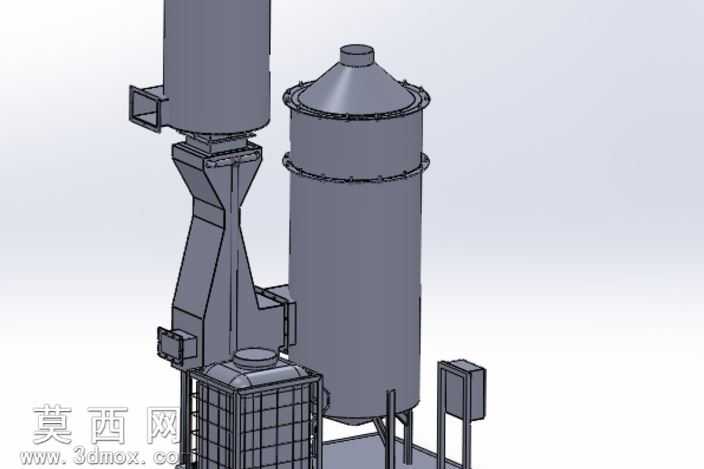

本作品为水力旋流器成套设备的三维结构模型，建模过程严格遵循工业设备实际设计逻辑，先完成核心旋流分离腔体的参数化建模，再依次搭建进料组件、上部溢流收集结构、下部底流排料结构，最后配套完成附属储料罐体、防护框架、电控箱体的结构搭建，整体装配关系完全匹配实际工业设备的安装逻辑，各部件的连接位置、支撑结构、接口尺寸均经过比例校准，还原真实设备的空间布局。模型渲染阶段采用哑光金属材质模拟工业碳钢设备的真实质感，对罐体焊缝、法兰连接边、支架焊接点等细节做了精细化处理，区分了不同功能部件的材质表现：旋流主体筒体采用厚壁碳钢材质表现，进料口、排料口的法兰结构做了加厚边缘处理，配套的储料罐体添加了锥顶封边、加强圈、支腿支撑的细节结构，下部防护框架采用网格型材的材质表现，还原设备现场的防护结构设计。设计思路上围绕水力旋流器的核心工作原理搭建结构，保证旋流腔的锥角比例、进料口的切向接入角度、溢流管的插入深度、底流口的收缩比例均符合流体分离的设计要求，各部件之间预留了合理的安装检修空间，支撑腿的排布兼顾设备承重稳定性与现场安装的操作空间，附属罐体与旋流主体的连接管路走向符合物料输送的逻辑，电控箱的安装位置兼顾操作便利性与线路排布合理性。模型完整还原了成套旋流分离设备的所有结构细节，从核心分离单元到配套储料、防护、电控组件均做了等比例还原，没有省略关键结构特征，各部件可单独拆分查看内部构造，能够直观展现水力旋流器的工作流程与结构组成，可用于设备结构展示、原理讲解、方案沟通等场景，建模过程中对易磨损的进料口、底流口部位做了结构加厚的细节表现，符合实际工业设备的耐磨设计要求，整体模型结构严谨，比例协调，细节丰富，完整复现了工业用水力旋流器成套设备的真实形态。
